- Depuis 2012, les principaux fabricants d’oscilloscopes ont peu à peu étendu leur offre en y intégrant désormais des modèles dotés de jusqu’à 8 canaux analogiques.
- Rohde & Schwarz, Tektronix, Teledyne Lecroy, Keysight et Yokogawa disposent aujourd’hui dans leur offre au moins une gamme d’oscilloscopes équipés de 8 entrées analogiques.
- Voici la présentation de toute l’offre des oscilloscopes numériques 8 voies proposés aujourd’hui sur le marché avec leurs principales spécificités en termes notamment de bande passante, de cadence d’échantillonnage, de résolution verticale…
En lançant sa gamme DLM4000 en octobre 2012, Yokogawa a été le premier à intégrer 8 entrées analogiques sur un oscilloscope dont la bande passante était néanmoins limitée à 500 MHz.
En septembre 2014, Teledyne Lecroy l’a suivi sur cette voie avec sa famille d’oscilloscopes HDO8000 qui offrait des bandes passantes accrues (350 MHz, 500 MHz, et 1 GHz) et une résolution de 12 bits. Le constructeur américain a ensuite annoncé la gamme WaveRunner 8000HD dont les oscilloscopes réunissent 8 entrées analogiques numérisées sur 12 bits jusqu’à des fréquences de 2 GHz.
En juin 2017, Tektronix a introduit sur le marché ses premiers oscilloscopes dotés de plus de 4 entrées analogiques. Les oscilloscopes de la série MSO 5 sont pourvus, selon le modèles, de 4, 6 ou 8 entrées analogiques dont chacune peut accueillir une sonde de 8 voies numériques. Ce qui offre la possibilité de réunir sur la même plate-forme jusqu’à 64 entrées digitales. Plusieurs bandes de fréquence évolutives après l’achat sont disponibles de 350 MHz à 2 GHz.
En juin 2019, Tektronix étend son offre d’oscilloscopes de plus de quatre voies avec le lancement des oscilloscopes de la série MSO 4 dotés selon la version de 4 ou 6 entrées analogiques. Ces entrées analogiques dites FlexChannels peuvent chacune accueillir une sonde de 8 voies numériques, transformant chacune des entrées analogiques en entrées numériques via une sonde appropriée. Leur bande de fréquences évolutive s’étend selon les modèles de 200 MHz à 1,5 GHz.
Le 12 mai 2020, Keysight Technologies a rejoint le club des fournisseurs d’oscilloscopes proposant des appareils de plus de 4 canaux analogiques en annonçant la famille Infiniium MXR-Series. Ces oscilloscopes, équipés de 4 ou 8 voies, couvrent une bande passante supérieure (jusqu’à 6 GHz) aux modèles concurrents existants sur le marché. Cependant la résolution des convertisseurs analogiques/numériques est limitée à 10 bits contre 12 bits pour les oscilloscopes de Tektronix et Teledyne Lecroy.
Fin août 2020, Yokogawa a annoncé les successeurs des oscilloscopes de sa série DLM4000. Les oscilloscopes DLM5000, dotés d’un écran tactile de 12,1 pouces et équipés selon les modèles de 4 ou 8 entrées analogiques, offrent des bandes de fréquences de 350 MHz et 500 MHz.
Le 15 septembre 2020, Tektronix se saisit du record de bande passante pour un oscilloscope doté de 8 entrées analogique. Sa nouvelle série MSO 6B se décline en plusieurs modèles offrant 4, 6 ou 8 entrées analogiques et en plusieurs bandes de fréquences allant de 1 GHz à 10 GHz.
Le 7 août 2023, Yokogawa annonce la version Haute Définition de sa gamme d’oscilloscopes de la série DLM5000. La série DLM5000HD, composée de modèles de 4 et 8 canaux, numérisent les signaux avec une résolution de 12 bits, contre 8 bits pour ceux de précédente génération.
Le 31 octobre 2023, le constructeur allemand Rohde & Schwarz a lancé à son tour sur le marché ses premiers oscilloscopes 8 voies de la gamme R&S MXO 5.
– Les oscilloscopes 8 voies du marché –
Modèles offrant une bande passante de 350 MHz à 1 GHz
| Yokogawa | Yokogawa | Teledyne Lecroy | ||||
 |
|
 |
||||
| DLM5000 | DLM5000HD | HDO8000A | ||||
| Bandes passantes | 350 MHz ou 500 MHz | 350 MHz ou 500 MHz | 350 MHz, 500 MHz, et 1 GHz | |||
| Entrées analogiques | 4 ou 8 | 4 ou 8 | 8 | |||
| Vitesse échantillonnage max. | 2,5 Géch./s | 2,5 Géch./s | 10 Géch/s |
|
||
| Entrées numériques | 16 en standard + 16 en option |
16 en standard + 16 en option |
16 (1,25 Géch./s) | |||
| Résolution | 8 bits | 12 bits | 12 bits | |||
| Profondeur mémoire | jusqu’à 500 Mpoints | jusqu’à 1 Gpoints | 50 Mpts à 250 Mpts par voie | |||
| Ecran | 12,1 pouces tactile | 12,1 pouces tactile | 12,1 pouces tactile |
Modèles offrant une bande passante de 1 GHz à 10 GHz
| Tektronix | Tektronix | Rohde & Schwarz | Teledyne Lecroy | Keysight | ||
 |
 |
 |
 |
 |
||
| MSO Série 6 B | MSO Série 5 | MXO 5 | WaveRunner 8000HD | Infiniium MXR-Series | ||
| Bandes passantes | 1 GHz, 2.5 GHz, 4 GHz, 6 GHz, 8 GHz et 10 GHz. | 350 MHz, 500 MHz, 1 GHz ou 2 GHz | 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz et 2 GHz | 350 MHz, 500 MHz, 1 GHz ou 2 GHz | 500 MHz, 1 GHz, 2 GHz , 2,5 GHz, 4 GHz ou 6 GHz | |
| Entrées analogiques | 4, 6 ou 8 | 4, 6 ou 8 | 4 ou 8 | 8 | 4 ou 8 | |
| Vitesse échantillonnage max. | 12,5 Géch/s sur 6 ou 8 voies 25 Géch/s sur 4 voies 50 Géch/s sur 2 voies |
6,25 Géch./s | 2,5 Gech/s par voie et 5 Géch/s par voie si 4 seules voies employées | 10 Géch/s |
16 Géch./s sur toutes les voies
|
|
| Entrées numériques | Jusqu’à 32, 48 ou 64 | Jusqu’à 32, 48 ou 64 |
16 | 16 | 16 (8 Géch./s) | |
| Résolution | 12 bits | 12 bits | 12 bits | 12 bits | 10 bits | |
| Profondeur mémoire | 62,5 Mpts (standard), 125 M, 250 M, 500 M, ou 1 G | 62,5 à 125 Mpts | 500 Mpoints sur les 8 canaux et jusqu’à 1 Gpoints en option | 50 Mpts à 1,25 Gpts par voie | 200 Mpts à 400 Mpts par voie | |
| Ecran | 15,6 pouces tactile | 15,6 pouces tactile | 15,6 pouces tactile | 15,6 pouces tactile | 15,6 pouces tactile |

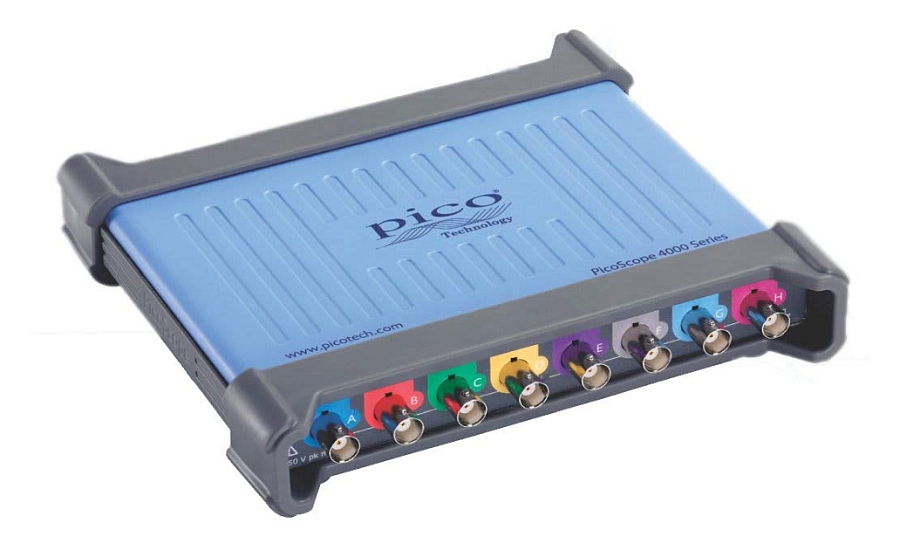

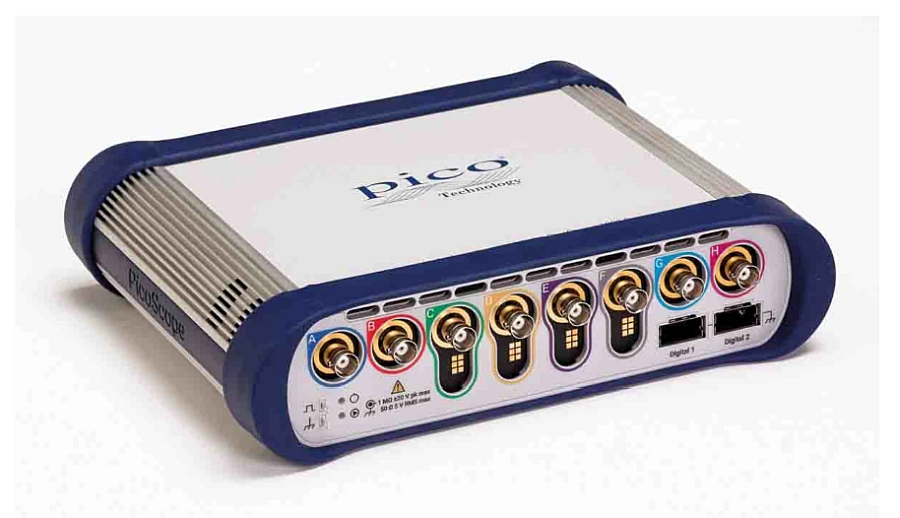

Au côté de l’offre des oscilloscopes traditionnels, Pico Technology propose quant à lui des modules se connectant à un PC via une liason USB. La visualisation et le pilotage des oscilloscopes 8 voies de la gamme PicoScope 4824 et PicoScope 6000E s’effectue via l’écran du PC qui les pilote.
Les modules oscilloscopes dotés de 8 voies
| Pico Technology | Pico Technology | |
 |
 |
|
| PicoScope 4824 | PicoScope 6000E | |
| Bandes passantes | 20 MHz | 500 MHz |
| Entrées analogiques | 8 | 4 ou 8 |
| Vitesse échantillonnage max. | 80 Méch./s (1 à 4 entrées utilisées) 40 Méch./s (5 à 8 entrées utilisées) |
1,25 Géch./s sur 8 voies en mode 8 bits 625 Méch./s sur 8 voies en mode 10 bits |
| Entrées numériques | / | 8 ou 16 |
| Résolution | 12 bits | 8, 10 ou12 bits via la technologie FlexRes |
| Profondeur mémoire | 256 Méch. partagés entre les canaux actifs | jusqu’à 4 Géch. |
| Ecran | Aucun | Aucun |
