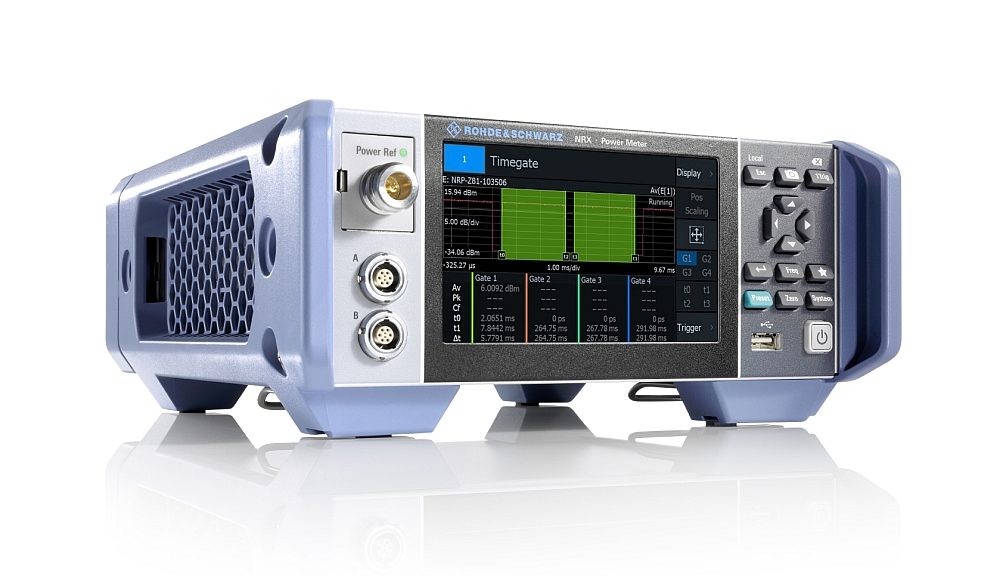

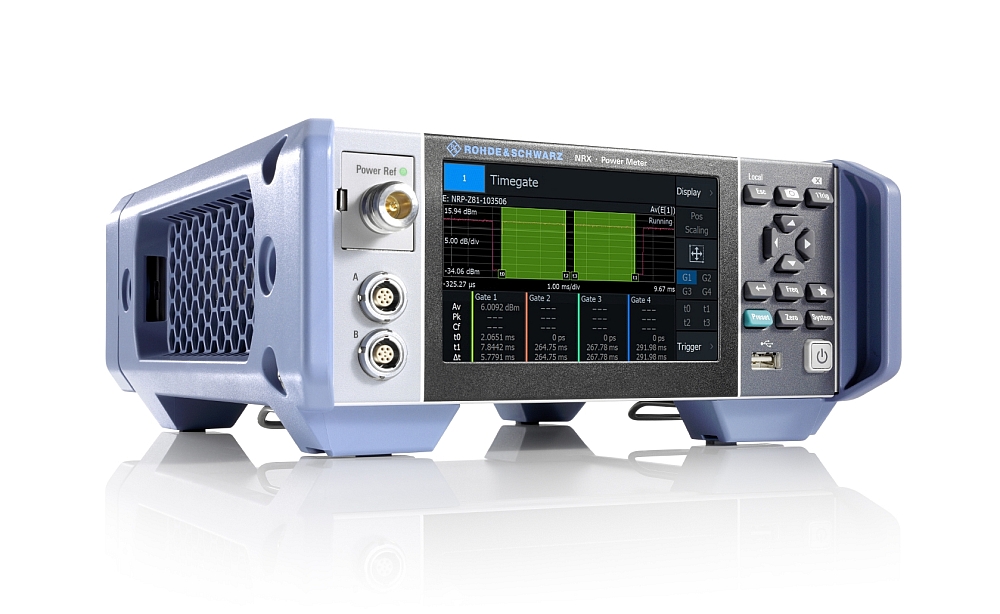

- Le wattmètre de puissance RF de la gamme NRX de Rohde & Schwarz se pilote via son écran tactile qui guide l’utilisateur dans la configuration des tests.
- L’instrument dispose de jusqu’à quatre canaux de mesure sur lesquels se connectent les sondes de puissance des gammes R&S NRP et R&S NRQ6 proposées par Rohde & Schwarz.
Les capteurs de puissance de terminaison ainsi que les capteurs de puissance directionnels sont supportés dans le même instrument. Ce qui constitue une première selon Rohde & Schwarz.
Le déclenchement et la synchronisation des mesures sont assurées lorsque les mesures sont réalisées sur plusieurs canaux avec différentes sondes de puissance.
L’interface utilisateur ergonomique combinée à l’écran tactile du R&S NRX permettent aux utilisateurs de configurer aisément leurs mesures.
L’utilisateur pilote et configure l’instrument via l’écran tactile haute résolution de 5″ ainsi que via les touches en face-avant. Le système guide l’utilisateur pour garantir le processus de calibrage approprié et attire, en cas de doute, son attention sur les éventuels conflits techniques.
Le wattmètre R&S NRX est équipé en standard de deux ports et peut en recevoir quatre en option. Les sondes de mesure de puissance peuvent également être connectées via des liaisons USB ou Ethernet.
Tous les capteurs de puissance de terminaison de la gamme Rohde & Schwarz peuvent se connecter à l’appareil. Le module d’interface NRX-B9 intègre les capteurs de puissance directionnels de la famille NRT-Z dans la mesure pour déterminer la puissance dans les deux sens de transmission.
Avec le module optionnel NRX-B1, les utilisateurs peuvent tester les capteurs de puissance pour une mesure en attente. Le module générateur de référence de haute précision de 50 MHz et 1 GHz génère des signaux à onde continue (CW) ainsi que des signaux pulsés.
# Aperçu des spécifications du R&S NRX :
- Gamme de fréquence : DC à 110 GHz (en fonction du capteur)
- Plage de mesure de puissance : 0,1 fW à 30 W (moyenne, en fonction du capteur)
- Canaux de mesure : 1 à 4
- Taille de l’écran : 5″/12,7 cm
- Résolution d’affichage : 800 x 480 pixels (WVGA)
- Capteurs compatibles : Série NRPxxS(N)/T(N)/A(N), série NRP-Zxx, capteur de puissance sélectif en fréquence NRQ6, capteurs de puissance directionnels NRT-Zxx
- Poids : 2,35 kg à 2,58 kg (selon l’option)

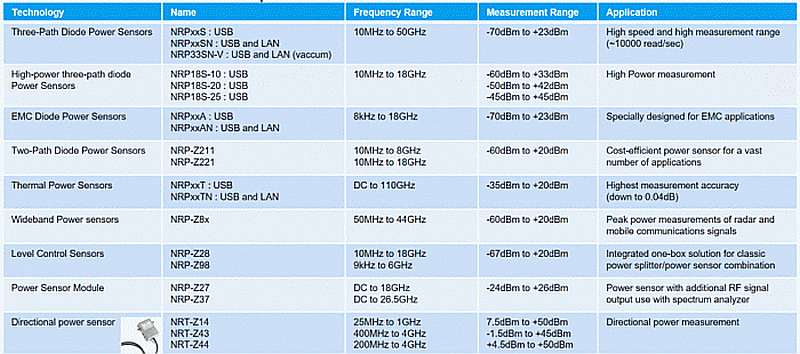

# Aperçu de l’offre de sondes de puissance de Rohde & Schwarz :
