Analyseur de réseaux vectoriels R&S ZNLE de Rohde & Schwarz

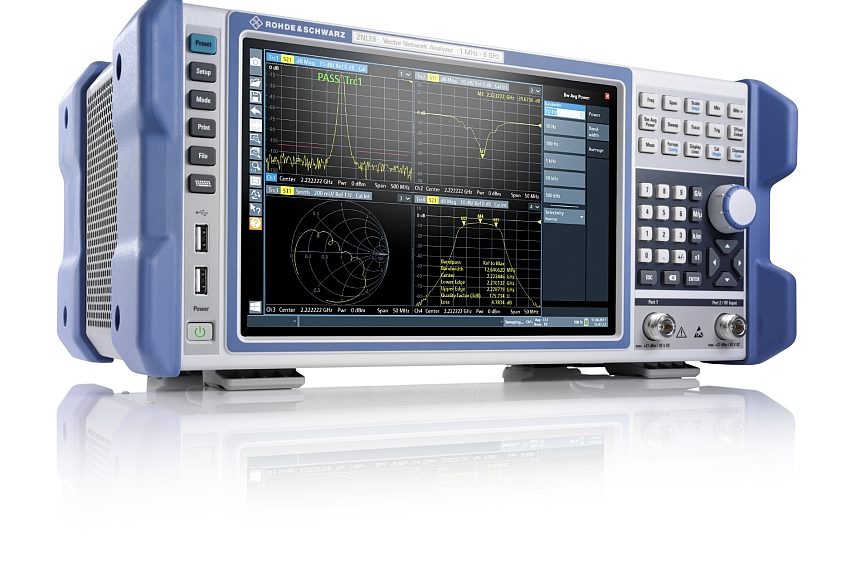

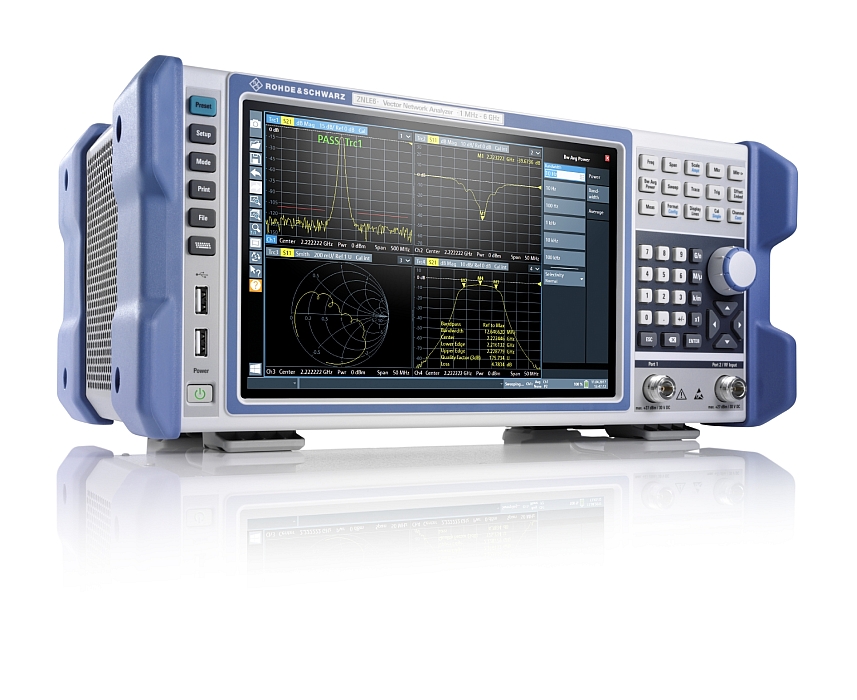

L’analyseur de réseaux vectoriels ZNLE de Rohde & Schwarz joue la carte de la compacité et la simplicité

  • L’analyseur de réseaux vectoriels R&S ZNLE de Rohde & Schwarz se distingue par sa compacité et ses fonctions d’assistance à l’utilisation.
  • Cette gamme d’analyseur de réseaux vectoriels d’entrée de gamme comprend deux modèles couvrant une gamme de fréquences allant jusqu’à 3 GHz et 6 GHz.
  • Ce instrument compact pèse 6 kg pour un encombrement de 408 mm x 235 mm.


L’analyseur de réseaux vectoriels R&S ZNLE lancé par Rohde & Schwarz vis à répondre aux besoins des applications de caractérisation de composants RF tels que les antennes, les atténuateurs, les filtres, et les circuits imprimées.

L’analyseur de réseaux vectoriels deux ports propose notamment un outil d’assistance pour faciliter la mesure des paramètres S bidirectionnelles : S11, S21, S12 et S22.

Doté en option d’une interface GPIB, cet instrument est disponible en deux versions couvrant des gammes de fréquence allant de 1 MHz à 3 GHz (R&S ZNLE3) et à 6 GHz (R&S ZNLE6).

Le R&S ZNLE, qui affiche une dynamique typique de 120 dB, propose des filtres de résolutions allant de 1 Hz à 500 kHz. La mesure s’effectue en 9.6 ms pour 201 points avec un filtre de résolution de 100 kHz, pour un span de 200 MHz, avec un calibrage deux ports TOSM/SOLT. Le R&S ZNLE présente par ailleurs un bruit de trace typique de 0.001 dB.

L’analyseur R&S ZNLE est équipé d’un écran tactile WXGA de 10.1″ permettant de réaliser des zooms sur les traces par de simples mouvement de doigts. L’interface utilisateur offre la possibilité d’accéder à toutes les fonctions en peu d’étapes. Des touches Undo/Redo sont disponibles pour annuler et restaurer les saisies de l’utilisateur.

L’instrument intègre l’assistant de calibrage exploité par les autres analyseurs de Rohde & Schwarz R&S ZNx. Les kits de calibrage automatique peuvent également être employés. La fonction « Start Auto Cal » génère un calibrage automatique par la simple pression d’une touche.
