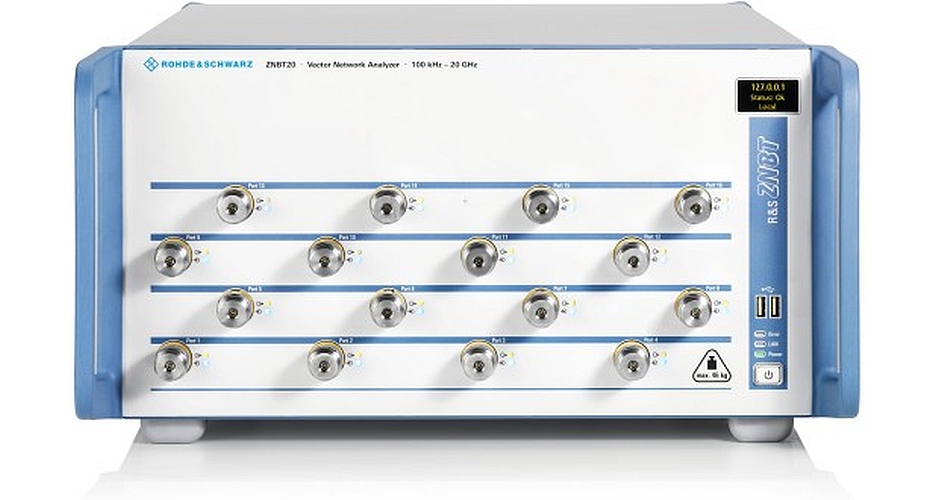

Analyseur de réseau vectoriel multi-port R&S ZNBT20 de Rohde&Schwarz

L’analyseur de réseau vectoriel multi-ports R&S ZNBT20 de Rohde & Schwarz grimpe à 20 GHz

  • Rohde & Schwarz étend a couverture en fréquence de la gamme R&S ZNBT d’analyseurs de réseau vectoriel multi-ports.
  • Le modèle R&S ZNBT20 peut opérer jusqu’au domaine des micro-ondes. Les 16 ports de cet instrument, intégré dans un boîtier sans IHM, supportent des fréquences jusqu’à 20 GHz.


Le R&S ZNBT20 de Rohde & Schwarz est un analyseur de réseau vectoriel multi-ports visant les applications de test de production dans le domaine de la radio mobile, des communications sans fil ou encore toutes industries exploitant des composants RF actifs ou passifs.

Le R&S ZNBT20 reprend le même concept que le modèle R&S ZNBT8 qui peut être équipé de 8 à 24 ports couvrant des fréquences jusqu’à 8,5 GHz. La gamme de fréquences de cet instrument, qui peut être équipé, de 8 à 16 ports a cependant été étendue à 20 GHz.

Selon Rohde&Schwarz, l’architecture multi-ports de ces analyseurs de réseau vectoriel ne compromet pas la qualité des mesures qui présentent des caractéristiques tout à fait semblables à celles d’un analyseur deux ports traditionnel.

Cet analyseur de réseau vectoriel multi-ports peut conduire des tests en parallèle sur tous ses ports, sans commutation interne. Le parallélisme des mesures permet d’améliorer les débits et les cadences de test pour les applications de production.



Aperçu des caractéristiques du R&S ZNBT20 :

  • Gamme de fréquence : 100 kHz à 20 GHz
  • 8 à 16 ports
  • Dynamique jusqu’à 140 dB



Aperçu des caractéristiques de la gamme R&S ZNBT :

  • 4 ports R&S ZNBT8 pour l’unité de base (extensible à 8, 12, 16, 20 ou 24 ports)
  • 8 ports R&SZNBT20 pour l’unité de base (extensible à 12 ou 16 ports)
  • Gamme de fréquences :
  • 9 kHz à 8,5 GHz (R&S ZNBT8)
  • 100 kHz à 20 GHz (R&S ZNBT20)
