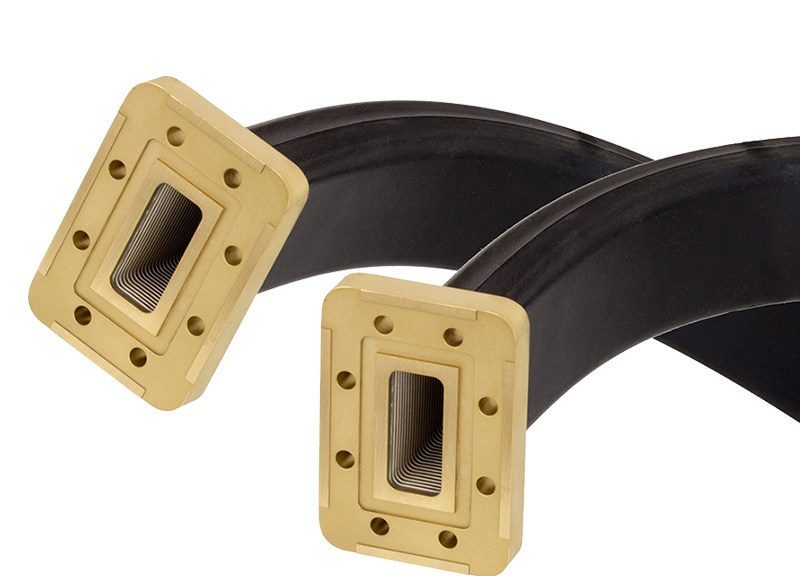

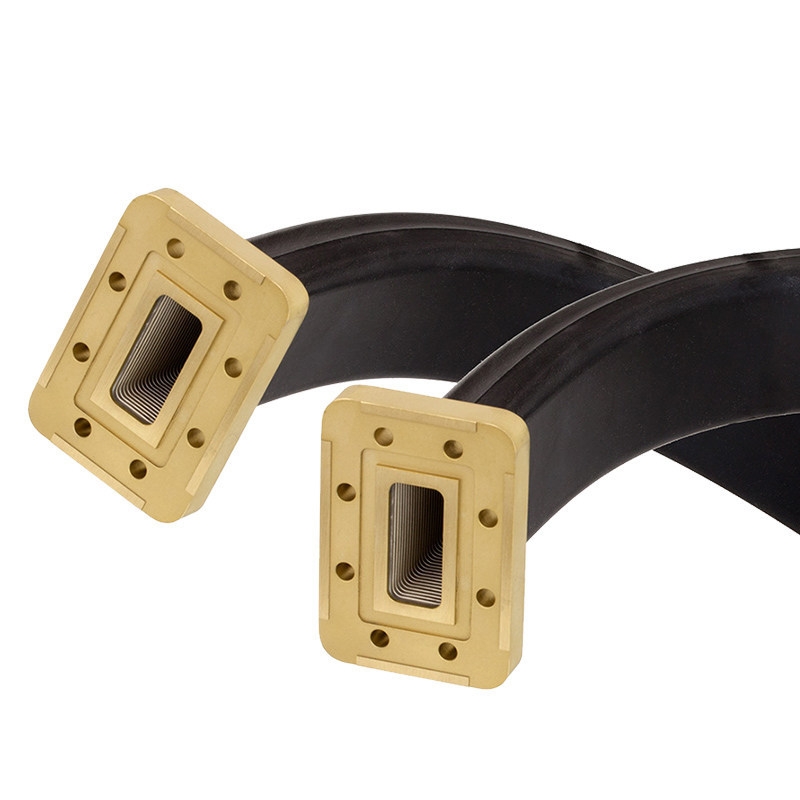

Guides d'ondes flexibles de Pasternack.

La gamme de guides d’ondes flexibles de Pasternack couvre des fréquences de 5,85 GHz à 50 GHz

  • Pasternack annonce une nouvelle gamme de guides d’ondes flexibles, sans soudure et sans torsion, fonctionnant dans la gamme de 5,85 GHz à 50 GHz et couvrant 10 bandes de fréquences de WR-137 à WR-22.


Cette gamme de guides d’ondes est destinée à être employée sur des systèmes DAS, des stations de base, des antennes et des instruments de test.

La gamme de guides d’ondes flexibles de Pasternack est composée de 78 modèles : 39 modèles sans soudure et 39 orientables.

Tous les modèles, fonctionnant dans la même gamme de fréquences, sont disponibles dans des longueurs de 6 à 36 pouces et avec un couvercle carré/rond de type UG et des brides de type CPR.

Les modèles flexibles peuvent être orientés dans différentes directions.

Ces guides d’ondes flexibles fournissent un ROS de 1,05:1, une perte d’insertion de 0,15 dB et une puissance maximale de 1,5 kW.

Les modèles sans couture sont conçus en laiton massif pressé en forme. Ces guides d’ondes flexibles peuvent être utilisés dans des applications sous pression. Ils présentent un ROS de 1,07:1, une perte d’insertion de 0,06 dB et une puissance de 5 kW.
