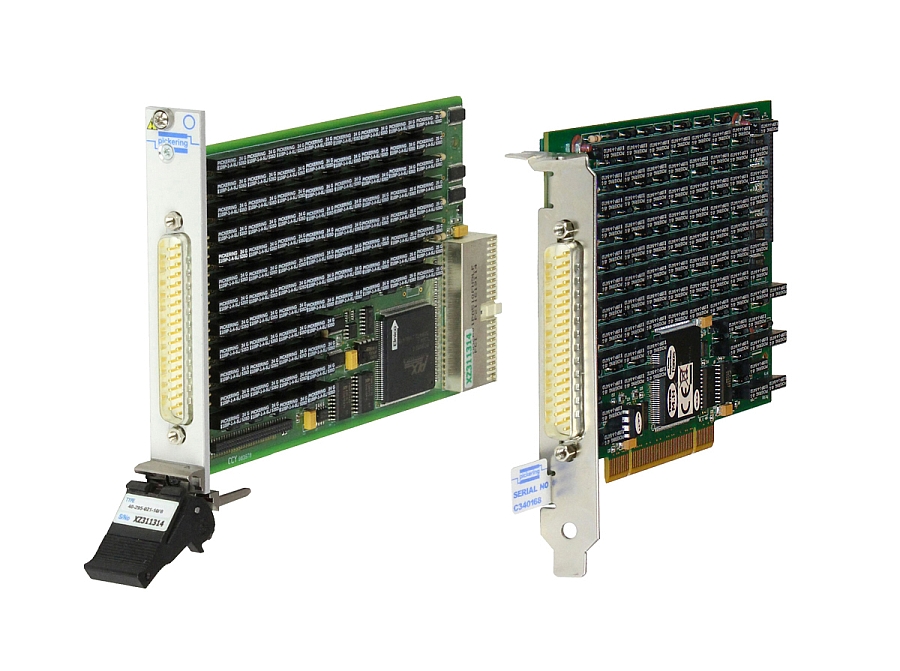

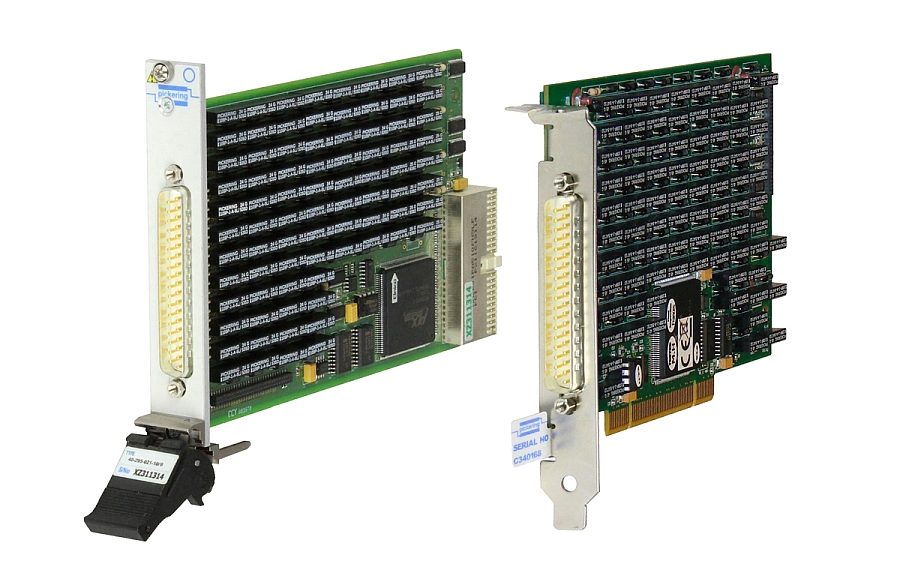

Modules de résistances programmables de précision aux formats PXI (série 40-298) et PCI (50-298) de Pickering Interfaces.

Pickering propose les séries 40-298 et 50-298 de cartes de résistances programmables de précision aux formats PXI et PCI

  • Pickering Interfaces, fournisseur de solutions modulaires pour la commutation et la simulation de signaux, annonce deux nouvelles familles (40-298 et 50-298) de modules de résistances programmables dans les formats PXI et PCI pour les applications exigeant de hauts niveaux de densité et de précision.


Les cartes de la série 40-298 (au format PXI) et celles de la série 50-298 (au format PCI) proposées par Pickering Interfaces sont disponibles dans plus de cinquante configurations standard, selon le nombre de canaux de résistance, et leur gamme de résistances et de résolutions. Elles visent une variété d’applications et sont destinées à s’intégrer à divers systèmes de test fonctionnel.

Ces deux gammes de cartes de résistances programmables sont équipées des relais Reed de Pickering qui présentent, selon leur constructeur, des temps de réglages de résistance jusqu’à 10 fois plus rapides que les autres modules de résistance de précision reposant sur des relais électromécaniques (EMR).

Les nouveaux modules visent toutes applications nécessitant la simulation de capteurs ou autres composants résistifs. Les canaux peuvent être réglés en court-circuit ou circuit ouvert pour simuler un défaut de câblage ou de capteur. Les deux familles de modules peuvent recevoir jusqu’à 18 canaux sur un seul emplacement. Leur gamme de résistances s’étend de 2Ω à 22MΩ avec une résolution de 0,125Ω et une précision à ± 0,2% ± résolution.

Le contrôle logiciel est simplifié par l’utilisation d’appels de valeur de résistances. La carte fonctionne sur le principe du réglage de la valeur du canal la plus proche de celle demandée et définit ainsi cette valeur. L’utilisateur peut interroger la carte pour trouver le réglage de résistance réel utilisé. Un câble optionnel, se connectant à un multimètre numérique simplifie la vérification de l’étalonnage de la carte.

Les modules 40-298 (PXI) et 50-298 (PCI) sont compatibles avec une large gamme de châssis, tels que ceux aux formats PXI, PXIe Hybrid et USB/LXI proposés par Pickering Interfaces.
