Pickering Interfaces, fournisseur de solutions modulaire pour la commutation et la simulation de signaux pour les tests et vérifications électroniques, étend sa gamme de modules au format PXI pour l’insertion de défaut généralement employés dans les applications de simulation Hardware-in-the-Loop (HIL) pour la validation des unités de contrôle électronique.

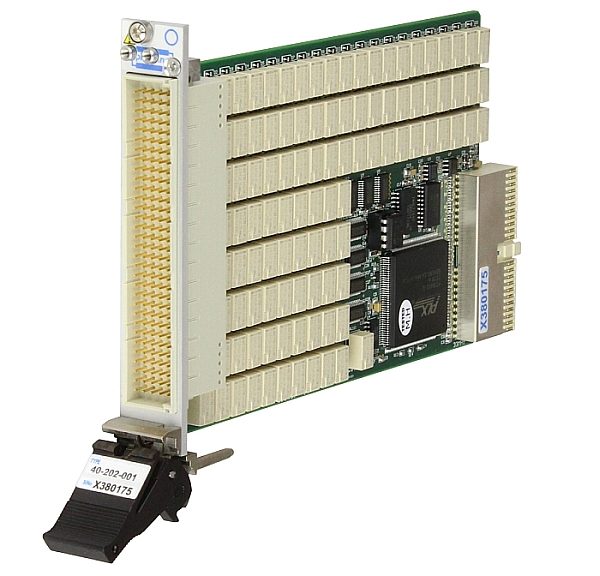

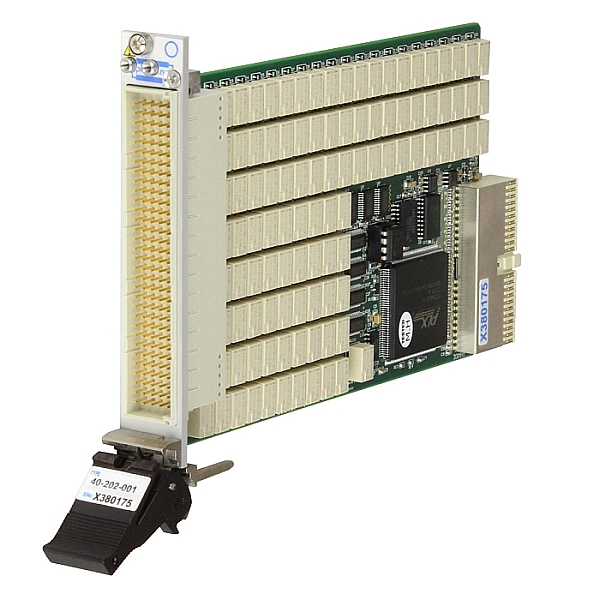

La gamme 40-202 de cartes de commutation pour l’insertion de défauts de Pickering est disponible avec 22 ou 11 canaux d’insertion de défauts pouvant commuter des courants de 2 A.
Elle a été principalement conçue pour simuler des conditions de défaut dans des applications de test automobile et avionique impliquant des tests de fiabilité des unités de contrôle critiques pour la sécurité.
Ces modules PXI répondent aux exigences de signalisation différentielle. Ils offrent la possibilité d’insérer trois types de conditions de défaut distinctes entre l’interface de test et l’équipement sous test : circuit ouvert, court-circuit entre paires de signaux et court-circuit aux conditions de défaut spécifiées par l’utilisateur concernant notamment l’alimentation ou la mise à la terre.
Les relais intégrés à ces modules permettent de simuler des conditions de circuit ouvert de part et d’autre ou des deux côtés d’une paire de signaux.
Les relais se situant entre chaque paire de canaux permettent de court-circuiter les signaux adjacents alors que les relais, situés entre les chemins de signaux et la connexion mise en défaut, permettent d’appliquer des conditions de défaut externe.
La topologie de commutation des modules d’insertion de défauts 40-202 permet d’interconnecter les canaux de commutation afin de concevoir un système d’insertion de défauts complexe.
La gamme 40-202 intègre la solution eBIRST de Pickering qui permet d’identifier les relais défaillants des modules. Le logiciel Switch Path Manager de Pickering peut être également utilisé pour simplifier le routage des signaux au sein de systèmes de commutation complexes.
Tous les produits de Pickering Interfaces sont garantis trois ans.
