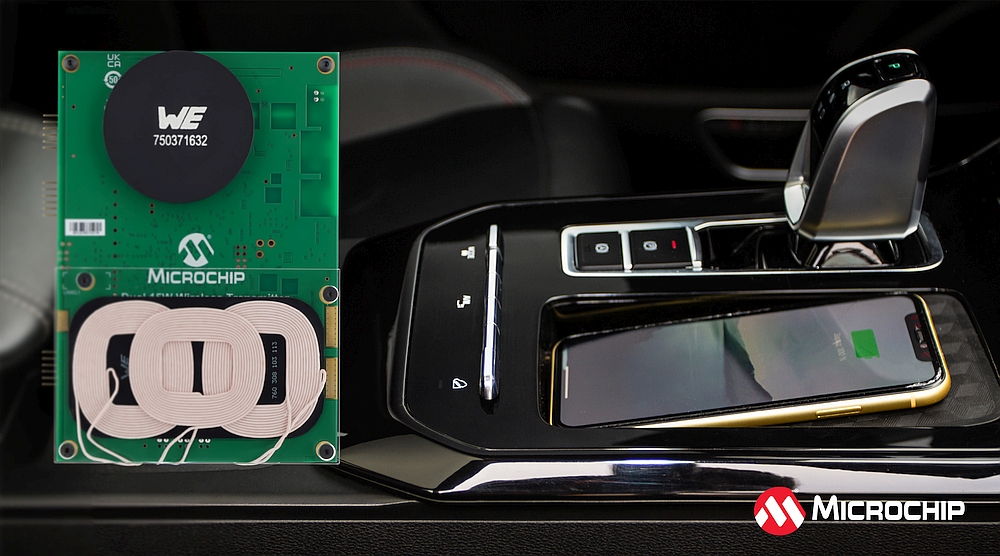

- Le Reference Design Dual-Pad Qi 2.0 de Microchip Technology offre aux fabricants de modules de chargeur automobile la possibilité de minimiser les risques lors du processus de certification aux normes Qi® v2.0 (Qi2),
Une des caractéristiques de la nouvelle norme Qi2, récemment publiée par le Wireless Power Consortium (WPC), est l’introduction d’un profil de puissance magnétique (MPP) prenant en charge l’alignement magnétique entre l’émetteur et le récepteur. L’architecture logicielle du contrôleur de signal numérique (DSC) dsPIC33, exploité par le concept de référence Qi2, permet la prise en charge d’une combinaison de MPP et de profil de puissance étendu (EPP) de Qi 2.0 avec un seul contrôleur.
L’utilisation de ce « reference design » Qi2 vise à minimiser les risques lors de la certification du produit final, qui doit passer obligatoirement par le processus de certification Qi. Intégrant plusieurs composants Microchip qualifiés pour l’automobile, le chargeur dual-pad répond également aux normes automobiles en matière de fiabilité et de sécurité. La solution matérielle et logicielle de qualité automobile vise à faciliter l’intégration automobile avec la prise en charge d’AUTOSAR (AUTomotive Open System ARchitecture), de MCAL (Microcontroller Abstraction Layer Architecture).
La sécurité fonctionnelle est assuré par un composant de type « coffre-fort numérique » ou « Secure Element », avec une capacité de CryptoAuthentication™ intégrée, pour assurer la sécurité et répondre aux exigences d’authentification des normes Qi.
La solution comprend :
- DSC dsPIC33, qui est le contrôleur qui opère les différents algorithmes MPP et EPP
- Le coffre-fort numérique TA100/TA010 Trust Anchor, fourni par Microchip en tant qu’autorité de certification du fabricant sous licence du Wireless Power Consortium (WPC)
- L’émetteur-récepteur CAN ATA6563 de Microchip
- Les « gate driver » MCP14700
- Les régulateurs MCP16331 et MCP1755.
