- Pico Technology renforce sa famille d’oscilloscopes SXRTO (sampler-extended real-time oscilloscope) par deux modèles dotés de deux voies.

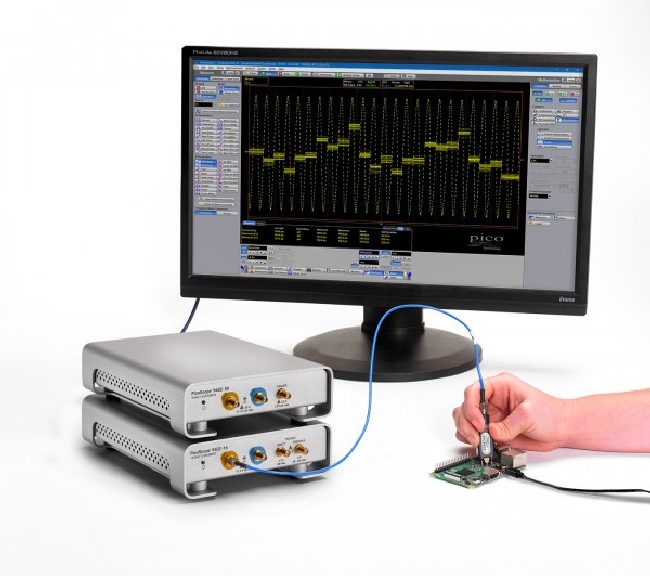

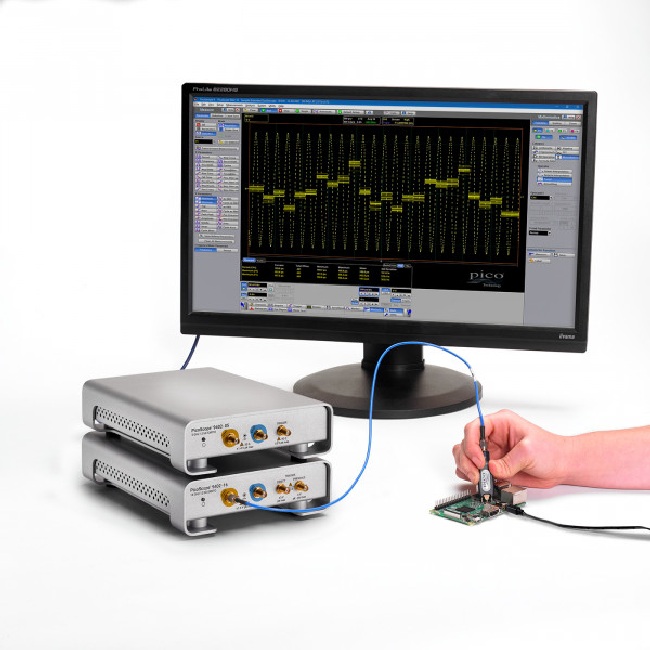

- Les modules PicoScope 9402-05 et 9402-16, qui viennent en complément des oscilloscopes quatre voies 9404-05 et 9404-16 lancés sur le marché l’an dernier, couvrent respectivement une bande de fréquence 5 GHz et 16 GHz
Ces modules oscilloscopes, qui se pilotent par un PC via une liaison USB, sont adaptés à la numérisation de signaux répétitifs. Ils échantillonnent les signaux avec une résolution de 12 bits à une vitesse pouvant atteindre 500 Méch/s par canal en temps réel et jusqu’à 2,5 Ts/s en temps équivalent.
Ces caractéristiques leur permettent d’afficher et de mesurer des transitoires de 22 ps et des largeurs d’impulsion allant jusqu’à 45 ps. Elles autorisent également, selon Pico, l’analyse des performances d’horloge et des diagrammes de l’œil de signaux gigabit jusqu’à 10 Gb/s (jusqu’à la troisième harmonique).
Leur gigue de déclenchement RMS inférieure à 2 ps et leur largeur de bande de déclenchement de 5 GHz rendent également possible l’analyse de la marge et la caractérisation des systèmes de données série à haut débit.
L’option de récupération d’horloge et de données jusqu’à 8 Gb/s associée à une entrée de déclenchement externe étendent la capacité de déclenchement SXRTO de l’oscilloscope sur l’ensemble de la large de bande de fréquence des modèles 16 GHz.
Les modes d’échantillonnage large bande en temps réel permettent notamment la capture de l’enveloppe de la porteuse, de la modulation en bande de base et de suivi d’enveloppe de signaux se situant sur les bandes de fréquences de communication sans fil traditionnelles (900 MHz, 2,4 GHz et 5,5 GHz).
Ces instruments contrôlés par USB sont fournis avec le logiciel PicoSample 4 qui fournit une interface graphique de pilotage de l’instrument et d’affichage de formes d’onde, des mesures et des données statistiques. Pour les applications OEM et personnalisées, le PicoScope 9400s peut être contrôlé à distance par des contrôles ActiveX. Tout langage de programmation prenant en charge la norme d’interface COM de Windows, y compris JavaScript et C, peut être utilisé.
Le modèle PicoScope 9402-05 à deux canaux de 5 GHz de bande passante est commercialisé au prix de 10 795 $ et le PicoScope 9404-16 de 16 GHz de bande passante à 17 245 €.
