Tektronix a développé un outil d’aide à la formation des liaisons 100G destiné à être utilisé avec sa famille d’oscilloscopes haut de gamme DPO70000SX. Cette option, ainsi que le support de mesure pour le débogage électrique et la validation 100G, vise à répondre aux besoins de vérification du processus de formation des interconnexions 100G des datacenters.
Dotée de la technologie brevetée d’acquisition du signal Asynchronous Time Interleaving (ATI ou entrelacement temporel asynchrone), la plate-forme DPO70000SX constitue un outil de validation et de dépannage des liaisons de communication Ethernet grande vitesse.
La formation des liaisons est une séquence complexe de négociations entre l’émetteur et le récepteur afin de déterminer les paramètres optimaux de l’émetteur-récepteur.

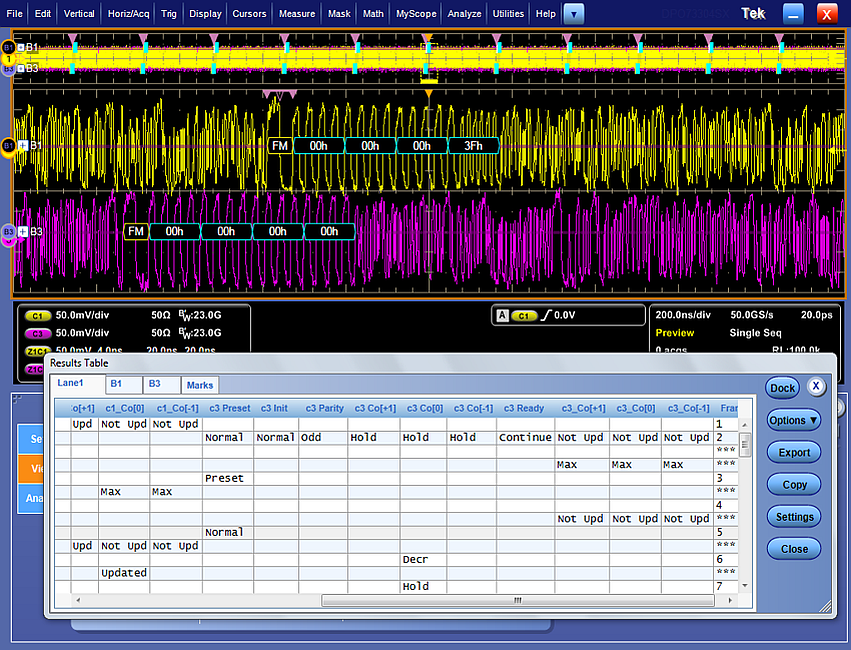

L’outil de formation de liaisons de Tektronix analyse et affiche le protocole, le timing et la signalisation PHY associés à la négociation des liaisons à 100Gb/s.
Cet aperçu permet aux concepteurs de vérifier le processus de formation des liaisons et de repérer rapidement les problèmes lorsque ces liaisons ne parviennent pas à se former.
Couplé avec ce support d’analyse de formation de liaisons, l’oscilloscope DPO70000SX offre également aux équipes de conception des centres de données la possibilité d’augmenter la capacité et la précision du transfert de données à haut débit par la prise en charge de la signalisation NRZ et PAM4.
L’oscilloscope assure l’analyse de signalisation PAM4 28 & 56 Gbaud, y compris le BER intégré et la conformité intégrée aux normes pour les technologies de datacenter telles que CAUI-4.
Cette option de formation de liaisons fera partie d’une version de firmware plus complète publiée pour la série DPO700000SX qui inclut la prise en charge des tests de mémoire DIMM avec les sondes TriMode P7700 et le logiciel d’analyse DDRA qui a été mis à jour pour les nouvelles normes de mémoire DDR4 & LPDDR4/LPDDR4X.
