- Rohde & Schwarz présentera ses solutions destinées aux tests électroniques de puissance lors du salon PCIM Europe qui se tient à Nuremberg (Allemagne) du 11 au 13 juin 2024.
- L’entreprise allemande va mettre l’accent sur les solutions qui répondent aux problématiques de test et de débogage de semi-conducteurs à large bande interdite de prochaine génération utilisés dans les convertisseurs électroniques de puissance.
Parmi ces solutions figurent les oscilloscopes de nouvelle génération des séries MXO 5 et MXO 5C. Ces premiers oscilloscopes dotés de huit voies de Rohde & Schwarz exploitent l’ASIC de traitement de la famille MXO-EP conçu par la société allemande. Ce qui leur permet d’atteindre un taux d’acquisition en temps réel de 4,5 millions de formes d’onde par seconde. L’oscilloscope MXO 5C est la version compacte du MXO 5. Sans écran intégré, il est adapté aux applications en rack. Tous deux permettent l’acquisition de signaux en temps réel sur leur quatre canaux simultanément. Ils peuvent ainsi traiter jusqu’à 18 millions de formes d’onde par seconde. Lors du salon PCIM Europe, les visiteurs pourront également découvrir une solution permettant d’effectuer des mesures de hautes tensions de mode commun à des fréquences élevées.
Conversion de puissance

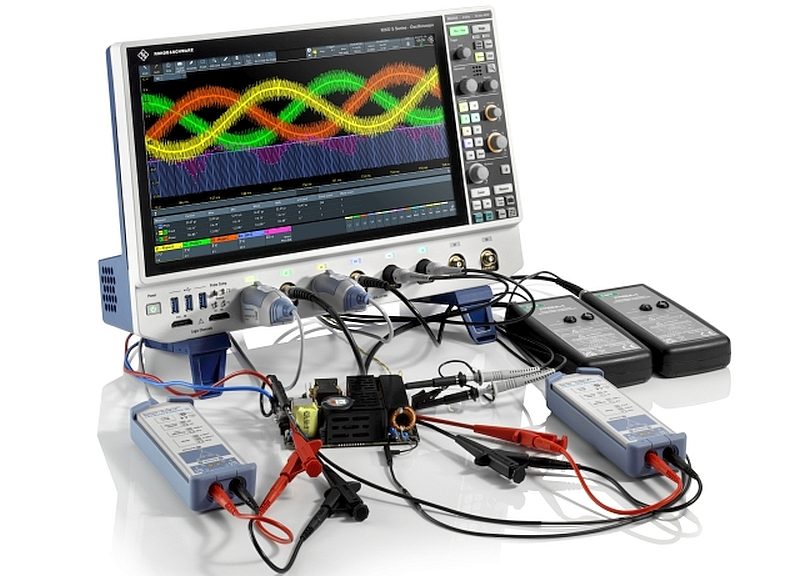

Selon Rohde & Schwarz, lors de l’optimisation des performances des groupes motopropulseurs et des convertisseurs de puissance, la caractérisation des signaux de commande de grille, en particulier en multiphase, peut s’avérer très difficile. Les visiteurs pourront découvrir comment l’oscilloscope de la gamme MXO 5 permet d’effectuer des mesures précises lors de la phase de conception des convertisseurs de puissance. Équipé de jusqu’à huit canaux, l’instrument permet de visualiser tous les détails pertinents d’un signal. Grâce à la fonction SmartGrid™, les utilisateurs peuvent configurer l’écran pour afficher toutes les formes d’ondes nécessaires. En outre, des fonctions spécifiques permettent de visualiser la modulation de largeur d’impulsion (PWM) avec un rapport cyclique et une largeur variables. Ce qui permet aux utilisateurs d’analyser le comportement cycle à cycle. Avec les sondes différentielles haute tension de Rohde & Schwarz, les utilisateurs peuvent également analyser toutes les tensions de grille.
Test de double impulsion
Le JEDEC a défini les paramètres indispensables à la caractérisation dynamique et statique des composants à large bande interdite. La réalisation de mesures précises et fiables peut cependant s’avérer difficile en raison des facteurs d’influence du système de test. De légères variations du montage et de la configuration de test peuvent introduire des inductances parasites qui induisent au final des erreurs. Rohde & Schwarz collabore avec les experts industriels de PE-Systems GmbH pour mettre en œuvre une approche permettant d’assurer la stabilité et la précision des tests de double impulsion en utilisant les alimentations et les oscilloscopes de Rohde & Schwarz. Lors du salon PCIM Europe, les visiteurs pourront découvrir comment une instrumentation et une méthodologie appropriées fonctionnent de concert afin de réaliser des tests de double impulsion.
Débogage des interférences électromagnétiques
Lors de la conception de circuits de filtrage pour les convertisseurs de puissance, il est possible de déterminer très précisément le bruit du système à l’aide d’un oscilloscope approprié. Ce qui évite de procéder à de nombreux tests d’évaluation de différents composants de filtrage. L’oscilloscope de la gamme R&S RTO6 intègre des fonctions FFT qui permettent aux utilisateurs de séparer le bruit en mode commun du bruit en mode différentiel afin de mettre en œuvre le filtre adéquat pour éliminer le bruit du système. Rohde & Schwarz présentera une solution d’analyse des émissions conduites d’un convertisseur DC-DC de 48 V à 12 V destinés aux applications automobiles. Ce qui permettra de montrer comment appréhender les problématiques liées à la conception de systèmes de filtrage.
