- Rohde & Schwarz propose la gamme MXO 5C d’oscilloscopes intégrés dans un bôitier compact sans écran.
- Conçus pour être monté en rack, il s’agit des premiers oscilloscopes sans écran de la société allemande.
- Les gamme MXO 5C se décline en modèles dotés de quatre ou huit canaux et couvrant des bandes de fréquences de 100 MHz à 2 GHz.
« Bien que les oscilloscopes avec un grand écran conviennent parfaitement à une utilisation dans un laboratoire, certains clients nous ont demandé une version montable en rack. Dans le même temps, certains clients, par exemple dans le domaine de la physique, ont besoin d’un grand nombre de canaux. Avec le MXO 5C, nous avons créé un instrument inédit qui offre les meilleures performances possibles pour ces deux types d’applications », explique Philip Diegmann, vice-président du segment Oscilloscopes chez Rohde & Schwarz.

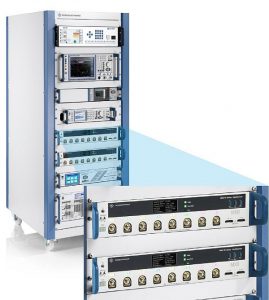

Le nouvel oscilloscope MXO 5C de Rohde & Schwarz reprend les caractéristiques des oscilloscopes de la gamme MXO 5 pour s’adresser spécifiquement aux applications nécessitant un montage en rack dans des systèmes de test automatisés, pour lesquelles les utilisateurs sont souvent confrontés à des contraintes d’espace. La hauteur verticale de 2U de l’instrument – à peine 8,9 cm – permet de le déployer dans des systèmes de test au sein desquels un oscilloscope traditionnel doté d’un grand écran ne pourrait pas loger.
Le facteur de forme de l’oscilloscope permet de disposer de nombreux canaux d’acquisition à proximité les uns des autres. Le modèle à huit canaux de la série MXO 5C offre une densité de canaux de 1500 cm3 par canal et ne consomme que 23 watts par canal.
Cette compacité est également propice aux applications à haute densité de canaux pour lesquelles les utilisateurs doivent disposer d’un grand nombre de voies dans un petit volume. L’instrument, qui se pilote via une interface web intégrée ou exclusivement par programmation, constitue ainsi un numériseur à grande vitesse.
Comme les autres oscilloscopes de la série MXO, ceux de la nouvelle gamme MXO 5C exploitent un circuit ASIC de traitement de nouvelle génération (MXO-EP) développé par Rohde & Schwarz. Ils offrent ainsi un taux d’acquisition atteignant jusqu’à 4,5 millions d’acquisitions par seconde.
Utilisation en rack ou avec écran externe

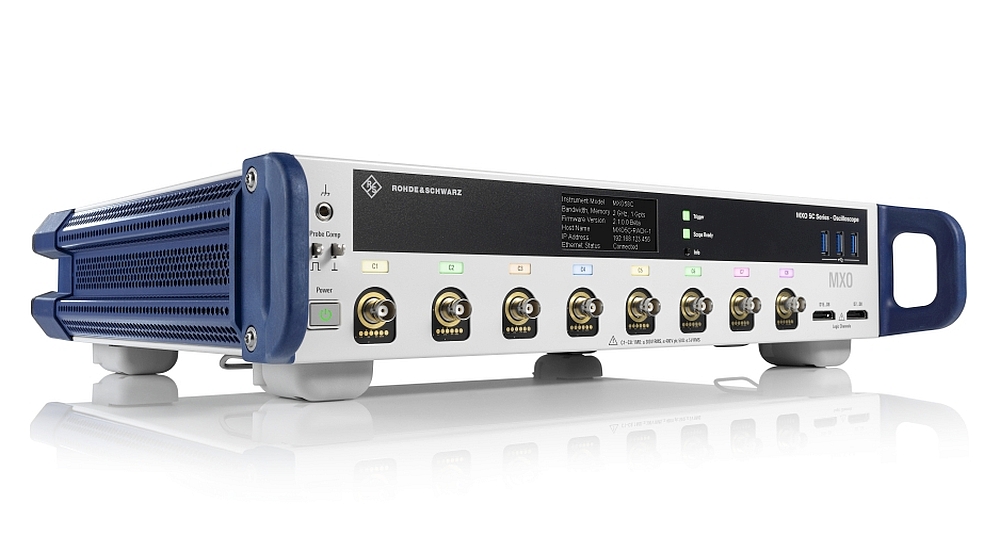

Bien qu’il soit spécifiquement conçu pour une utilisation en rack, l’instrument peut également être utilisé comme un oscilloscope traditionnel en le connectant à un écran externe via les connecteurs DisplayPort et HDMI intégrés. Les utilisateurs peuvent également accéder à l’interface graphique de l’instrument via une interface web en saisissant l’adresse IP de l’oscilloscope dans leur navigateur. L’oscilloscope MXO 5C affiche l’adresse IP et d’autres informations essentielles sur un afficheur non volatile de technologie E-ink situé à l’avant de l’instrument. Ces informations restent visibles même lorsque l’alimentation est coupée.
A l’instar de la famille MXO 5, la gamme MXO 5C se décline en différents modèles dotés de quatre et huit canaux couvrant des bandes de fréquences de 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz et 2 GHz. Les modèles à huit canaux sont commercialisés à partir de 18 000 EUR. Diverses options de mise à niveau sont disponibles : option MSO dotant l’oscilloscope de 16 canaux numériques, un générateur arbitraire intégré à deux canaux de 100 MHz, des options de décodage de protocole et de déclenchement pour les bus standard de l’industrie et un analyseur de réponse en fréquence.
Principales spécifications du MXO 5C
- Hauteur de 2U
- Bande passante : 4 canaux : 350 MHz à 2 GHz | 8 canaux : 100 MHz à 2 GHz
- Capture de 4,5 millions de formes d’onde par seconde
- Conversion des siganux sur 12 bits
- Mémoire standard : 500 Mpoints
- Analyse de spectre : 45 000 FFT/s de jusqu’à 4 spectres
