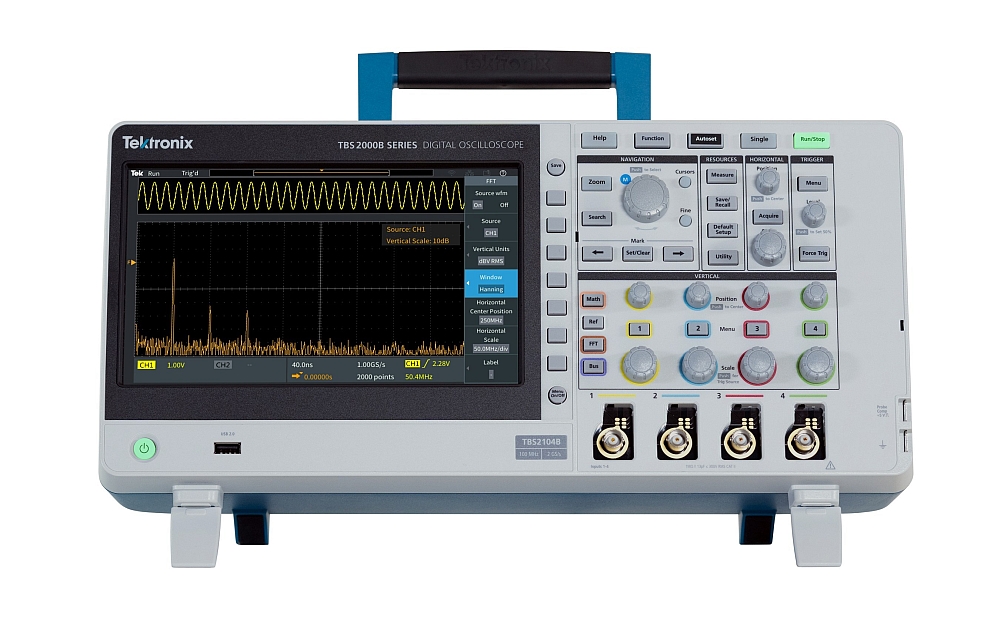

- RS Components (RS) propose la nouvelle série TBS2000B d’oscilloscopes à mémoire numérique de Tektronix, destinée aux ingénieurs de conception, aux équipes de maintenance industrielle et au secteur de l’éducation.
- La famille TBS2000B est une évolution de la gamme TBS2000 existante qu’elle vient remplacer en offrant des spécifications améliorées à un coût abordable.
- Leur prix démarre à 1197€ pour le modèle TBS2072B (2 voies, 70 MHz) pour atteindre 2940€ pour le modèle TBS2204B (4 voies, 200 MHz).
- Les oscilloscopes de ces instruments d’entrée de gamme présentent une bande passante allant jusqu’à 200 MHz et une fréquence d’échantillonnage des signaux atteignant 2 Géch/s.
Les oscilloscopes de la série TBS2000B couvrent, selon les modèles, des bandes passantes de 70MHz, 100MHz et 200MHz. Leur bande passante est évolutive. Elle peut être étendue ultérieurement à l’achat sans retour chez le constructeur d’une de bande de fréquences de largeur inférieure à une largeur bande supérieure.
Cette famille est composée de modèles équipés de deux ou quatre canaux analogiques numérisant les signaux à des cadences d’échantillonnage de 2 Géch/s sur deux canaux ou 1 Géch/s sur quatre canaux. Elle offre une profondeur mémoire de 5 millions de points.
Outre le mode d’échantillonnage standard, le mode de « détection de pics » permet d’identifier les pics tandis qu’un mode « moyennage » assure la réduction du bruit lors de l’acquisition de signaux répétitifs. Toutes les informations (formes d’onde, valeurs mesurées et paramètres du menu) sont affichées sur un écran couleur WVGA de 9 pouces présentant 15 divisions horizontales.
Les 32 mesures réalisées automatiquement par l’oscilloscope TBS2000B sont accessibles et sélectionnables depuis un seul écran sans devoir naviguer à travers divers menus. Les valeurs mesurées sont affichées selon un codage couleur propre à leur source. Elles s’affichent sur un fond transparent afin de ne pas masquer les formes d’onde.
L’affichage des valeurs mesurées via un curseur positionné sur la forme d’onde fait partie des nouvelles fonctionnalités. La fonction de zoom permet quant à elle à l’utilisateur de balayer l’ensemble de l’enregistrement numérique d’un signal et de zoomer plus spécifiquement sur certains détails. Une fonction de « recherche et marquage » permet d’identifier et de marquer les événements tout au long de la séquence d’acquisition de la forme d’onde numérisée. Un bouton dédié est disposé en face avant afin de réaliser l’analyse FFT de la forme d’onde.
L’interface TekVPI de Tektronix autorise la connexion des sondes actives de tension et de courant – avec mise à l’échelle et prise en compte des unités de façon automatique – ainsi que les sondes BNC passives. Les paramètres spécifiques à la sonde sont transmis directement à l’oscilloscope qui les prend en compte automatiquement ce qui évite de gérer par exemple les problèmes d’offset.
Les ports USB 2.0, disposés à l’avant et arrière de l’instrument, ainsi qu’un port Ethernet permettent de connecter l’oscilloscope à un PC et au réseau local. Le TBS2000B peut également communiquer sans fil par une liaison Wi-Fi.
L’oscilloscope TSB2000B est adapté au secteur de l’éducation. Compatible avec le logiciel de gestion des instruments TekSmart Lab, il intègre un didacticiel affichant à l’écran des exercices et des instructions d’utilisation. Le logiciel TekSmart Lab permet notamment aux enseignants de configurer et de surveiller plusieurs instruments à distance depuis un PC. Cent exemples de travaux pratiques de laboratoire à télécharger sont proposés par Tektronix. Les enseignants peuvent par ailleurs désactiver les fonctions de réglage automatique, d’affichage des curseurs et de mesures automatiques pour faciliter l’enseignement des concepts de base concernant l’utilisation d’un oscilloscope.
Le système HelpEverywhere fait partie des autres nouveautés proposées par le TBS2000B. Il fournit une assistance instantanée à l’utilisateur lors de la navigation dans les menus clés.
