- Pickering Interfaces, fournisseur de solutions modulaires de commutation et de simulation de signaux pour le test et la vérification électroniques, propose une nouvelle famille de modules de multiplexage micro-ondes PXI et PXIe avec un nombre élevé de canaux.
- La famille 40/42-788 exploite des commutateurs micro-ondes mécaniques Radiall avec des options de bande passante de 8 GHz à 40 GHz.
- Des configurations de commutation sont disponibles avec des multiplexeurs SP8T, SP10T ou SP12T simples ou doubles permettant la réalisation de réseaux de commutation hyperfréquences complexes.
Outre les applications de commutation micro-ondes, les modules conviennent également à de nombreuses utilisations dans le spectre RF, où une perte d’insertion extrêmement faible et une isolation ultra-élevée sont essentielles. Les multiplexeurs hyper fréquences peuvent être employés pour les tests de communications, notamment le routage d’un instrument de mesure, tel qu’un analyseur de réseau ou même une antenne, vers plusieurs UUT (unité sous test) au sein des systèmes de test automatique.

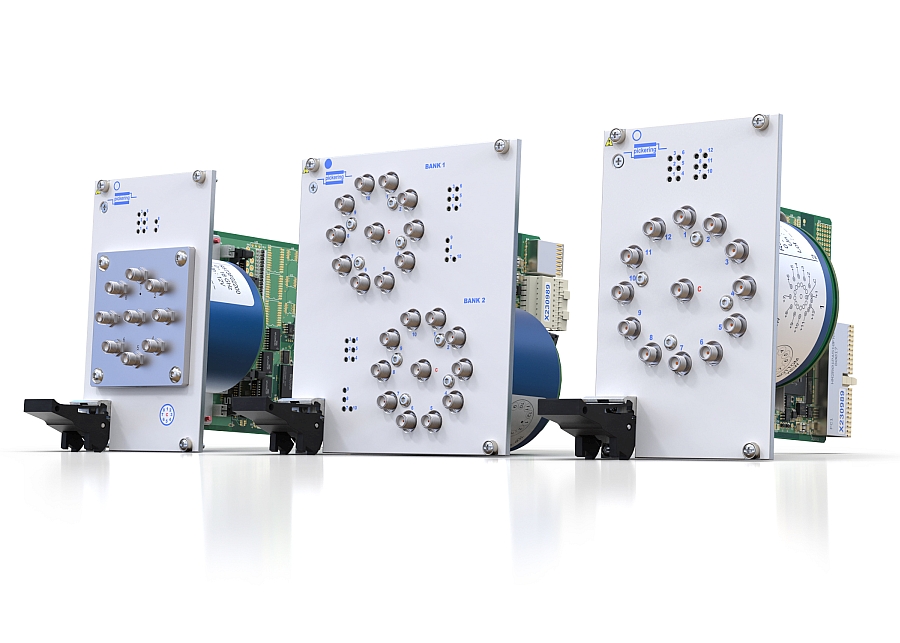

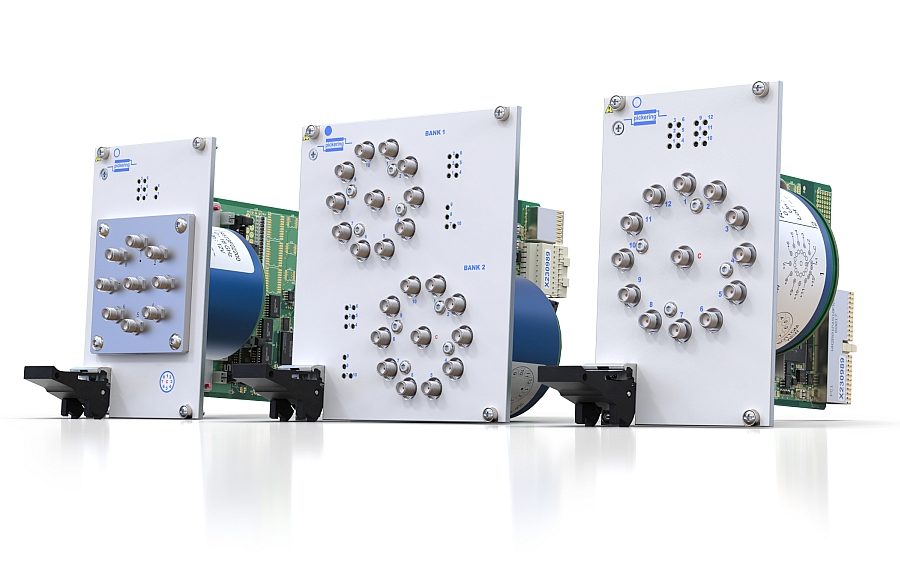

Les gammes 40-788 (PXI) et 42-788 (PXIe) des modules multiplexeurs hyperfréquences PXI conviennent à la commutation de signaux 50 Ω de 8 GHz à 40 GHz. Ils sont disponibles en configurations SP8T simples et non terminées et SP10T ou SP12T simples et doubles, avec des relais montés sur la face avant. La fonction de terminaison des relais internes peut améliorer l’intégrité du signal en acheminant les signaux inutilisés vers une charge de 50 Ω. Des versions distantes sont également disponibles, qui pourraient prendre en charge un ou deux multiplexeurs dans un module PXI ou PXIe à double emplacement. L’option de montage sur face avant ou montés à distance permet aux utilisateurs de placer les commutateurs à l’emplacement le plus pratique pour leur application.
Les multiplexeurs montés sur face avant occupent quatre emplacements (versions simples) ou six emplacements (versions doubles). Les options de montage à distance connectent chaque commutateur au module de commande via deux câbles de 1,5 m, offrant ainsi une flexibilité dans le positionnement du commutateur. Ils occupent également moins d’espace dans le châssis PXI et permettent de placer les relais micro-ondes plus près de l’équipement de test UUT et RF. Cela peut raccourcir la longueur des câbles et améliorer les performances du système.
La famille 40/42-788 est dotée d’une fonction de comptage de cycles de commutation pour faciliter la surveillance de l’état du système de test. La détermination du nombre d’opérations par canal peut aider à gérer le processus d’usure en permettant de substituer des chemins alternatifs à faible utilisation aux canaux à forte utilisation. Des indicateurs LED sont installés sur la face avant pour indiquer un chemin RF fermé.
La connexion s’effectue via des connecteurs SMA, SMA 2.9 ou de type N, selon la bande passante. Des câbles d’interconnexion sont également proposés pour prendre en charge les applications RF et micro-ondes.
La famille 40/42-788 est fournie avec des pilotes qui permettent une prise en charge dans tous les environnements de programmation logicielle et systèmes d’exploitation courants. Tous les produits standard fabriqués par Pickering Interfaces incluent une garantie de trois ans et un support produit garanti à long terme.
