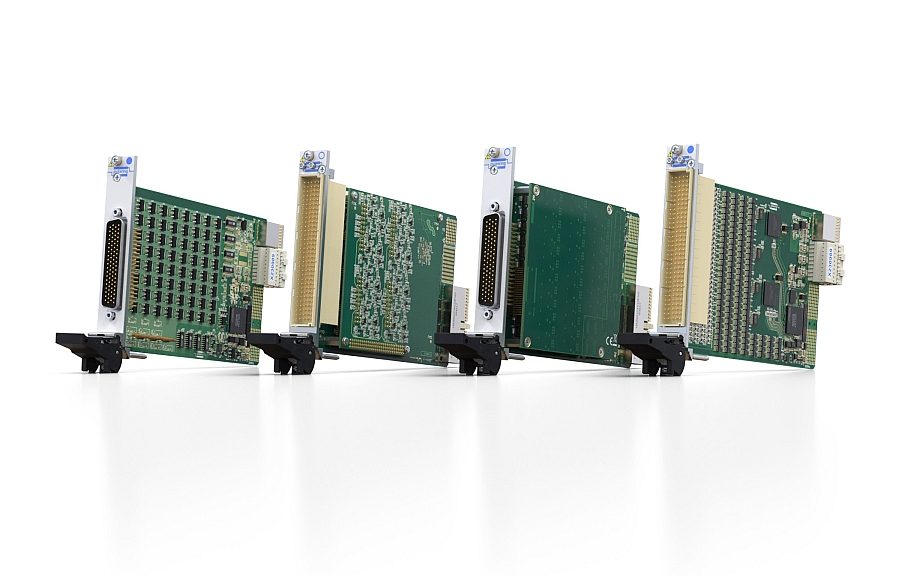

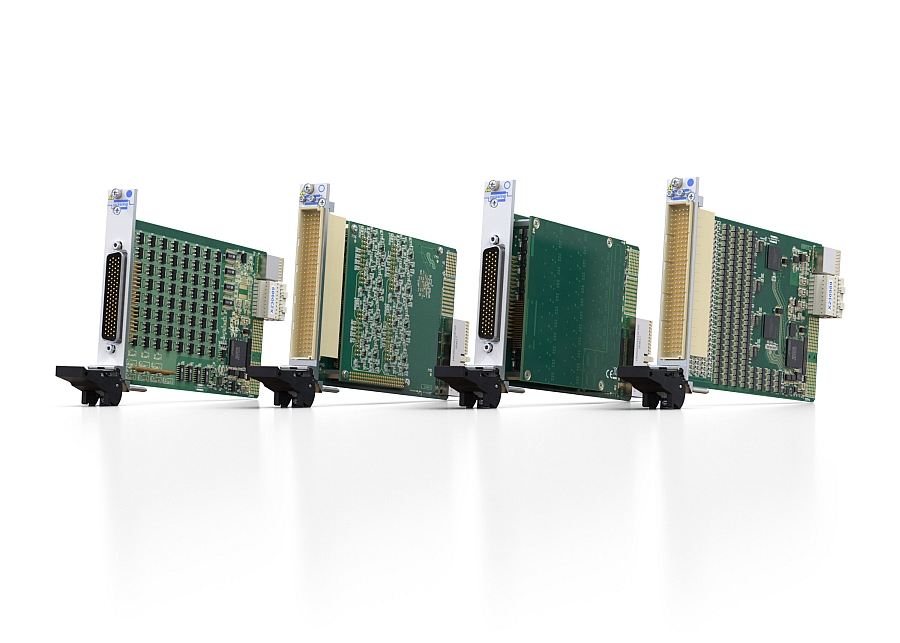

- Pickering Interfaces, fournisseur de solutions modulaires de commutation et de simulation de signaux pour le test et la validation électroniques, propose quatre nouvelles familles d’entrée et de sortie (E/S) numériques numériques industrielles aux formats PXI et LXI.
- Ces quatre familles se distinguent par une densité accrue, des plages de tension et de courant étendues et des niveaux logiques programmables.
Les modules d’entrée et de sortie numériques sont utilisés dans les systèmes de test automatique pour faire fonctionner des appareils externes ou pour s’interfacer avec une application externe. Les entrées numériques vérifient si la tension d’un signal est supérieure ou inférieure à un seuil, et les sorties numériques fournissent soit une source de courant, soit un puits de courant ou, dans certains cas, une combinaison des deux. Les modules d’E/S numériques industriels conviennent à l’acquisition de signaux provenant de capteurs numériques, à la communication avec des appareils industriels, tels que des automates, et à la commande de relais, de solénoïdes et de lampes.
Modules de sorties numériques
Ces modules de sortie multi-voie élargissent la gamme existante de modules PXI d’entrée/sortie numériques 40-412, en ajoutant une variante PXIe (modèle 42-412A). Ils offrent jusqu’à 64 canaux de sortie (avec des variantes de 16, 32, 48 ou 64 canaux de sortie), avec une plage de tension de sortie externe maximale de 50 V et une capacité de pilotage Low ou High Side de 0,5 A.
Module d’entrées numériques
Les modèles 40-414 (PXI) et 42-414 (PXIe), sont des modules d’entrée numériques mutli-canal offrant une capacité de tension d’entrée élevée et deux réglages de seuil programmables par banque. Des banques indépendantes de huit canaux permettent la détection de plusieurs niveaux de tension aux bornes du module. Dans le même temps, les doubles seuils permettent de déterminer l’état des signaux numériques en comparant chaque tension d’entrée à deux niveaux de seuil programmables – établissant rapidement si l’entrée est basse, haute ou dans un état logique intermédiaire. Cette fonctionnalité est particulièrement utile pour les applications de tests fonctionnels, car elle peut souvent remplacer le recours à un multimètre numérique pour déterminer si un appareil fonctionne correctement.
Des variantes sont disponibles avec 32, 64, 96 ou 128 canaux d’entrée, et chacune peut être spécifiée avec des tensions de seuil maximales de 50 V, 100 V, 200 V ou 300 V. Le module fournit une solution efficace pour déterminer l’état des signaux numériques industriels tels que ceux utilisés dans l’automobile, l’aérospatiale et le ferroviaire, en évitant les circuits de conditionnement de signaux externes et en réduisant la complexité et l’encombrement du système de test.
Module d’E/S numériques
Les modèles 40-419 (PXI) et 42-419 (PXIe), sont des modules d’E/S numériques fournissant 16 à 64 canaux d’E/S avec une plage allant jusqu’à 60 V via une alimentation externe ou quatre choix de tension intégrées (+3,3 V, +5 V, +12 V ou +24 V) et une capacité de sortie de courant jusqu’à 300 mA. Ils fournissent également une sélection de direction d’E/S pour chaque port/canal. Chaque port de 8 canaux peut être défini comme entrées ou sorties ensemble. Alternativement, des canaux individuels peuvent également être définis comme entrée ou sortie au sein d’un seul port. Le module permet également l’acquisition et la génération de modèles semi-dynamiques de 8 bits à l’aide d’une mémoire intégrée.
Module de contrôle de relais
Cette mise à jour du modèle 40-411 existant offre des variantes au format PXIe. Les quatre variantes sont dotées d’un nombre de canaux allant de 16 à 64 sorties côté bas, avec une capacité de commande de relais externe de 60 V, 1 A, et trois options d’alimentation en tension de relais intégrée (plus une option de tension mixte) pour les applications à faible consommation. Les modèles 40-411A (PXI) et 42-411A (PXIe) permettent de piloter des relais externes à partir d’un système PXI ou PXIe ou d’un châssis modulaire LXI de Pickering Interfaces.
Les modèles 40/42-411A, 412A et 419 sont dotés de systèmes de protection intégrés, notamment une détection de surintensité et une limitation de surtension ou une surcharge thermique. Ainsi, les modules peuvent piloter des bobines de relais sans utiliser de diodes flyback ou empêcher le courant de bobine de relais de refluer dans le fond de panier du châssis à l’aide d’une barrière d’isolation. Ces modules permettent de fournir une alimentation externe ou interne, ainsi qu’une capacité de contrôle côté haut ou côté bas pour répondre à différentes exigences en matière de capacité de charge.
La face avant des modules est équipée d’un connecteur de type Sub D à 78 broches pour les modèles 40/42-411A et 412A ou d’un connecteur DIN 41612 à 160 broches pour les modèles 40/42-414 et 419.
