Capteurs OLCI des série FRS et FL de Lem

Lem propose les capteurs OLCI pour la mesure de courant sur busbar

  • Les capteurs OLCI (Open Loop Coreless Integral) de Lem disposent d’une large ouverture pour la mesure des courants sur des busbars (jeu de barres) utilisés par les applications de distribution électrique.
  • Ces capteurs peuvent mesurer des courants continus allant de 2 kA à 42 kA sans être affectés par les courants de surcharge et présentent jusqu’à 1 MHz de bande passante pour les applications à haute fréquence.

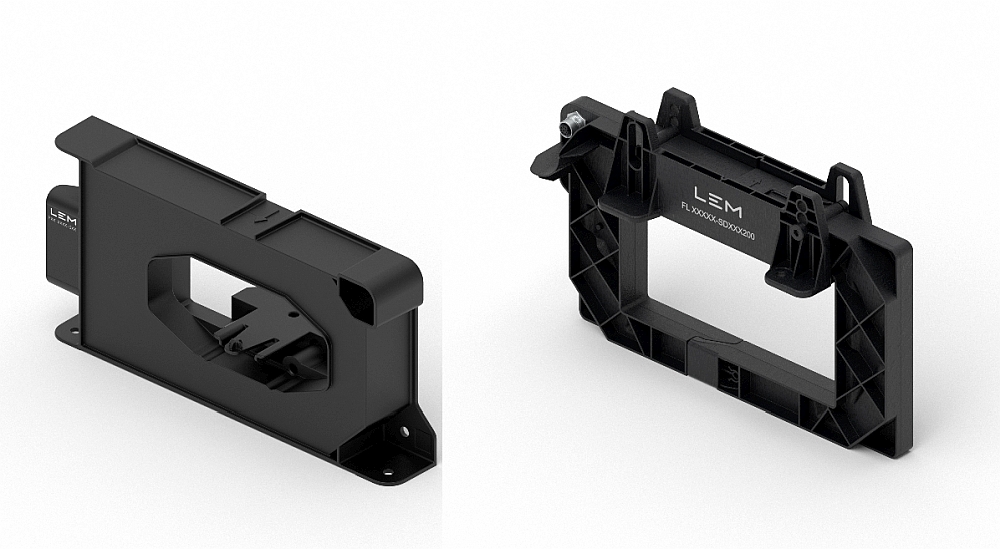

Les capteurs OLCI sont disponibles en deux versions : le modèle FRS (à gauche sur la photo)  pour les ouvertures de busbar primaires de 104 mm x 22 mm et le modèle FL pour les ouvertures jusqu’à 300 mm x 100 mm. Le modèle FL peut être ouvert et fixé directement en tout point du busbar sans avoir à le démonter. Selon Lem, ces capteurs sont plus légers (80 %) et plus économiques que les capteurs en boucle ouverte ou fermée utilisés pour la même plage de mesure du courant.

Ces deux nouveaux capteurs consomment 85 % d’énergie de moins que les capteurs similaires en boucle fermée. Ce qui représente une économie de 150 kWh sur un an. Leur conception, autour du busbar, et leur mode d’assemblage réduisent le nombre d’éléments de fixation requis. Les deux capteurs sont conçus en matériaux 100 % recyclables en fin de vie.

N’intégrant pas de cœur magnétique ou de bobine en cuivre secondaire, mais une bobine Rogowski et une série d’éléments Hall, le capteur FRS réduit, selon Lem, les coûts en matières premières et les pertes de puissance. Par ailleurs, Lem utilise des emballages 100 % recyclable et s’appuie sur des chaînes d’approvisionnement courtes et locales. Ce qui permet de réduire l’empreinte carbone des capteurs en termes de transport et de livraison.

Les capteurs OLCI sont destinés aussi bien aux applications ferroviaires, embarquées ou sur voie, qu’aux éolienne de forte puissance et aux électrolyseurs à hydrogène, aux variateurs industriels basse et moyenne tension, aux applications de soudage par induction, ainsi qu’à la surveillance des réseaux en courant continu.

Les capteurs FL et FRS sont notamment dotés d’une sortie de courant de 4 mA vers 20 mA. Les éléments Hall permettent de réduire la dérive en température, ainsi que l’offset électrique et le bruit par rapport aux solutions à boucle ouverte. Le temps de réponse est amélioré grâce à l’élimination de tout effet de filtre passe-bas des courants de Foucault dans le cœur magnétique. Ces capteurs sont protégés contre les variations importantes de di/dt et de fréquence. Leur conception sans cœur garantit la précision et la fiabilité indépendamment des surintensités. D’autre part, leur alimentation unipolaire permet selon Lem de réduire leur consommation d’énergie et les coûts par rapport aux alimentations bipolaires traditionnelles.
