relais photoélectrique de la série TLP3640A de Toshiba.

Le relais photoélectrique de la série TLP3640A de Toshiba gagne en compacité

  • Toshiba Electronics propose le relais photoélectrique de la série TLP3640A conçu pour répondre notamment aux exigences des équipements industriels et des systèmes automatisés.
  • Ce relais photoélectrique compact présente un courant d’activation plus élevé et vitesse de commutation plus importante que ceux de la génération précédente.

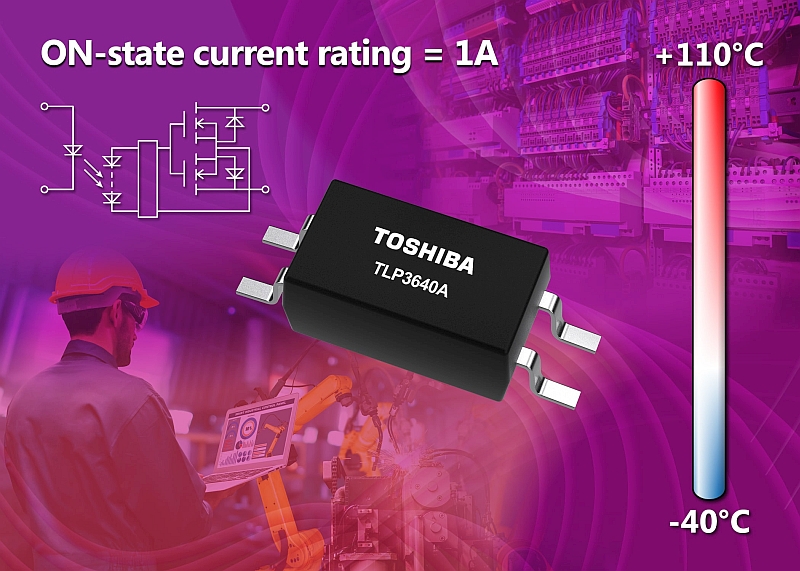

Le relais TLP3640A, silencieux et normalement ouvert, est destiné à remplacer les relais mécaniques 1-Form-A conventionnels pour améliorer la fiabilité du système et réduire la consommation d’énergie. Logé dans un boîtier SO4 à 4 broches mesurant 2,6 mm x 7 mm (typ.), la surface de montage est réduite de 70 % par rapport aux relais mécaniques et de 30 % par rapport au dispositif TLP3122A de Toshiba. Ce qui contribue à la réduction de la taille des conceptions électroniques et du coût du circuit imprimé.

Ce photorelais est fabriqué à l’aide de la technologie chip-on-chip propose à Toshiba (technologie d’intégration 3D avec empilement vertical de puces) pour fournir une tension de borne de sortie à l’état bloqué (VOFF) de 60 V (min.), un courant à l’état passant constant (ION) de 1 A (max.) et un courant pulsé à l’état passant (IONP) allant jusqu’à 3 A. La résistance à l’état passant (RON) est de 0,14 Ω (typ.). Ce qui permet un fonctionnement très efficace, tandis que le courant à l’état bloqué (IOFF) est de 1 µA (max.).

En améliorant les caractéristiques des LED internes et des photodiodes, le relais TLP3640A présente des temps de commutation maximum de 0,5 ms (tON) et 0,2 ms (tOFF). Ces vitesses de commutation plus élevées sont adaptées aux modules d’interface analogique des contrôleurs logiques programmables (PLC) et aux amplificateurs à gain sélectionnable utilisés dans les instruments de mesure.

Avec une tension d’isolement minimale (BVS) de 3750 Vrms, le composant est entièrement homologué UL1577 pour les applications critiques en matière de sécurité, ainsi que reconnu cUL et approuvé VDE. De plus, par rapport au composant TLP3122A existant, qui est conçu pour une température de fonctionnement comprise entre -40 °C et +85 °C, le TLP3640A fonctionne à +110 °C (max.). Ce qui améliore la flexibilité de la conception thermique de l’équipement.
