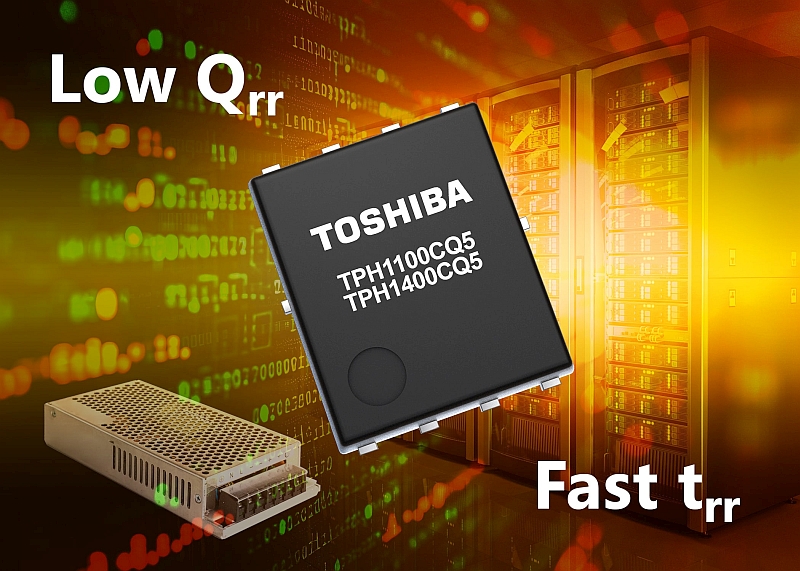

- Toshiba propose deux nouveaux MOSFET de puissance à canal N de 150 V basés sur le procédé U-MOS X-H.
- Les composants des séries TPH1100CQ5 et TPH1400CQ5 sont spécialement conçus pour les alimentations à découpage à hautes performances, telles que celles utilisées notamment dans les centres de données et les stations de base de communication.
Avec une tension drain-source maximale (VDSS) de 150 V et un courant de drain (ID) supportant 49 A (TPH1100CQ5) et 32 A (TPH1400CQ5), les nouveaux composants disposent respectivement d’une résistance drain-source maximale (RDS (ON)) de 11 mΩ. et 14 mΩ.
Ces composants présentent des caractéristiques de récupération inverse indispensables aux applications de redressement synchrone. Dans le cas du circuit TPH1400CQ5, la charge de récupération inversée (Qrr) est réduite d’environ 73 % à 27 nC (typ.) et le temps de récupération inverse (trr) de 36 ns (typ.) est environ 45 % plus rapide que le circuit TPH1400CQH de Toshiba, qui présente la même tension et le même RDS(ON).
Utilisé dans les applications de redressement synchrone, le circuit TPH1400CQ5 vise à réduire la perte de puissance des alimentations à découpage et à améliorer l’efficacité. Si ce composant est utilisé dans un circuit qui ne fonctionne pas en mode récupération inverse, la perte de puissance est équivalente à celle du circuit de la série TPH1400CQH.
Lorsqu’ils sont utilisés dans un circuit fonctionnant en mode de récupération inverse, selon Toshiba, ces nouveaux composants réduisent les pics de tension générés lors de la commutation, contribuant ainsi à améliorer les caractéristiques EMI des conceptions et à réduire le besoin de filtrage externe.
Les composants sont intégrés dans un boîtier SOP Advance(N) polyvalent à montage en surface mesurant 4,9 mm x 6,1 mm x 1,0 mm.
Pour aider les concepteurs, Toshiba a développé un modèle G0 SPICE pour une vérification rapide du fonctionnement du circuit ainsi que des modèles G2 SPICE pour une reproduction précise des caractéristiques transitoires.
