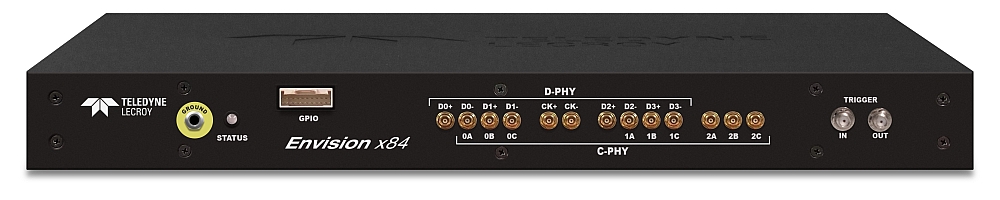

- Teledyne LeCroy propose l’analyseur de protocole Envision X84 prenant en charge les interfaces MIPI C-PHY/D-PHY et MIPI CSI-2/DSI-2.
- Cet analyseur est destiné aux applications de développement et de débogage de systèmes d’imagerie et de détection exploitant notamment des écrans et caméras mobiles.
L’Envision X84 est, selon Teledyne LeCroy, le premier analyseur du marché capable de prendre en charge au sein d’une seule plate-forme les interfaces MIPI C-PHY/D-PHY et MIPI Camera Serial Interface (CSI-2)/MIPI Display Serial Interface (DSI-2)
L’analyseur Envision X84 est conçu pour assurer les tests de performances et de conformité des liaisons MIPI CSI-2 pour les caméras et les capteurs d’images et MIPI DSI-2 pour les écrans mobiles notamment lorsque les sous-systèmes C-PHY et D-PHY sont implémentés dans la même puce.
Cet instrument est doté d’une capacité de capture C-PHY et D-PHY avec jusqu’à 3 voies C-PHY à 3Gym (24Gbps) et jusqu’à 4 voies D-PHY à 2.5Gbps ou 10Gbps. Il prend en charge les protocoles MIPI CSI-2 et MIPI DSI-2.
Envision X84 assure la vérification des protocoles depuis la couche physique (PHY) jusqu’aux événements de niveau protocole, y compris les modes basse consommation et les lectures/écritures. Des captures de transactions complexes, basées sur des événements, sont couplées à une résolution temporelle de 2,5 ns permettant un débogage détaillé. Le système prend en charge tous les types de paquets et formats de données de la caméra et de l’écran, ainsi que les modes commande et vidéo.
Les interfaces et les bus MIPI sont utilisés pour l’intégration de composants de caméra et d’imagerie dans les appareils mobiles. MIPI Camera Serial Interface (CSI-2) permet la transmission vidéo et d’images en haute résolution (1080p, 4K, 8K et au-delà). Ils sont également employés pour la transmission d’images des caméras embarqués dans les systèmes avancés d’aide à la conduite (ADAS) dans le secteur automobile.
MIPI Display Serial Interface (DSI-2) supporte la très haute définition (4K et 8k) requise par les nouveaux et futurs écrans mobiles. Il spécifie le lien physique entre la puce et l’écran dans les appareils tels que les smartphones, les tablettes, les casques AR/VR et les voitures connectées.
Les bus MIPI C-PHY et D-PHY présentent les spécifications appropriées pour supporter des connexions haut débit des écrans et des caméras à leurs processeurs applicatifs.
