- Rohde & Schwarz complète sa gamme d’analyseurs de bruit de phase et de testeurs de VCO (voltage-controlled oscillator pour oscillateurs commandés en tension) de la gamme R&S FSPN, avec un nouveau modèle qui permet d’effectuer des mesures jusqu’à des fréquences atteignant 50 GHz contre 26,5 GHz pour les modèles existants.
Rohde & Schwarz a intégré à ses analyseurs de la gamme R&S FSPN des fonctions dédiées à l’analyse du bruit de phase et aux mesures sur des oscillateurs commandés en tension (VCO). Ces analyseurs sont capables de réaliser des mesures afin de caractériser des sources telles que les synthétiseurs, les VCO, les OCXO et les DRO.
Pour obtenir le meilleur compromis entre la vitesse de test et le niveau de précision attendu, les utilisateurs peuvent opter pour le réglage qui convient le mieux à leur application. Les analyseurs de la gamme R&S FSPN peuvent ainsi répondre aux exigences de test tant en phase développement des oscillateurs qu’en phase de test de production.

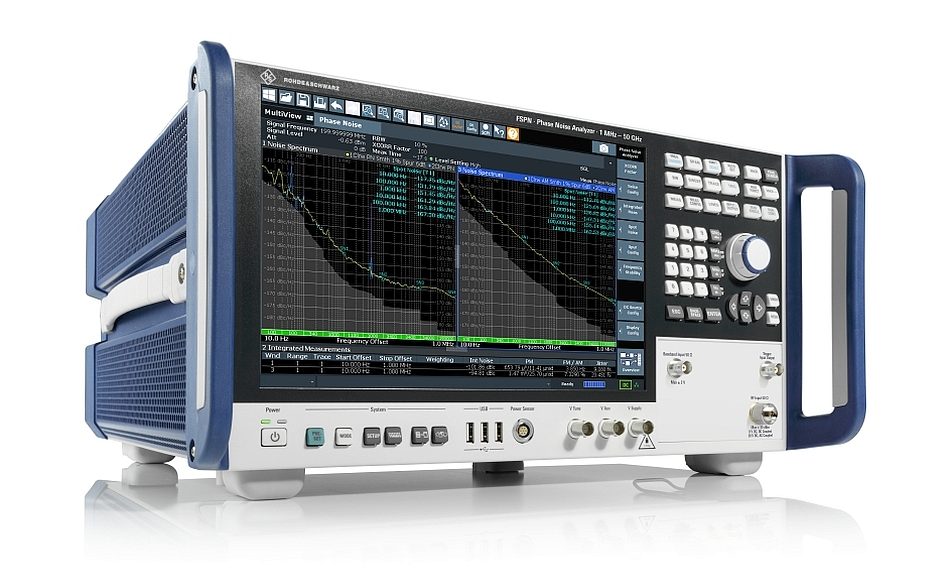

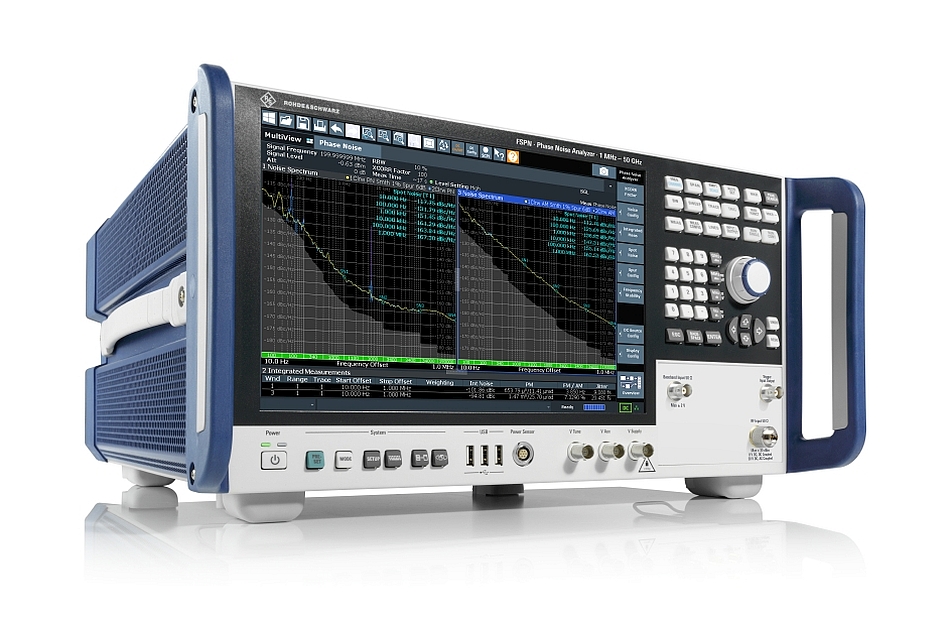

Le nouveau R&S FSPN50, qui couvre une bande de fréquences allant de 1 MHz à 50 GHz, vient étoffer la gamme d’analyseurs existante qui couvrait jusqu’à présent une gamme de fréquences allant de 8 et 26,5 GHz. Il prend en charge les applications exploitant des fréquences dans la bande Ka de 26,5 à 40 GHz, dans la bande Q (36 à 46 GHz) et dans la bande V inférieure jusqu’à 50 GHz. Il couvre notamment pratiquement l’ensemble de la gamme de fréquences 5G FR2 qui s’étend de 21,84 GHz à 50,20 GHz. L’analyseur R&S FSPN50 peut donc être employé pour le test des oscillateurs qui sont exploités par les systèmes commerciaux de communication sans fil et micro-ondes point à point, les communications par satellite, dont les services satellitaires à haut débit, les systèmes militaires de communication et de satellite fonctionnant jusqu’à 50 GHz et les radars de ciblage à courte portée.
La sensibilité au bruit de phase du R&S FSPN repose sur l’intégration de deux oscillateurs locaux à faible bruit qui permettent de réaliser une corrélation croisée en temps réel. L’utilisateur peut augmenter le nombre de corrélations pour obtenir une plus grande précision ou pour gagner en rapidité. Le gain de sensibilité obtenue par ce processus de corrélation croisée est affiché en temps réel ainsi que le tracé de la courbe correspondante. Le bruit de phase et le bruit d’amplitude sont mesurés séparément et simultanément. Ce qui permet d’obtenir une analyse des performances en matière de bruit de phase et d’identifier directement la cause de tout problème, sans compromettre la vitesse de mesure.
Trois sources de courant continu à faible bruit permettent d’effectuer des mesures précises sur les VCO. Les mesures peuvent être réalisées sur les oscillateurs de type OCXO et DRO ainsi que les VCO. Pour faciliter le pilotage à distance et l’automatisation des processus de test en production, des séquences de commandes SCPI peuvent être enregistrées automatiquement.
