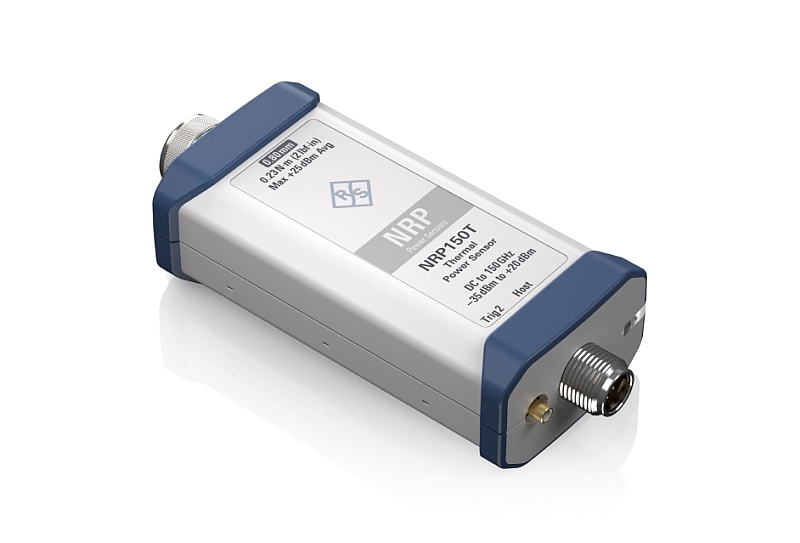

- La sonde thermique de puissance R&S NRP150T de Rohde & Schwarz s’appuie sur un nouveau connecteur coaxial 0,80 mm pour couvrir en continu les fréquences du continu à 150 GHz.
- Cette solution offre des capacités de mesure dans les futures bandes radar automobiles et vise à simplifier la validation des appareils RF opérant dans les gammes millimétriques.
Avec le modèle NRP150T, Rohde & Schwarz étend à 150 GHz la bande de fréquence couverte par les sondes de puissance de la famille NRPxT. Ce capteur de puissance couvre l’ensemble des bandes exploitables sans découpage fréquentiel. Cette continuité découle de l’adoption d’un connecteur coaxial 0,80 mm de nouvelle génération, capable de transférer un signal jusqu’à 150 GHz avec des pertes maîtrisées. Les sondes de puissance concurrentes s’appuient généralement sur des connecteurs 1,0 mm ou 1,35 mm, qui imposent une limitation située entre 110 et 120 GHz selon les modèles, ce qui restreint la mesure des applications émergentes au-delà du D-Band.
Répondre aux exigences des radars automobiles
Le lancement de cette sonde de puissance intervient alors que l’écosystème des fournisseurs de systèmes avancés d’aide à la conduite (ADAS) et de conduite autonome (AD) travaille avec les organismes de normalisation pour étendre les bandes radar vers des fréquences pouvant atteindre 148,5 GHz. Un capteur couvrant l’intégralité de cette plage permet d’évaluer la puissance des modules radar expérimentaux et des chaînes RF associées. Le capteur peut également être utilisé dans les secteurs engagés dans l’exploration ou la communication à très haute fréquence, comme les liaisons inter-satellites ou la radioastronomie.
Amélioration de la cadence de mesure
La sonde réalise jusqu’à 500 mesures par seconde. Associé à sa plage fréquentielle unique, cette cadence permet de réaliser des balayages continus sur toute la bande de fréquence, ce qui permet d’accélérer le processus de validation ou d’étalonnage d’analyseurs de réseaux vectoriels et d’autres instruments RF. La possibilité de couvrir toute la gamme sans changer d’accessoire réduit les interruptions et les incertitudes de mesure liées aux reconnections.
Stabilité et tenue aux variations environnementales
La sonde de puissance de la série NRP150T offre une plage dynamique allant de –35 à +20 dBm et fonctionne entre 0 °C et 50 °C, en intégrant une compensation interne des fluctuations thermiques. Son coefficient de dérive est conçu pour maintenir la reproductibilité de la mesure lors de variations de température ou en présence de signaux hors bande. Avec un VSWR maximal de 1,7, il assure un accord correct permettant de limiter les réflexions dans la chaîne de test.
Traçabilité métrologique
Comme le reste de la série NRPxT, cette sonde de puissance bénéficie d’une traçabilité NMI, condition nécessaire pour l’exploitation commerciale des bandes concernées. La coopération entre Rohde & Schwarz, la PTB (Physikalisch-Technische-Bundesanstalt) et plusieurs instituts européens a permis d’établir cette traçabilité jusqu’à 170 GHz, incluant donc les 150 GHz de la sonde NRP150T.
