- Rohde & Schwarz présente une solution de test de station de télécommunication 5G qui réunit l’ensemble des outils de test d’homologation et le dépannage de stations gNodeB .

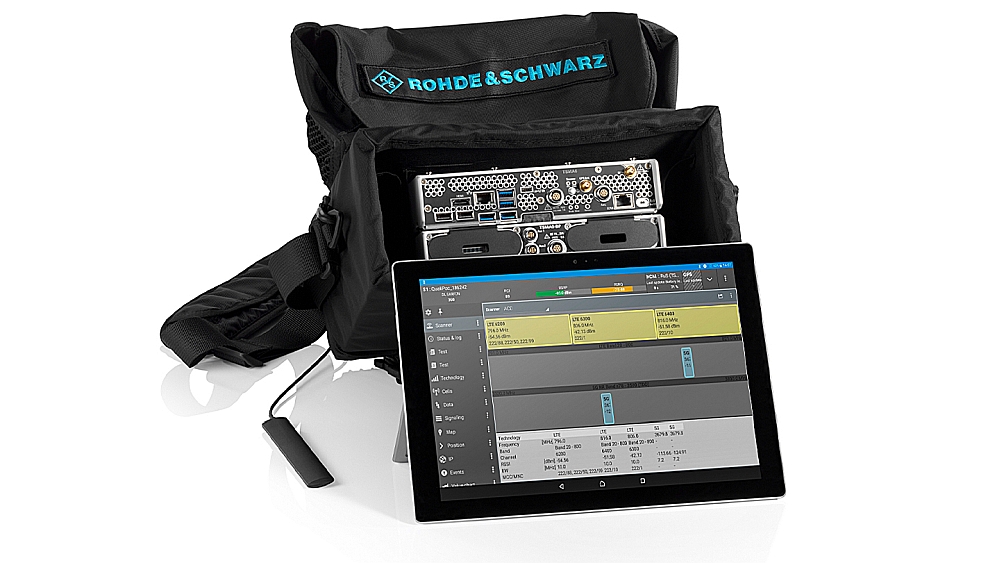

- La solution 5G STS est composée du récepteur R&S TSMA6 associé à l’abaisseur de fréquences (downconverter) R&S TSME30DC, l’outil portable QualiPoc Android de dépannage réseau et l’analyseur R&S Cable Rider ZPH.
Le récepteur autonome R&S TSMA6 constitue le coeur de cette solution. Il dispose d’une fonction de détection automatique de canal (ACD) pour afficher tous les signaux LTE et 5G, identifier la fréquence du canal et décoder les informations PCI/SSB. Il fournit donc toutes les informations nécessaires à l’analyse de la qualité du signal.
A l’aide du smartphone QualiPoc Android, les équipes techniques opérant sur le terrain peuvent détecter la présence d’une porteuse 5G et vérifier des paramètres clés tels que la vitesse de la liaison montante et de la liaison descendante ainsi que la latence. QualiPoc Android effectue des mesures permettant d’évaluer la qualité des cellules et des faisceaux. Il vérifie la présence et la qualité de la cellule d’ancrage LTE, opération essentielle en mode 5G NSA (non-stand-alone).
L’analyseur R&S Cable Rider ZPH, proposé en option, réunit dans le même instrument des capacités d’analyse spectrale ainsi que de test de câbles et d’antennes. Il peut mesurer la largeur de bande occupée de la porteuse 5G. Il isole, à l’aide d’une fenêtre temporelle, le signal de liaison montante. Ce qui est indispensable pour l’identification d’interférences au sein des réseaux TDD (time division duplex). La fonction « zero span » permet de visualiser la bande latérale unique (ou SSB, single-sideband modulation) dans le domaine temporel et de déterminer le nombre de faisceaux présents. Le R&S Cable Rider ZPH peut également mesurer la puissance optique et des paramètres RF tels que le rapport d’onde stationnaire (ROS ou en anglais VSWR) et localiser les défauts par rapport à la station cellulaire.
Avec la solution 5G STS de Rohde & Schwarz, les équipes d’ingénierie déployées sur le terrain peuvent tirer parti de la fonction de détection automatique des canaux (ACD) pour configurer automatiquement le récepteur avec les paramètres de mesure appropriés plutôt que de les saisir manuellement dans l’instrument. Cette solution est également plus rapide et offre davantage de sensibilité qu’un analyseur de spectre traditionnel. Elle peut effectuer simultanément des tests 5G et LTE, et réaliser l’ensemble des tests nécessaires pour vérifier et dépanner une station 5G à l’aide d’un seul système intégré.
