- Pico Technology lance sur le marché un kit de test PicoScope 4425A comprenant un oscilloscope et une panoplie d’accessoire adaptés aux opérations de diagnostic des systèmes d’alimentation et de motorisations des véhicules électriques.
Ce kit PicoScope 4425A rassemble une variété d’accessoires de test pour réaliser des diagnostic sur différents types d’éléments de véhicules électriques : système d’énergie à courant continu ou le système d’entraînement du moteur/générateur à courant alternatif, comportement de charge et répartition du courant des batteries 12V/HV, communications entre le système de charge et le véhicule, mesures du courant triphasé pour vérifier l’équilibre des enroulements sous charge, systèmes 12V et 48V.

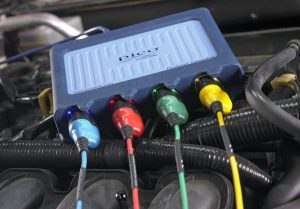

L’élément essentiel de ce kit est l’oscilloscope modulaire PicoScope 4425A qui propose quatre entrée, une bande passante de 20 MHz et une plage d’entrée en tension de ±200 V. Cet instrument sans face-avant se connecte à un PC via une liaison USB. Le logiciel PicoScope 7 permet aux techniciens de piloter le module oscilloscope et de visualiser les formes d’ondes et les mesures sur de grands écrans disposer dans les ateliers.
Cet oscilloscope exploite la solution de connexion plug-and-play PicoBNC+ qui évite les erreurs lors du branchement des sondes de mesure. Des LED interactives au niveaux des connecteurs d’entrées sont de la même couleur que les sondes sur lesquelles elles sont branchées. Les sondes sont automatiquement reconnues par le logiciel et paramétrées en conséquence.

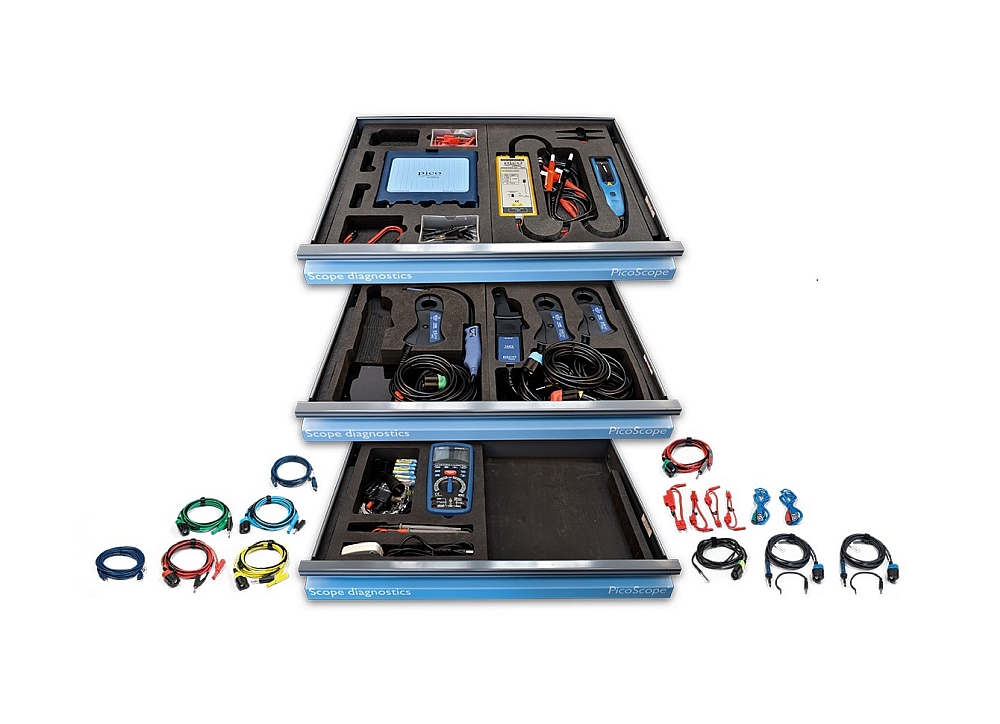

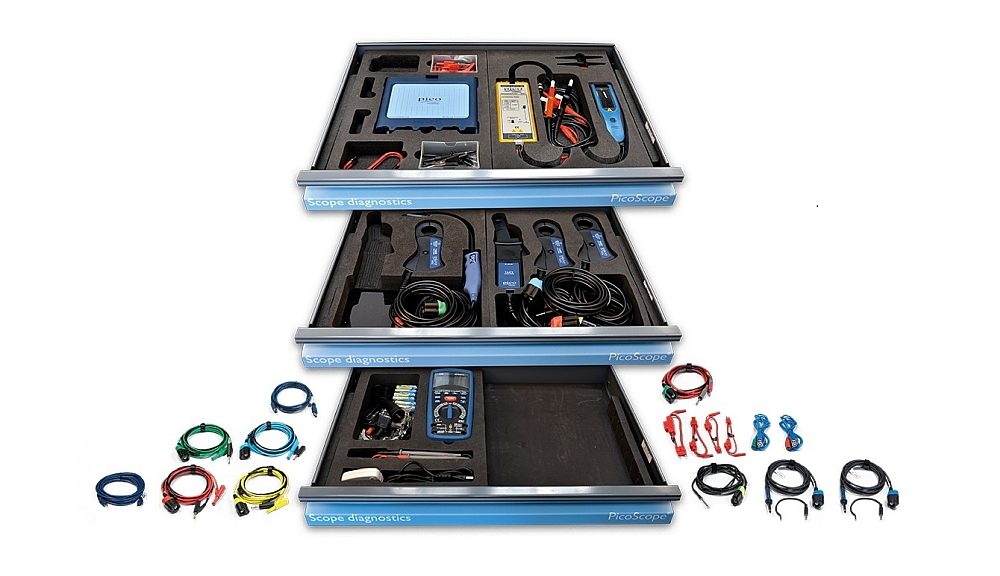

# Le kit PicoScope 4425A dédié au diagnostic automobile comprend :
- L’oscilloscope PicoScope 4425A avec la technologie de connexion PicoBNC+
- 3 pinces à courant PicoBNC+ de 2000A
- 4 cordons de test PicoBNC+ Premium
- Sonde différentielle active HT
- Sonde oscilloscope PicoBNC+ x10
- Cordon de test de résistance PicoBNC+
- Sonde PicoBNC+ de vérification de bobines et bougies d’allumage.
- Pince PicoBNC+ de 60 A
- Testeur d’isolation avec PC Link
- Testeur de tension bipolaire pour potentiel 0 V
# Principales caractéristiques de l’oscilloscope PicoScope 4425A :
- 4 entrées
- Résolution verticale : 12 bits
- Plages d’entrée (pleine échelle) ±50mV à ±200V en 12 plages
- Bande passante : 20MHz (10MHz dans une plage de ±50mV)
- Taux d’échantillonnage maximal : 100Méch/s (3 ou 4 voies utilisées), 200Méch/s (2 voies) , 400Méch/s (1 voie)
- Mémoire tampon de 250 Méch.
- Décodage série pour CAN, CAN FD, FlexRay, etc.
- Interface USB 3.0 SuperSpeed.
