Outils d'analyse Modbus des oscilloscopes PicoScope de Pico Technology

Oscilloscopes : les PicoScope se dote de capacités d’analyse Modbus

  • Pico Technology a amélioré les capacités d’analyse de ses PicoScope avec les outils de décodage Modbus ASCII et Modbus RTU.
  • L’analyse des signaux Modbus (RS-232 / RS-485) offre la possibilité de dépanner les applications d’automatismes industrielles.
  • PicoScope, notamment commercialisée en France par Testoon, est une famille de module oscilloscope se connectant à un PC par liaison USB intégrant six instruments de test et de mesure dont un analyseur de protocole.


Le décodeur Modbus est disponible pour tous les modèles de la gamme PicoScope, depuis les modèles de la série 2000 jusqu’aux modèles de la série 6000. Pour les sources qui ne sont pas référencées sur la terre, telles que pour les interfaces RS-485, la série PicoScope 4444 récemment introduite permet des mesures différentielles sur jusqu’à quatre voies sans sondes différentielles actives externes. PicoScope propose un ensemble de mesures automatisées via une interface logiciels standard.

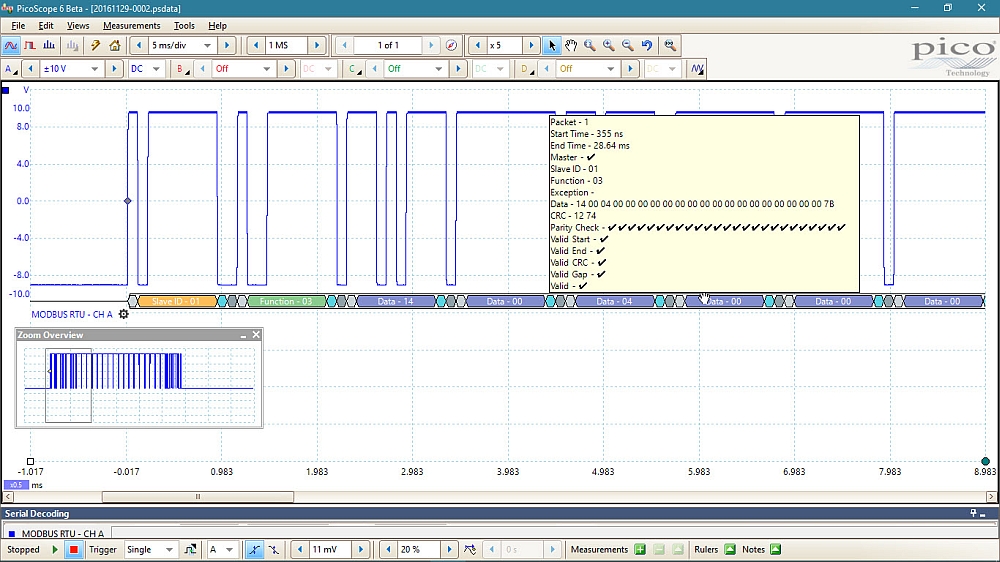

Géré par l’organisation Modbus, ce protocole est utilisé pour connecter des appareils électroniques industriels. Le décodeur PicoScope prend en charge les périphériques maître et esclave, les taux de transmission standard et personnalisés, et un ou deux octets ID. Des centaines ou des milliers de messages Modbus peuvent être capturés à chaque acquisition en exploitant la capacité mémoire des modèles PicoScope. Chaque message est stocké avec des informations de synchronisation de début et de fin, les ID d’appareil, les codes de fonction, les données transmises et les informations CRC ainsi que les vérifications de validité de données.

Le tableau des messages acquis peut être analysé directement dans PicoScope ou peut être exporté au format CSV pour une analyse hors ligne. Un fichier de liens aide à analyser en référençant les valeurs de champs hexadécimaux, telles que l’ID d’esclave, en texte brut. En cliquant sur un paquet décodé, vous accédez au point correspondant sur la forme d’onde analogique.

Le décodage et l’analyse Modbus sont inclus en standard dans la dernière version de PicoScope version 6.13, qui prend désormais en charge 18 protocoles de bus série. Le logiciel est disponible gratuitement pour tous les utilisateurs de PicoScope et peut être téléchargé à partir du site Web de Picotech.
