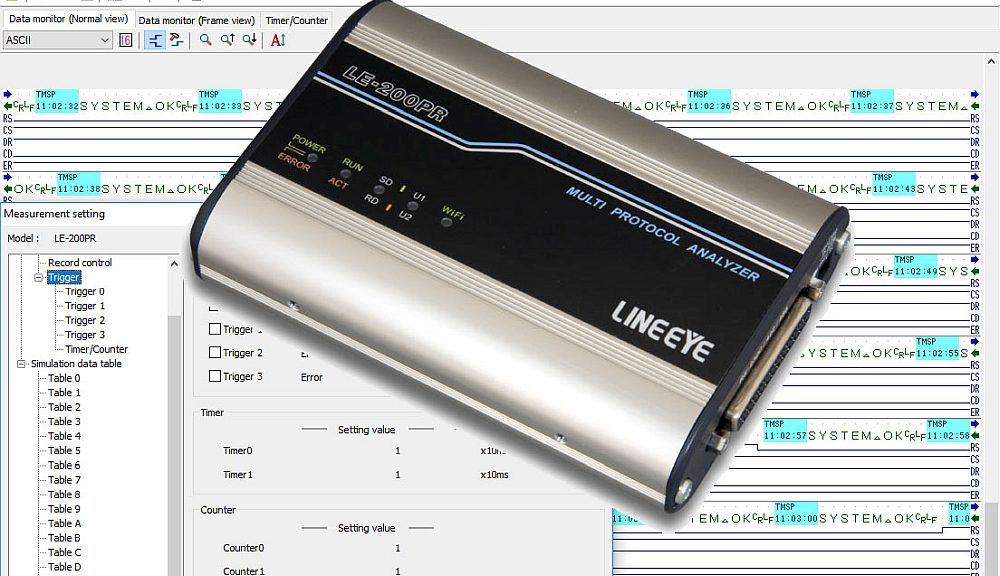

- Lineeye, représenté en France par Neomore, propose les analyseurs/dataloggers autonomes LE-150PR et LE-200PR pour l’analyse de bus RS-232C, RS-422/485. Ces instruments sont dotés d’une interface Wi-Fi pour leur pilotage à distance.
Les analyseurs LE-150PR et LE-200PR de Lineeye proposent deux modes de fonctionnement (Analyseur et Datalogger) pour vérifier le fonctionnement des bus de communication RS-232C et RS-422/485, à toutes les phases du cycle de conception et de vie d’un produit. Ils permettent de diagnostiquer les problèmes de liaison et de synchronisation entre appareils en phase de mise au point, d’intégration en laboratoire, et sur le terrain.

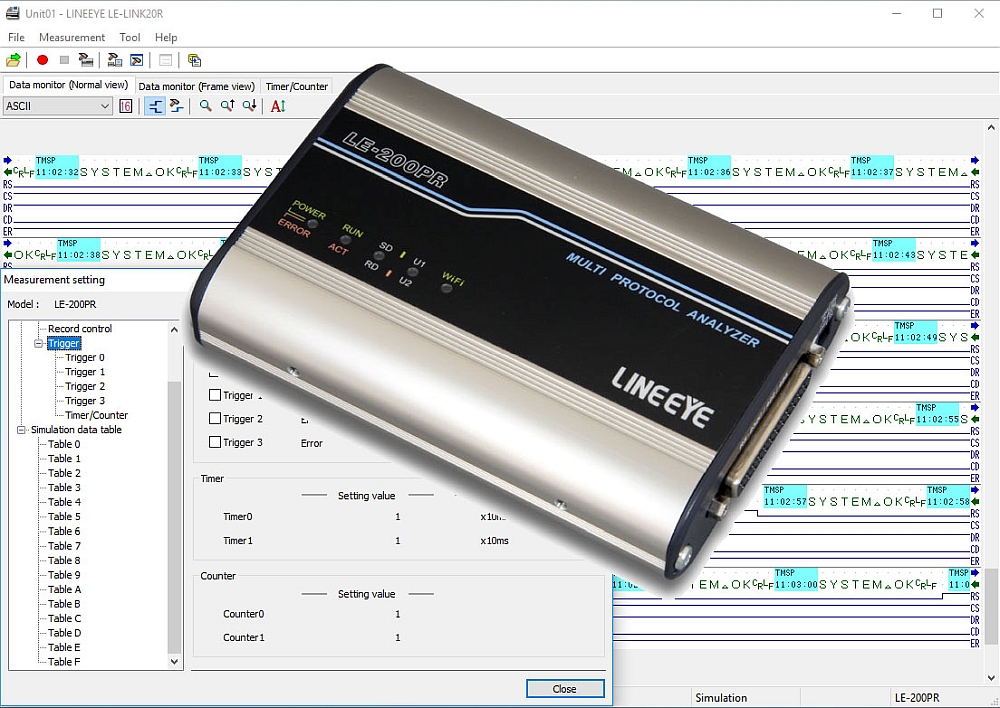

Le mode Analyseur exploite un PC et un logiciel qui permet de configurer une acquisition de données/signaux, de lancer une capture par l’instrument. Ce dernier enregistre les données émises et reçues sur une liaison, les changements d’états des lignes de contrôle, et date les trames de données. Le logiciel affiche ces données, selon les formats ASCII ou Hexadécimal, ainsi que des chronogrammes. Les données peuvent être exportées en fichiers texte.
Ces analyseurs disposent d’un système de déclenchement sophistiqué et de compteurs-chronos afin de détecter des évènements de types durée, chaînes de caractères, changements d’états, erreurs, de les combiner pour stopper une acquisition, émettre un signal, et envoyer des trames préenregistrées (l’instrument peut en effet injecter des données sur les liaisons).
En mode Datalogger, l’analyseur opère de façon autonome sans PC. Son alimentation est cependant nécessaire. L’instrument intègre un lecteur de carte SDHC de 8Go pour enregistrer les paramètres et conditions d’enregistrement ainsi que les données. Il possède une fonction d’enregistrement automatique à la mise sous tension, d’une horloge sauvegardée pour programmer des sessions d’enregistrement automatique et un système de protection des données en cas de coupure d’alimentation.
Les analyseurs LE-150PR et LE-200PR sont équipés d’une interface Wi-Fi IEEE 802.11 b/g/n autorisant leur utilisation à distance par un PC en mode analyseur ou pour récupérer les données enregistrées en mode Datalogger. L’interface fonctionne en mode client ou en mode point d’accès.
Le modèle LE-200PR se distingue du modèle LE-150PR par sa capacité à fonctionner en mode Synchrone (SYNC: SYNC/BSC, Bit SYNC: HDLC/SDLC/X.25) en complément du mode Asynchrone plus classique.
# Principales caractéristiques des analyseurs LE-150PR et LE-200PR :
- Poids : 230g
- Consommation typ. de 1,35W
- Montable sur rail DIN 35mm
- Alimentation par USB ou bloc secteur ou tension continue 7-34V
- Interfaces RS232 et RS422/RS485 (option : TTL)
- Fonctions monitoring, simulation (envoi de trames en manuel, en répétitif, par trigger)
- Détection d’erreurs de parité, de trames
- Datation des messages à la milliseconde
- Supporte les vitesses de communication de 50bps à 1Mbps
- Mode datalogger autonome pouvant stocker jusqu’à 16Go de messages
- Pilotage à distance par liaison USB ou Wi-Fi
- Logiciel de pilotage sur PC Windows XP, 7, 8, 10
