- Lineeye propose deux modèles d’analyseurs/moniteurs portables de liaisons RS-232C et RS-422/485 permettant de vérifier le bon fonctionnement de ces modes de communication en phases de mise au point ou d’intégration en laboratoire, ou sur le terrain afin de diagnostiquer les problèmes de liaison et de synchronisation entre appareils.

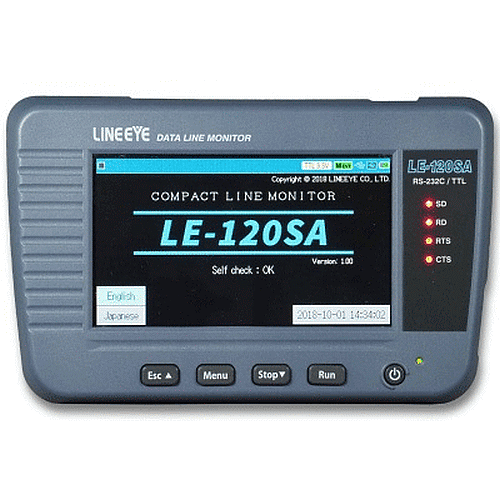

Les deux moniteurs de ligne LE-110SA et LE-120SA développés par Lineeye, et commercialisés notamment en France par Neomore, adressent les communications série telles que ASYNC et UART.
Le modèle LE-110SA supporte les standards RS232C/RS-422/RS-485 et le modèle LE-120SA les RS-232C et UART avec les niveaux TTL 1.8V/2.5V/3.3V/5V.
Ces deux instruments sont dotés d’un écran couleur tactile et permettent un fonctionnement en continu pendant cinq heures grâce à deux batteries NiMH de format AA (LR06). Ils assurent à la fois la surveillance de données et l’émission de données de test. Un horodatage des trames et une mesure de temps d’inactivité peuvent compléter l’enregistrement offrant ainsi une précision temporelle sans recourir à un PC.
Leur légèreté (300g batteries comprises) et leur compacité ( 16 cm x 10 cm x 3 cm ) les adaptent aux interventions de maintenance sur le terrain.
# Principales caractéristiques :
- Interfaces : RS-232C, RS-422/485 (LE-110SA) – RS-232C, TTL (LE-120SA)
- Niveau Signal : RS-232C (LE-110SA) – 1.8V, 2.5V, 3.3V, 5V (LE-120SA)
- Protocole : ASYNC (LE-110SA) – ASYNC, UART (LE-120SA)
- Ecran TFT capacitif couleur tactile de 4,3 pouces
- Vitesses de communication prédéfinies jusqu’à 460.8Kbps
- Mémoire de capture : 16Mo (4000Kdata), possibilité de partition par deux
- Fonction de déclenchement pour focaliser l’enregistrement sur un évènement précis : chaîne de caractères, états des lignes de contrôle, compteurs et chronos, ou toute combinaison de ces conditions
- Déclenchement synchronisable avec des signaux externes
- Données mesurées et de configuration enregistrables sur une mémoire flash USB
- Trois modes d’alimentation : par liaison USB, piles Ni-MH ou piles alcalines AA
- Logiciel disponible pour l’affichage des données et la conversion de texte sur PC.
