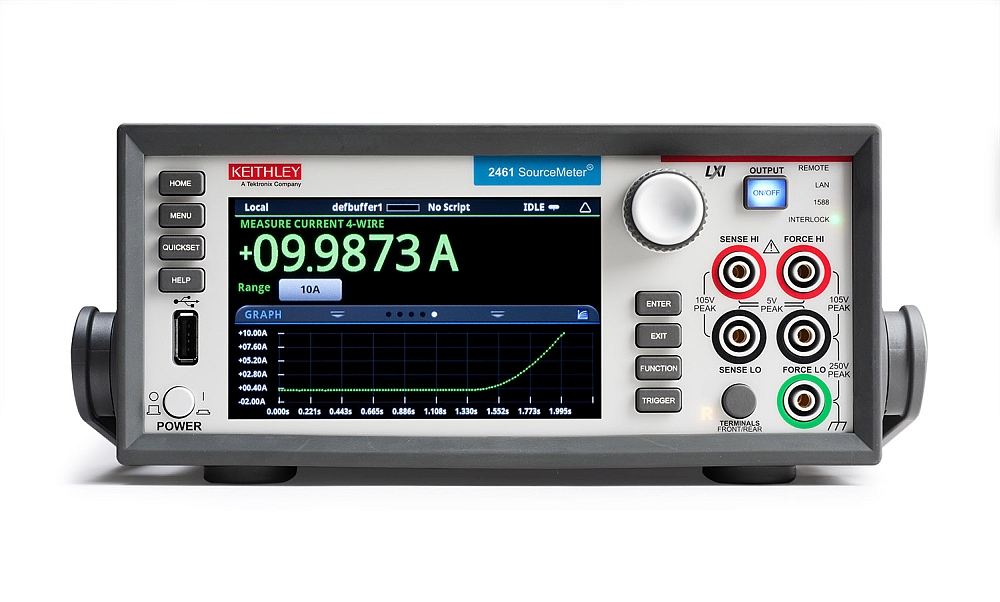

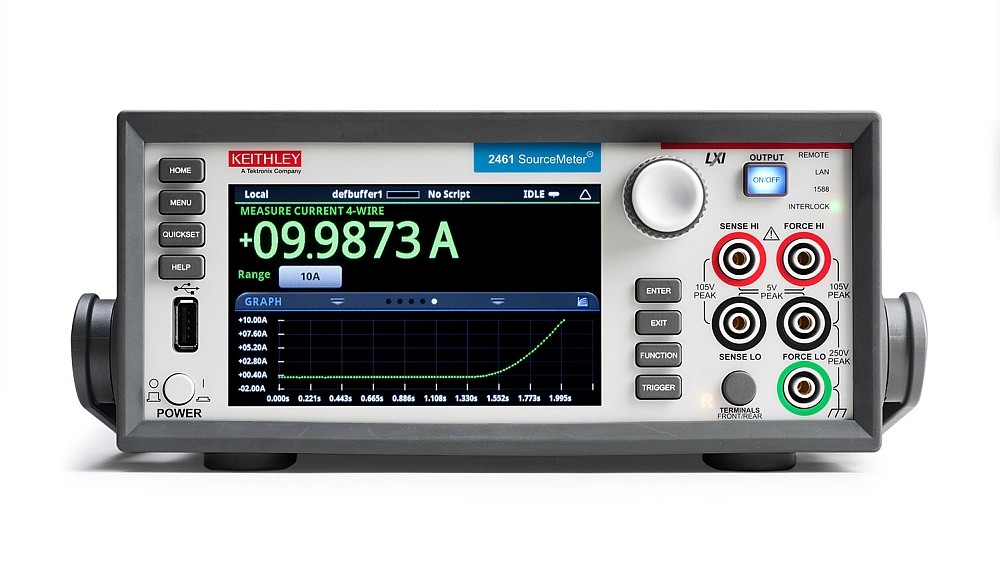

Keithley SMU 2461

Le sourcemètre Keithley 2461 opère jusqu’à 1000W en mode impulsionnel

  • Tektronix introduit un sourcemètre (SMU) avec écran graphique de 5 pouces pour l’optimisation et la caractérisation de composants et modules haute puissance.
  • Le SMU Keithley 2461 offre la possibilité d’effectuer des mesures sur une variété de niveaux de puissances impulsionnelles jusqu’à 1000 W et DC jusqu’à 100W.

Le sourcemètre Keithley 2461 (SMU), reposant sur les plates-formes d’ancienne génération 2450 et de 2460, génère des impulsions haute intensité (10 ampères / 100 volts, 1000 watts) permettant de minimiser les effets thermiques du dispositif de puissance et s’assurer de son intégrité.

Son double numériseur de 18 bits de résolution et de 1 Méch./s de vitesse d’échantillonnage autorise l’analyse précise des signaux qui s’affichent sur son écran graphique.

L’écran tactile capacitif de 5 pouces permet aux utilisateurs de le piloter tel un smartphone ou une tablette et de zoomer rapidement sur des zones particulière pour une analyse détaillée. Un script open source permet de créer des bibliothèques de test réutilisables et personnalisables. Il est possible de mesurer et de visualiser simultanément les formes d’onde et les événements transitoires de courant et tension.

La nouvelle fonctionnalité « contact check » permet de minimiser les erreurs de mesure et les faux défauts dus à la fatigue de contact, la détérioration de la pointe de la sonde, des mauvaises connexions et des relais défaillants.

Caractéristiques :
• Ecran tactile capacitif de 5 pouces
• 105V / 7A DC 100W
• 100V / 10A Impulsions 1000W
• Double numériseur 18 bits de résolution, 1Méch./s de cadence d’échantillonnage
• 0,012% DCV de précision, résolution de 6½-digit
• Fonctionnement 4 quadrants
• Port USB 2.0 en face avant
• Port USB 2.0, Ethernet (LXI) et GPIB en face arrière
