- La société suédoise Testblox souhaite proposer une alternative aux ingénieurs de test qui conçoivent leur système de test fonctionnel en intégrant directement dans l’interface de test une variété de cartes d’entrées/sorties et de commutation ainsi que des modules instruments au format USB.
- Testblox a donc conçu une solution destinée à simplifier l’intégration de l’ensemble des instruments de test au sein d’une interface de test.

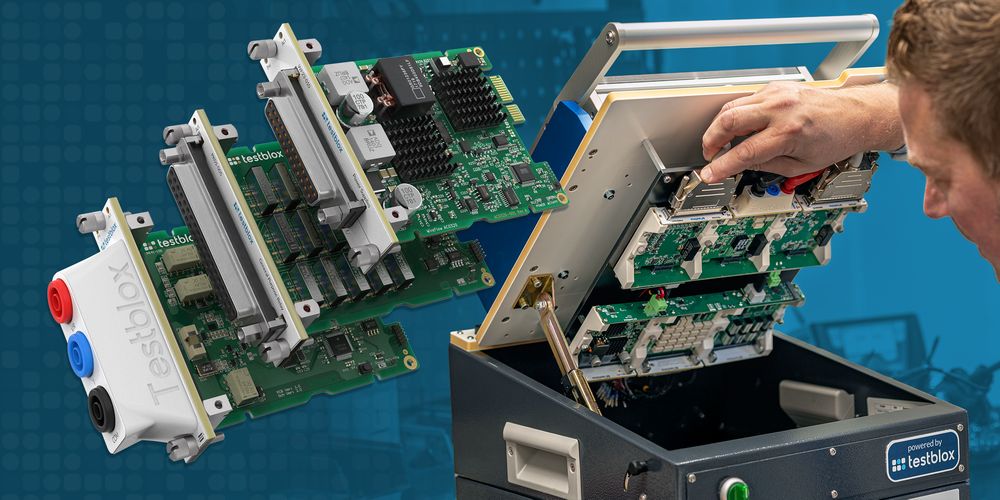

- Son concept consiste à intégrer directement dans l’interface de test des cartes de mesure, d’entrées-sorties, de commutation, et d’alimentation.

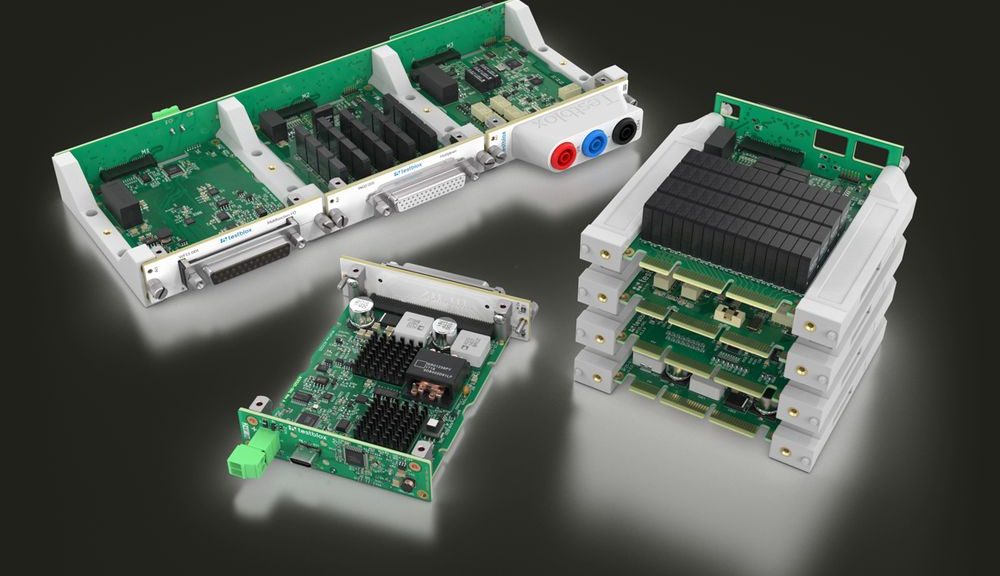

- Près de 40 modules, qui prennent la forme de cartes électroniques de la taille d’une carte à jouer, sont dès présent disponibles. Des accessoires spécifiques sont proposés pour assembler et intégrer ces cartes électroniques directement dans une interface de test.
L’offre de module comprend notamment un multimètre numérique, des multiplexeurs, des commutateurs matriciels, des relais, des entrées-sorties analogiques et numériques, une alimentation programmable et des interfaces de communication avec le dispositif sous test.
Les modules peuvent être raccordés directement aux broches du dispositif sous test (DUT, Device Under Test) à l’aide de connecteurs D-Sub standard, ou intégrés à une carte d’interface personnalisée. Cette seconde possibilité permet d’établir une connexion directe entre l’instrumentation et le dispositif testé, sans câblage intermédiaire selon la configuration retenue.
« L’intégration, directement dans l’interface de test, de modules compacts, de même format et compatibles entre eux du point de vue mécanique, électronique et logiciel, devrait permettre de réduire les coûts et la complexité du processus de conception de la solution de test », assure Kyle Voosen de Testblox.
Plateforme compatible avec une variéte de logiciels
L’isolation entre les modules et le fond de panier vise à limiter les boucles de terre. La réduction des longueurs de connexion peut également diminuer la résistance et les perturbations associées aux interconnexions. Ces caractéristiques sont notamment pertinentes pour la conception de bancs de test, dont le câblage et la maintenance doivent rester maîtrisés.
La gestion des systèmes de test s’effectue par USB au moyen de Brygga, l’environnement logiciel de Testblox. Celui-ci permet de détecter et de configurer les modules, de surveiller leur fonctionnement et de faciliter le diagnostic des pannes. Des interfaces de programmation (API) sont également proposées pour Python, C# et NI Labview afin d’automatiser les séquences de test.
Fruit de trois expertises
Créée en 2025, Testblox réunit les compétences de sa propre équipe, de Wireflow, spécialiste suédois des systèmes de test de cartes électroniques, et de Pickering interfaces, fabricant britannique de solutions de commutation et de simulation de signaux. Testblox a développé les fonds de panier, les logiciels et certaines entrées-sorties. Wireflow a fourni des entrées-sorties multifonctions et des alimentations. Pickering interfaces a contribué au développement des solutions de commutation et des multimètres numériques.
Les modules sont conçus en Suède, en République tchèque et au Royaume-Uni, puis fabriqués en République tchèque, où Pickering possède un site de production. Testblox envisage que d’autres partenaires puissent contribuer à faire évoluer la gamme de modules disponibles pour sa plateforme au fil du temps.
Testblox annonce une garantie de trois ans et un engagement de disponibilité du matériel pendant au moins 20 ans. « Comme toutes les solutions de test et de commutation que Pickering Interface commercialise déjà », insiste Keith Moore, PDG de Pickering qui assure que d’autres modules répondant à des besoins de test spécifiques viendront progressivement enrichir l’offre Testblox actuellement disponible.
