Aaronia HF Kamera

Système de visualisation graphique d’émission HF/CEM d’Aaronia

Avec son système «Spectran RF View», Aaronia lance un «système de caméra» HF/CEM autorisant la visualisation graphique en temps réel des émissions HF telles que le rayonnement des antennes et mesures CEM.

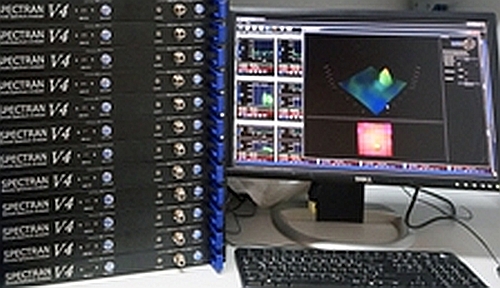

La solution «Spectran RF View» d’Aaronia est composée d’un analyseur de spectre de la série Spectran RSA et d’une antenne isotrope à large bande connectée à cet analyseur. Cet ensemble de mesure communique avec un serveur central via une connexion réseau.

Les antennes s’arrangent de manière équidistante dans une matrice X/Y. Les données de mesure respectives (niveau et/ou fréquence) se représentent sous forme d’un échiquier sur le serveur. Chaque champ de l’échiquier correspond à un ensemble de mesure. Tous les 64 ensembles de mesure forment ainsi une caméra HF avec 8×8 points soit une résolution de 64 pixels.

Cette résolution rend possible une mesure précise des caractéristiques de diffusion des antennes ou une visualisation graphique de l‘étendue de diffusion des appareils de test lors d’une mesure CEM. Ainsi, l’on économise énormément de temps de mesure et obtient des informations très détaillées sur les caractéristiques de diffusion de tous types d’émission.

L’échelle de visualisation peut être adaptée selon les besoins de l’utilisateur. Ainsi, il est possible d’obtenir une résolution beaucoup plus élevée. Le système est déjà utilisé avec succès par un opérateur de télécommunication bien connu pour la recherche et l’évaluation de ses produits.

Un système de 32 pixels et une largeur de bande de 6GHz est déjà disponible à moins de 100000 euros. Une version de 20GHz de largeur de bande est également proposée. Prochainement, sera lancée une version en temps réel, se basant sur la nouvelle génération d’analyseur de spectre en temps réel Spectran V5.

Aaronia envisage une version avancée du système avec une visualisation 3D (axe Z additionnel) pour afficher les informations encore plus complexes.
