Oscilloscope R&S RTA4000 de Rohde & Schwarz

Rohde & Schwarz annonce les oscilloscopes évolutifs des gammes RTM3000 et RTA4000

  • Les oscilloscopes des gammes RTM3000 et RTA4000, ont été lancés conjointement sur le marché par Rohde & Schwarz en même temps que la gamme RTC1000.
  • Ces instruments affichent des caractéristiques de mesure qui se situent entre celles des oscilloscopes RTB2000 et celles des séries RTE et RTO existantes.
  • Hormis le nombre de voies analogiques, diverses fonctionnalités ainsi que leur bande passante peuvent être ajoutées par voie logicielle après l’achat de l’oscilloscope.



# Principales caractéristiques des oscilloscopes R&S RTM3000 :

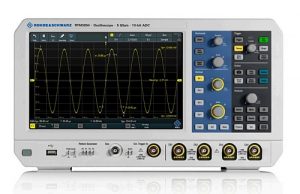

Oscilloscope R&S RTM3000 de Rohde & Schwarz


  • Bande passante : 100 MHz, 200 MHz , 350 MHz , 500 MHz, et 1 GHz
  • Nombre d’entrées : 2 ou 4 (50 Ohms + 1 MOhms)
  • Vitesse d’échantillonnage maximale : 2,5 Géch./s, 5 Géch./s sur deux voies
  • Profondeur mémoire : 40 Mpts x4 , 80 Mpts x2
  • 16 entrées numériques : à 2,5 Géch./s et 40 Mpts par voie (option MSO)
  • Précision de la base de temps : 2ppm + 1 ppm/an
  • 50 µV/div sur l’échelle verticale sur la totalité de la bande passante
  • Prix : à partir de 3190 euros



# Principales caractéristiques des oscilloscope R&S RTA4000 :

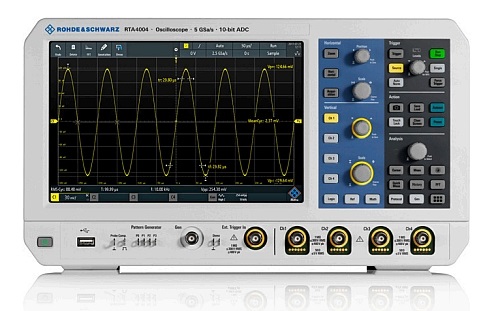

Oscilloscope R&S RTA4000 de Rohde & Schwarz


  • Bande passante : 200 MHz, 350 MHz , 500 MHz, et 1 GHz
  • Nombre d’entrées : 4 (50 Ohms + 1 MOhms)
  • Vitesse d’échantillonnage maximale : 5 Géch./s
  • Profondeur mémoire : 100 Mpts x4 , 200 Mpts x2
  • 16 entrées numériques : à 2,5 Géch./s et 40 Mpts par voie (option MSO)
  • Précision de la base de temps : 0,5 ppm + 0,2 ppm/an
  • 50 µV/div sur l’échelle verticale sur la totalité de la bande passante
  • Niveau de bruit : 0,4 % (1 mV/div, 200 MHz, 50 Ohms, % pleine échelle)
  • Prix : à partir de 5230 euros


L’Interface Homme Machine des oscilloscopes RTM3000 et RTA4000 a été conçue pour s’adresser à toutes les générations de techniciens et d’ingénieurs et s’adapter à tous les usages. « Ces instruments peuvent être pilotés et configurés via leur écran tactile ou leur face-avant traditionnelle », indique Arnaud Combe. Il est par exemple possible de partager, d’un glissement de doigts, l’écran en plusieurs fenêtres ajustables, ou d’effectuer des annotations sur une forme d’ondes ou d’en entourer un détail avec le doigts avant son enregistrement. La copie d’écran s’effectue via une commande dédiée. L’adresse IP de l’instrument s’obtient également à directement partir d’un icone sur l’écran tactile.

# Principales fonctionnalités proposées par les oscilloscopes RTM3000 et RTA4000 :

  • Mode mémoire segmentée jusqu’à 400 Mpts pour le RTM3000, 1 Gpts pour le RTA4000 (option).
  • Fonctions mathématiques avancées.
  • Analyse de puissance, courant, consommation…
  • Analyseur de spectre avec affichage du spectrogramme d’un signal enregistrée (option).
  • Fonctions de déclenchement et de décodage de bus : SPI, I2C, UART, CAN, LIN, MIL1553, ARINC429, Audio, etc.
