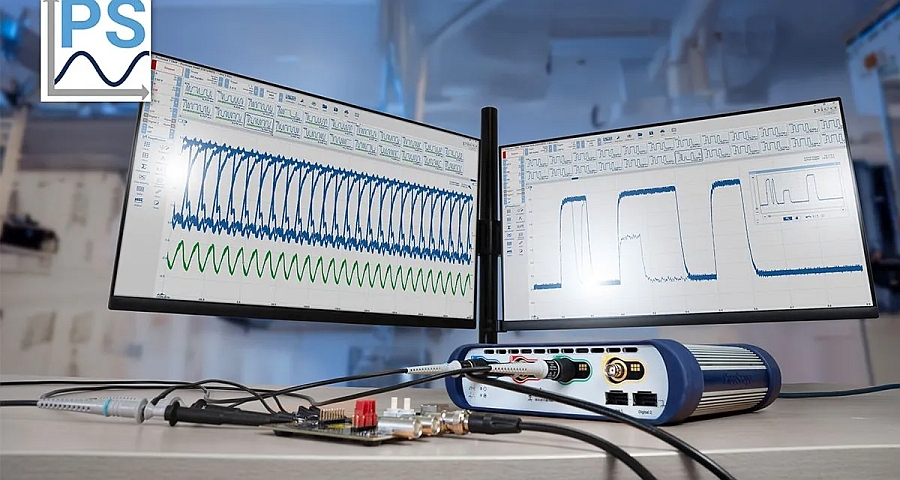

- La version 7.2 du logiciel PicoScope, proposée par Pico Technology, introduit plusieurs évolutions destinées à faciliter l’analyse des signaux analogiques et numériques.
- Cette mise à jour apporte notamment un nouvel affichage superposé des formes d’onde, des filtres avancés pour le décodage des bus série, des indicateurs visuels pour les mesures automatiques et des fonctions de marquage temporel étendues.
Superposition des formes d’onde pour l’analyse des comportements intermittents
Avec la fonction Waveform Overlays, PicoScope 7.2 permet d’afficher plusieurs acquisitions de signaux superposées dans une même fenêtre. Cette représentation crée une enveloppe visuelle du comportement nominal d’un signal, facilitant l’identification de variations ponctuelles telles que des glitches intermittents, du jitter ou des anomalies transitoires.
Cette approche, comparable à une persistance numérique avancée, permet d’examiner plus facilement la répétabilité d’un signal et de détecter des écarts qui peuvent ne pas apparaître lors d’une visualisation acquisition par acquisition, notamment dans les analyses d’intégrité du signal.
Filtrage des données série
Le logiciel intègre désormais un outil de Serial decoding Advanced Filters destiné à accélérer l’analyse de captures de données série volumineuses. Les utilisateurs peuvent configurer des filtres afin d’identifier des paquets spécifiques, des types de données ou des plages indexées, sur la base de critères tels que la longueur des trames ou un contenu précis.
Ces fonctions de filtrage sont disponibles pour l’ensemble des 40 protocoles série pris en charge par PicoScope 7, ce qui permet de cibler les informations pertinentes sans parcourir manuellement l’intégralité des flux décodés. Cette évolution vise en particulier les applications impliquant des captures longues ou répétitives, comme le débogage de bus de communication embarqués.
Indicateurs visuels pour les mesures automatiques
PicoScope 7.2 introduit également des Measurement Indicators, des marqueurs graphiques positionnés directement sur les formes d’onde. Ces indicateurs matérialisent les points exacts utilisés par le logiciel pour le calcul des mesures automatiques, telles que le temps de montée ou la fréquence.
Cette visualisation permet à l’utilisateur de comprendre précisément comment les résultats sont obtenus et de vérifier leur cohérence avec le signal observé, ce qui peut s’avérer utile lors d’analyses nécessitant une interprétation fine des paramètres temporels ou fréquentiels.
Marquage temporel étendu des acquisitions
La nouvelle version du logiciel améliore la gestion des horodatages. Les Capture Timestamps indiquent désormais la date et l’heure de réception de chaque acquisition par l’ordinateur, avec une résolution à la seconde, et peuvent être affichés ou sauvegardés avec les données.
Pour les oscilloscopes des séries PicoScope 3000E et 6000E, des Trigger Timestamps sont également disponibles. Ils autorisent la mesure précise de délais entre événements successifs, par rapport à la première ou à la précédente acquisition, avec une résolution pouvant atteindre 200 ps selon la configuration de l’instrument. Les horodatages peuvent être exportés au format CSV afin de faciliter leur exploitation dans des outils d’analyse ou de reporting externes.
Ajustements fonctionnels pour le flux de travail
PicoScope 7.2 comprend enfin plusieurs améliorations visant à simplifier l’utilisation du logiciel. Le système de limites Pass/Fail permet désormais de déclencher des actions spécifiques, comme l’enregistrement automatique d’un fichier, en fonction de critères appliqués à des mesures données.
Une fonction de Channel Deskew a été ajoutée pour compenser les décalages temporels liés à des longueurs de câbles de sondes différentes, garantissant un alignement précis des signaux multi-voies. Le logiciel offre également un contrôle plus fin lors de la saisie de paramètres, via des ajustements grossiers ou précis à l’aide de la molette de la souris, ainsi qu’un bouton de réinitialisation usine accessible depuis la barre d’outils.
Disponibilité
PicoScope 7.2 est proposé comme mise à jour gratuite pour l’ensemble des utilisateurs d’instruments PicoScope. Le logiciel est compatible avec les systèmes d’exploitation Windows, macOS et Linux.
