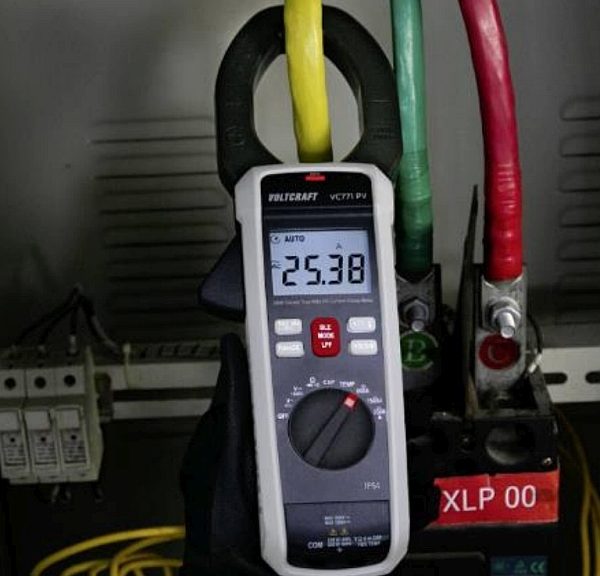

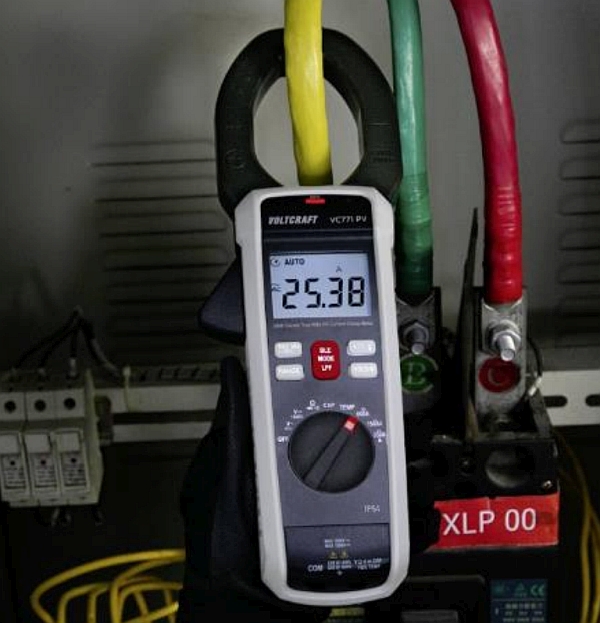

- La pince ampèremétrique VC-771 PV de Voltcraft, commercialisée par Conrad, offre des capacités de mesure allant jusqu’à 1 500 V en tension continue et 2 000 A en courant continu.
- Cette pince ampèremétrique a été conçu pour répondre aux exigences de mesure de niveaux de tension et de courant élevés dans des installations photovoltaïques, des systèmes industriels à forte consommation d’énergie et des infrastructures liées à la mobilité électrique.
La pince ampèremétrique VC-771 PV est destinée aux environnements où les niveaux électriques dépassent les capacités des instruments de mesure standards. Elle permet la mesure de courants alternatifs jusqu’à 1 500 A, de courants continus jusqu’à 2 000 A, ainsi que de tensions atteignant 1 000 V AC et 1 500 V DC.
Dans les installations photovoltaïques, ces caractéristiques permettent de mesurer les tensions et courants sans interruption du circuit, une contrainte fréquente lors des opérations de mise en service, de maintenance ou de diagnostic. L’ouverture de mâchoire de 52 mm autorise également le contrôle de conducteurs de forte section, couramment utilisés dans les systèmes de production et de distribution d’énergie.
Mesures sans coupure et fonction de filtrage
La mesure de courant par pince permet d’intervenir sur des équipements en fonctionnement, notamment dans les opérations de maintenance de moteurs électriques, de transformateurs ou de lignes d’alimentation industrielles. La pince ampèremétrique VC-771 PV intègre un réglage de zéro pour les mesures en courant continu, destiné à améliorer la stabilité des relevés lorsque des courants élevés sont mesurés.
Dans les applications d’automatisation industrielle, l’instrument dispose d’un filtre passe-bas, utile pour les mesures réalisées en aval de variateurs de fréquence. Ce filtrage vise à atténuer les composantes haute fréquence susceptibles d’altérer la précision des mesures de courant.
Outils de mesure et d’acquisition de données
Au-delà des mesures de courant et de tension, la pince propose un ensemble de fonctions destinées aux contrôles électriques courants. L’affichage repose sur un écran LCD de 6 000 points avec rétroéclairage automatique, facilitant la lecture dans des environnements faiblement éclairés.
La pince ampèremétrique VC-771 PV intègre une interface Bluetooth permettant l’enregistrement et l’exploitation des données de mesure via une application mobile. Un éclairage intégré au niveau de la tête de la pince améliore la visibilité des points de mesure. L’instrument prend également en charge des fonctions telles que la détection de tension sans contact (NCV), le maintien de valeur, l’enregistrement des valeurs minimales et maximales, ainsi que la mesure de fréquence et de température.
Conception adaptée aux conditions de terrain
Conçue pour une utilisation sur site, la pince ampèremétrique est protégée contre la poussière et les projections d’eau selon l’indice IP54. Elle est équipée d’un cadre de protection en caoutchouc et de dispositifs d’alerte signalant une surcharge ou un niveau de batterie faible. Une fonction d’extinction automatique intervient après une période d’inactivité afin de limiter la consommation d’énergie.
Sur le plan de la sécurité électrique, la pince ampèremétrique VC-771 PV est conforme aux catégories CAT IV 1000 V et CAT III 1500 V, ce qui la rend compatible avec des interventions sur des installations de distribution et des équipements industriels soumis à des niveaux de tension élevés.
