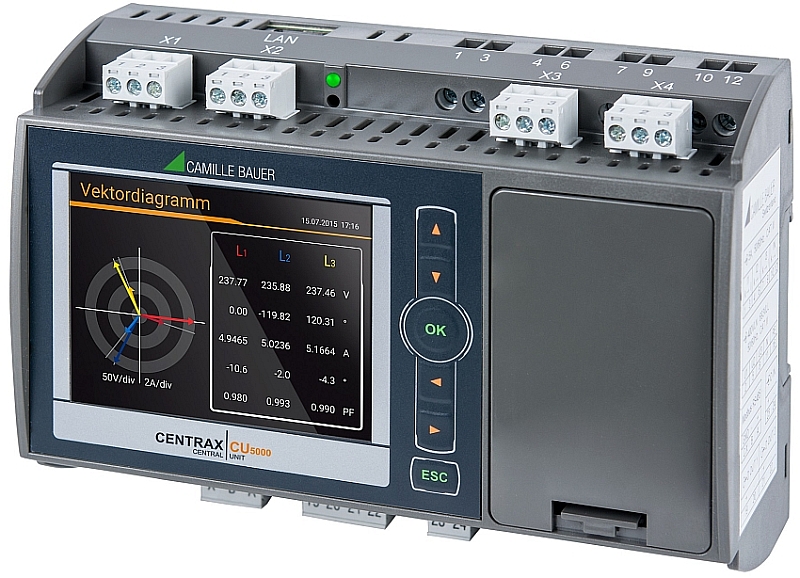

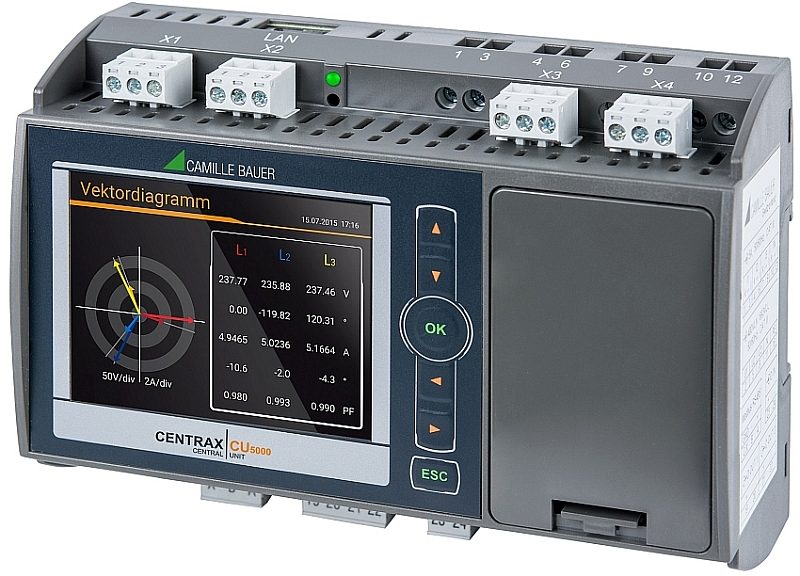

Centrale de contrôle de la qualité électrique Centrax CU5000 de Camille Bauer Metrawatt

La Centrax CU5000 de Camille Bauer Metrawatt assure la surveillance automatique des paramètres énergétiques

  • Camille Bauer Metrawatt a intégré un automate programmable et une centrale de mesure de courant fort dans un même boîtier.
  • Le concept 2-en-1 de la centrale Centrax CU500 supprime le recours à un contrôleur indépendant.
  • Cette centrale de mesure est conçu pour être fixée sur rail DIN dans les armoires électriques.
  • La version CU3000 autorise quant à elle son installation sur tableau.


Le modèle Centrax CU5000 de Camille Bauer Metrawatt repose sur la plate-forme existante de la gamme Sineax DM5000.

Plus de 1500 mesures de paramètres électriques peuvent être collectées et enregistrées pour évaluer l’état et la qualité du réseau, ainsi que la consommation d’énergie.

Les paramètres de mesure peuvent être configurés via l’écran TFT (320x240px) ou une interface web.

L’équipement répond au standard de sécurité électrique de la Class III 690V, et peut donc être directement connecté aux réseaux basse tension.

L’automate programmable intégré, exploitant le logiciel de programmation d’automatismes Codesys, permet à la centrale Centrax CU5000 de transmettre les données de mesure à des entrées/sorties, ou de les mettre à disposition via un bus numériques.

La centrale Centrax CU5000 est dotée d’entrées et de sorties numériques, de sorties analogiques et d’une interface Modbus/RTU et Modbus/TCP.

Cette solution propose des applicatifs tels que l’équilibrage de charge du réseau électrique, la gestion des charges, la capture des différents types de consommation pour la gestion de l’énergie dans les environnements industriels, la surveillance des équipements de production (transformateurs, moteurs, groupes électrogènes, etc.), la compensation de la puissance réactive ou la commande explicite des procédés.

Les fonctionnalités de l’appareil permettent de créer des solutions autonomes qui peuvent s’interfacer à des systèmes de commande et de contrôle ( Scada ou Smartcollect de Camille Bauer Metrawatt).

Trois niveaux de contrôle sont proposés :

  • Basic: Traitement des données de l’appareil de mesure via les entrées/sorties.
  • Advanced : D’autres instruments peuvent être mis en réseau avec le contrôleur via les interfaces Modbus. Possibilité de lire et d’exploiter les données d’autres instruments via Modbus RTU/TCP, ainsi que de déclencher des processus dépendants du temps. D’autres données telle que la consommation d’énergie, des valeurs mesurées ou d’état peuvent être collectées et traitées.
  • Professionnal : Création d’une interface de visualisation web personnalisée et utilisation de l’afficheur local pour des visualisations personnalisées.


Principales caractéristiques de la Centrax CU5000 :

  • Mesure directe jusqu’ à 690V, CATIII
  • Surveillance de l’état: classe 0.1 (U/I), classe 0.2 (P/Q/S)
  • Analyse de la consommation d’énergie, classe 0.5S (compteur, profils de charge, analyse des tendances)
  • Analyse harmonique selon IEC 61000-4-7
  • Surveillance des déséquilibres du système
  • Affichage graphique des mesures (avec option affichage TFT)
  • Interface Ethernet (Modbus/TCP)
  • Paramétrage de l’appareil via le navigateur WEB
  • Acquisition des mesures via le système de contrôle (serveur Modbus/TCP)
