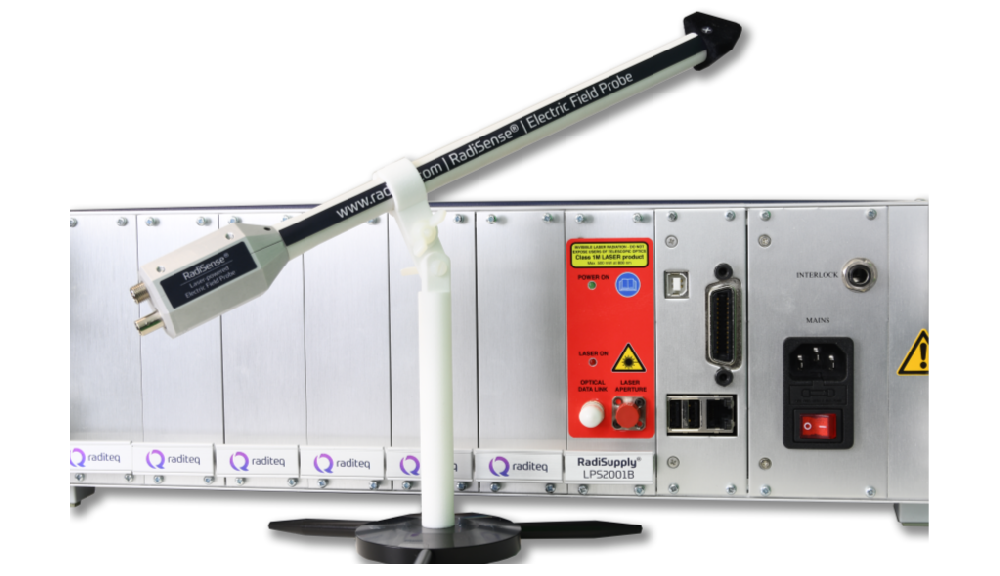

Sonde de mesure de champ électrique RadiSense 26 et système de test CEM RadiCentre de Raditeq

Hemera RF propose les sondes de mesure de champ électrique de la gamme RadiSense 26

  • Raditeq, inventeur de la première sonde de champ électrique alimentée par laser au monde, annonce la gamme de sondes RadiSense 26 destinées aux applications de test CEM.
  • Ces sondes, commercialisées par Hemera RF, peuvent réaliser des mesures isotropes de champ électriques de 0,5 V/m à 1000 V/m sur une gamme de fréquence s’étendant de de 10 MHz à 26 GHz.


Les sondes de la gamme RadiSense 26 sont disponible en deux variantes (RSS2026S et RSS2026H). La sonde RSS2026S présente une précision en réponse en fréquence de +/-1 dB. Elle peut effectuer jusqu’à 100 mesures par seconde (sur chacun des individuel X-Y-Z + valeur isotrope). La sonde RSS2026H peut réaliser des mesures à une cadence pouvant atteindre jusqu’à 1000 mesures/seconde. Sa précision en réponse en fréquence se situe entre -2 dB to + 5 dB.

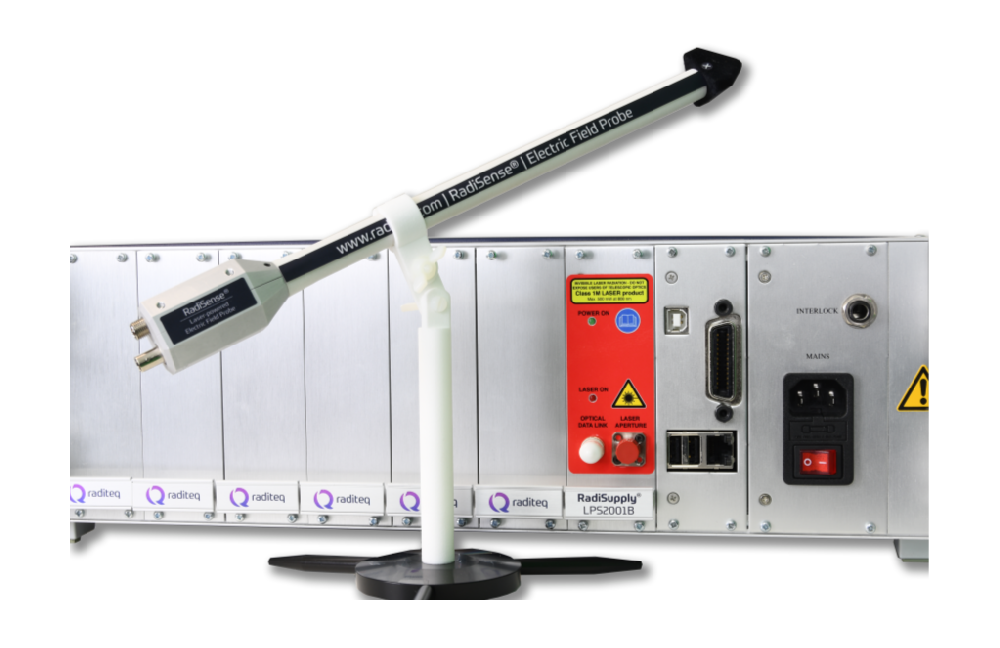

Les sondes RadiSense 26 sont destinée à être utilisée avec le système de test modulaire RadiCentre qui se compose selon la version d’un châssis à 1 emplacement (RadiCentre Slim), 2 emplacements (RadiCentre) ou 7 emplacements (RadiCentre Pro). La sonde se connecte à la carte enfichable d’alimentation laser (modèle LPS2001B) via une double liaison fibrée FC/ST. La carte enfichable assure l’alimentation laser et la communication bidirectionnelle de la sonde. Le câble à fibre optique pour connecter la sonde RadiSense 26 à la carte enfichable LPS2001B est disponible en standard en trois longueurs (10, 20 ou 30 m). D’autres longueurs, pouvant atteindre 100 m, sont disponibles sur demande.

Les paramètres d’ajustement de la linéarité sont sauvegardés dans la sonde. En outre, les données d’étalonnage de la réponse en fréquence des axe X-Y-Z peuvent être mémorisées sur la sonde en tant que données de correction utilisateur. Par conséquent, il n’est plus nécessaire d’appliquer au niveau du logiciel de traitement des mesures les corrections fréquentielles sur chacun des axes.

Les sondes RadiSense sont prises en charge par les logiciels RadiMation et RadiMation Pro destinés à la mise en œuvre et au pilotage automatique de séquences de test et mesure CEM.

Ces sondes RadiSense peuvent également être gérées par d’autres logiciels de test CEM du marché tels que les logiciels TILE d’ETS Lindgren et EMC32/Elektra de Rohde & Schwarz.

# Aperçu des caractéristiques des sondes RadiSense 26 :

  • Plage de mesure du champ électrique : 0,5 à 1000 V/m
  • Niveau d’entrée maximal : 2000 V/m
  • Plage de fréquences : de 10 MHz à 26 GHz
  • Résolution : 0,001 V/m < 0 – 10 V/m – 0,01 V/m < 10 – 100 V/m – 0,1 V/m > 100 – 1000 V/m
  • Précision :
    – Isotropie : ± 0,5 dB @ 1 GHz
    – Linéarité  : ± 0,5 dB ± 0,5 V/m
