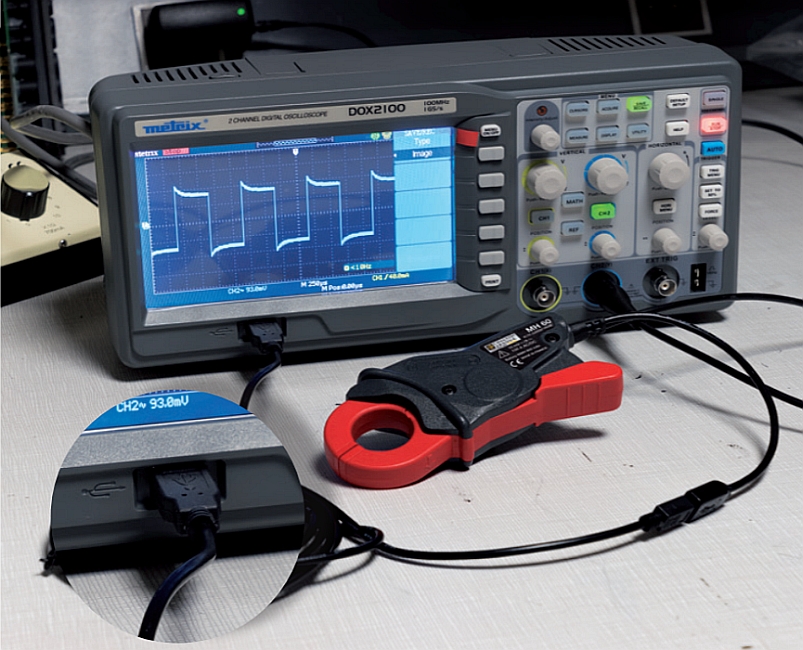

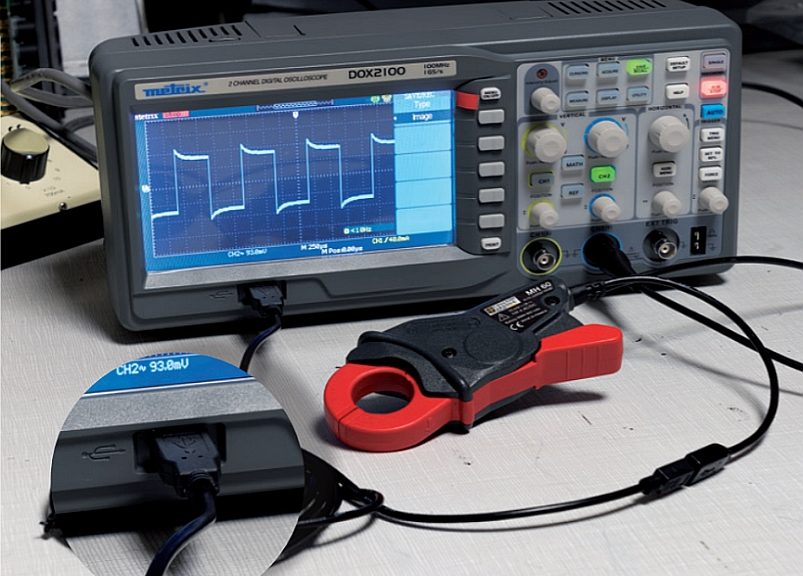

- Chauvin Arnoux propose la sonde de courant MH60 utilisable avec un multimètre graphique ou un oscilloscope doté d’une connecteur BNC.
- Cette sonde permet de mesurer et de visualiser des courants sur le terrain ou en laboratoire.
- La sonde MH60 mesure des courant AC et DC sur une bande de fréquences de 1 MHz grâce à une double technologie effet
Hall/Transformateur.
Avec un un diamètre d’enserrage de 26 mm et une capacité de mesure jusqu’à 100 A, la sonde MH60 de Chauvin Arnoux s’adresse à diverses applications : électronique de puissance, automobile, fabricants de matériels électriques…
Elle est alimentée par l’oscilloscope via un connecteur µUSB ou par l’intermédiaire d’un adaptateur secteur 5VDC. Elle intègre un NiMh offrant une autonomie d’environ 8 heures.
# Principales caractéristiques de la sonde MH60 :
- Intensité de 10 mA à 100 A AC+DC (140 Acrête)
- Signal de sortie : 10 mV/A
- Bande passante : 1 MHz
- Filtres commutables : 30 kHz, 3 kHz
- Diamètre d’enserrage de 26 mm
- Sécurité électrique : 300 V CAT III ou 600 V CAT II selon l’IEC 61010.
- Système de compensation automatique « ZéroDC » pour se prémunir des parasites, des dérives magnétiques et électroniques
- Système de compensation des effets du champ terrestre et autres champs continus constants pour s’affranchir des
problèmes de position ou d’orientation de la pince qui pourrait fausser la mesure
# Applications typiques :
- Contrôle des signaux de commande en électronique de puissance (MLI)
- Contrôle de la qualité du signal et de l’efficacité (rendement) d’un convertisseur DC / AC
- Contrôle de l’activation/désactivation des équipements d’un véhicule
- Contrôle et la visualisation de signaux dans le cadre de travaux pratique (formation, enseignement)
- Installation et maintenance de matériels, de machines de faible puissance
