- La gamme d’oscilloscopes de table de la série DOX 2000B de Metrix comprend trois modèles couvrant des bandes passantes de 25 MHz, 70 MHz et 100 MHz.
- Ces instruments numérisent les signaux à une fréquence d’échantillonnage maximale atteignant 250 Méch./s ou 500 Méch./s sur chacune de leurs deux voies.
- Ils présentent uen capacité mémoire de 1 Mpts par canal (2 Mpts en mode entrelacé).
- Ces oscilloscopes intègrent écran TFT couleur au format 16/9 de 800×480 pixels de résolution.
Les oscilloscope de la gamme DOX2000B offre plusieurs modes d’affichage : normal, persistant, format YT ou XY, réglage des couleurs, du graticule, de la luminosité, du contraste…
Les menus sont disponibles en cinq langues : français, anglais, espagnol, italien, allemand.
Les deux entrées BNC sont associées à une voie dédiée au déclenchement externe et un signal pour la calibration de sonde.
Le port de communication « USB Host peut être employé l’enregistrement de données sur une clé USB. Il permet également la connexion d’une sonde isolée pour la mesure de courant, telle que la sonde MH60 de Chauvin-Arnoux.
Il est possible de visualiser à l’écran 32 mesures simultanément. Ces mesures automatiques standards sont sélectionnables par l’utilisateur et ajustables via des curseurs.
Outre la fonction zoom, les DOX 2000B offrent cinq fonctions mathématiques exécutable en temps réel sur deux affichages distincts : addition, soustraction, multiplication, division et FFT.
Une fonction de test de masque Bon/Mauvais (Pass/Fail ) est également proposée. Elle permet de suivre l’évolution des signaux, et de s’assurer que le signal d’entrée se situe dans le gabarit prédéfini par l’utilisateur.
Des filtres numériques sont disponibles pour éviter la perturbation du signal de déclenchement.
Des modes d’enregistrements permettent la surveillance en continu de signaux évoluant lentement.
Les ports USB et RJ45 (Ethernet), situés en face arrière, permettent la communication de l’oscilloscope avec un PC via le logiciel Easyscope qui autorise le pilotage, les tests et la récupération de fichiers trace et de copies d’écran.
La gamme DOX2000B de Metrix comprend trois modèles :
- DOX 2025B, bande passante 25 MHz, vitesse d’échantillonnage 250 Méch./s (2 voies), 500 Méch./s (une voie) et 10 Géch./s pour les signaux répétitifs.
- DOX 2070B, bande passante 70 MHz, vitesse d’échantillonnage 500 Méch./s (2 voies), 1 Géch./s (une voie) et 50 Géch./s pour les signaux répétitifs.

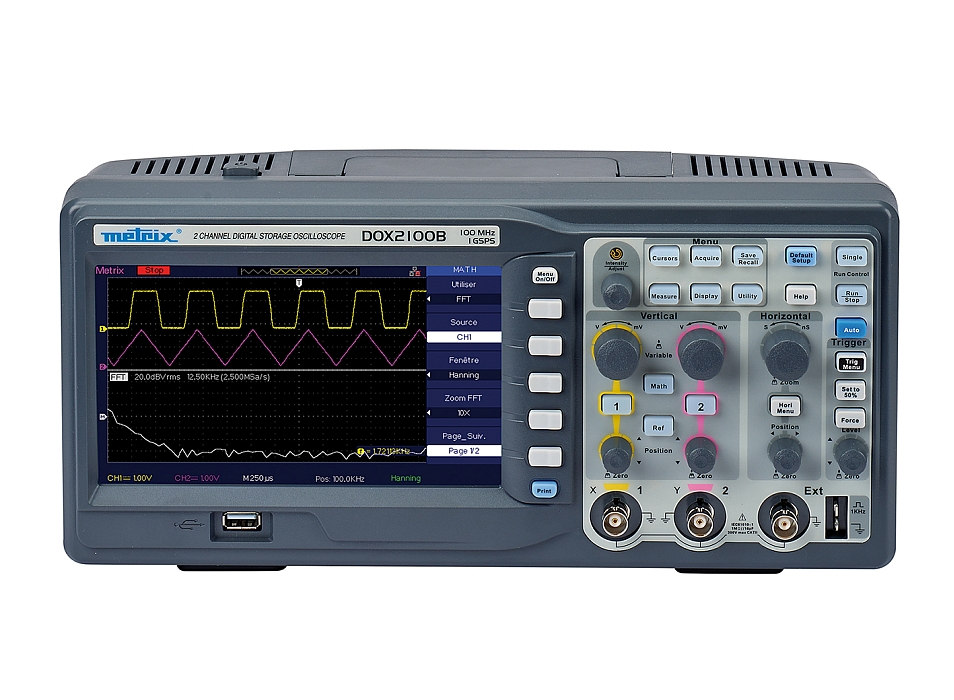

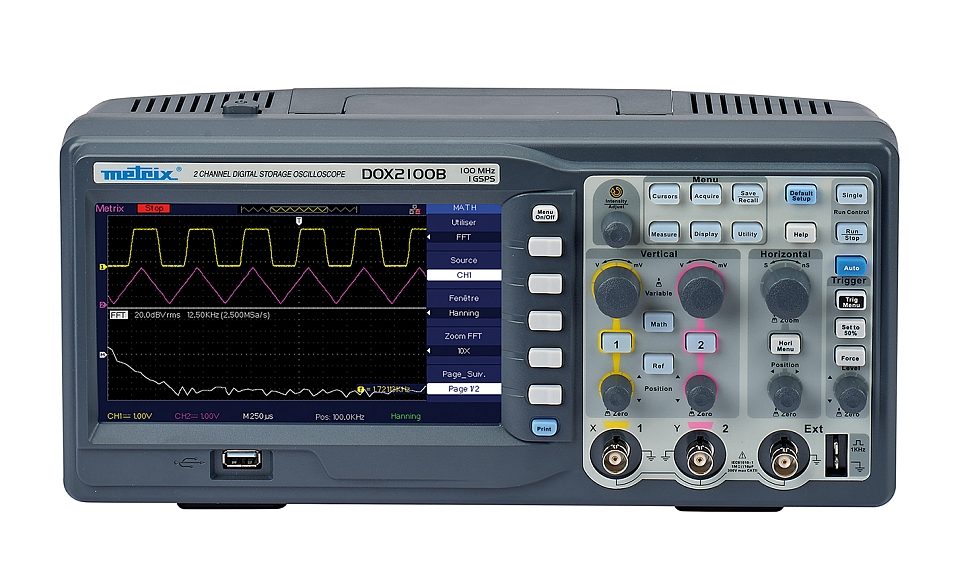

- DOX 2100B, bande passante 100 MHz, vitesse d’échantillonnage 500 Méch./s (2 voies), 1 Géch./s (une voie) et 50 Géch./s pour les signaux répétitifs.
Autres caractéristiques des oscilloscopes DOX2000B :
- Résolution verticale : 8 bits
- Déclenchements : Front, largeur d’impulsion (20 ns-10s), vidéo (Pal, Secam, NTSC), pente, alterné
- Profondeur mémoire max : 32 Kpoints (DOX 2025B), 2 Mpoints (DOX 2070B / DOX 2100B)
- Capture de transitoires : Durée minimum d’événements de 10 ns
- Modes d’affichages : Points ou vecteurs – Persistance (1 s, 2 s, 5 s, 10 s, 20 s ou infinie) ou Moyennage (facteur
de 4 à 256) - Analyseur FFT : FFT calculée sur 1024 points – Affichage simultané trace + FFT – 4 fenêtrages (rectangle, hamming, hanning, blackman)
