- En 2025, plusieurs fabricants ont lancé de nouveaux oscilloscopes couvrant tous les segments du marché, depuis les modèles compacts d’entrée de gamme jusqu’aux instruments ultrarapides destinés à la recherche et aux applications avancées.
- Ces annonces mettent en avant des tendances communes : généralisation de l’acquisition haute résolution (10 à 12 bits), augmentation des profondeurs mémoire, intégration d’outils d’analyse avancés…
Rohde & Schwarz ouvre le bal avec la série MXO 3, oscilloscopes 12 bits capables d’acquérir jusqu’à 4,5 millions de formes d’onde par seconde grâce à leur ASIC dédié. Equipés d’un large éventail d’options (MSO pour acquisition de signaux analogiques et numériqeus, générateur 50 MHz, décodages protocolaires), ils jouent la carte de la polyvalence.
Sur le segment haute performance, Tektronix frappe fort avec la DPO Série 7, une plateforme couvant des fréquences allant de 8 à 25 GHz affichant un échantillonnage temps réel de 125 Géch/s. Dotée d’ASICs de nouvelle génération, elle cible clairement les domaines de pointe : communications haut débit, physique expérimentale, quantique…
Au milieu de gamme, plusieurs constructeurs renforcent leur position. Voltcraft propose la gamme DOV pourvue d’un écran tactile 7”, tandis que Pico poursuit sa stratégie modulaire avec le PicoScope 3000E et enrichit sa série 9400A jusqu’à 33 GHz.
Teledyne Test Tools et Rigol Technologies consolident leurs offres haute résolution avec la série T3DSO3000HD pour le premier et les gammes MHO2000 et DHO/MHO5000 pour le second. Ces oscilloscopes sont équipé de convertisseurs analogiques/numériques de 12 bits de résolutions et de diverses fonctionnalités de déclenchement et de décodage de bus.
Enfin, Rohde & Schwarz étend l’écosystème MXO avec ScopeStudio, une application PC permettant d’analyser hors-ligne les acquisitions complexses de ses oscilloscopes. Une démarche qui répond à l’évolution des pratiques en laboratoire, où l’analyse logicielle occupe une place croissante.
– Synthèse des oscilloscopes annoncés sur Actutem en 2025 –

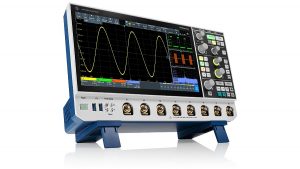

# Oscilloscopes de la Série MXO 3 de Rohde & Schwarz
- Nombre de voies : 4 ou 8
- Bande passante de 100 MHz, 200 MHz, 350 MHz, 500 MHz et 1 GHz.
- Viesse d’échantillonnage 2,5 à 5 Géch./s selon le nombre de voies actives.
- Résolution 12 bits (jusqu’à 18 bits en mode HD).
- Acquisition très rapide grâce à l’ASIC MXO-EP : 4,5 M acquisitions/s, 600 000 déclenchements/s, 50 000 FFT/s.
- Mémoire jusqu’à 500 Mpts.
- Ecran tactile Full HD de 11,6 pouces
- Eventail d’options : MSO (16 voies numériques), générateur 50 MHz, décodages protocolaires.
- Positionnement marché : instruments polyvalents combinant haute résolution, rapidité et prix compétitif.

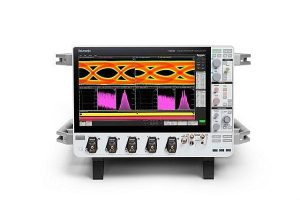

# Oscilloscopes DPO Série 7 de Tektronix
- 4 voies avec bande passante de 8 à 25 GHz.
- Échantillonnage 125 Géch./s (temps réel).
- Mémoire jusqu’à 2 Gpoints.
- Résolution 10 bits avec un bruit extrêmement faible
- ENOB jusqu’à 7,5 bits à 8 GHz.
- Nouvelle architecture reposant sur deux ASIC de génération nouvelle (Tek079 / Tek085).
- Ecran tactile de 15,6 pouces.
- Autres caractéristiques : analyseurs de bus, , interface 10G, compatibilité sondes TekConnect.

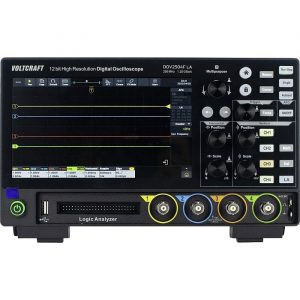

# Oscilloscopes Série DOV de Voltcraft
- Bande passante de 70 à 250 MHz
- 2 à 4 voies
- Ecran tactile de 7 pouces
- Résolution 12 bits
- Vitesse d’échantillonnage jusqu’à 1,25 Géch/s
- Profondeur mémoire jusqu’à 50 à 100 Mpts.
- Options générateur arbitraires, 16 voies logiques, décodage protocoles (CAN, SPI, I2C…).
- Positionnement : oscilloscopes compacts accessibles pour laboratoires, enseignement et maintenance.
# Oscilloscopes modulaires PicoScope 9400A
- 4 canaux
- Bande passante de 6 à 33 GHz
- Échantillonnage jusqu’à 5 Téch./s (SXRTO)
- Résolution 12 bits, gigue < 1,5 ps
- Outils d’analyse avancés (diagramme de l’œil, mesures PAM4, récupération d’horloge).
* Pilotage intégral sur PC via USB.

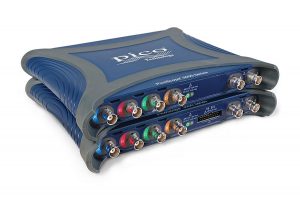

# Oscilloscopes PicoScope 3000E
- Modèles d’entrée de gamme
- 4 voies
- Bande passante de 100 ou 200 MHz
- Résolution de 10 bits
- Vitesse d’échantillonnage jusqu’à 5 Géch/s
- Mémoire jusqu’à 2 Gpts
- Options MSO (entrées numériques), générateurs arbitraire 200 Méch/s, décodages de protocoles.
- Pilotage PC : USB-C, logiciel PicoScope 7 multiplateforme.
# Oscilloscopes de la Série MHO2000 de Rigol
- 4 voies.
- Bande passante 200 ou 350 MHz.
- 12 bits de résolution
- Vitesse d’échantillonnage jusqu’à 2 Géch/s
- Écran tactile de 10,1 pouces
- Mémoire jusqu’à 250 Mpts/voie.
- Analyseur logique intégré, générateur 16 bits / 50 MHz.
- Alimentation par batterie

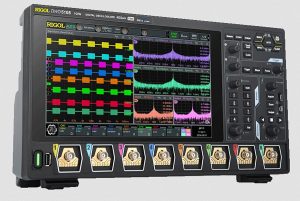

# Oscilloscopes de la série DHO/MHO5000 de Rigol
- 4 à 8 voies
- Bande passante de 500 MHz ou 1 GHz.
- Résolution de 12 bits
- Vitesse d’échantillonnage jusqu’à 4 Géch/s.
- Mémoire jusqu’à 500 Mpts.
- Ecran de 10,1 pouces.
- Option MSO 16 voies numériques, générateur arbitraire, analyse de spectre, bus série

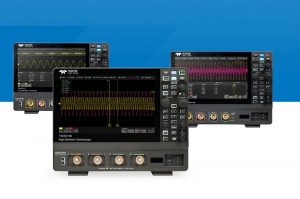

# Oscilloscopes T3DSO3000HD de Teledyne Test Tools
- Bande passante : de 200 MHz à 1 GHz
- 4 entrées analogiques
- Résolution de 12 bits
- Fréquence d’échantillonnage (max.) : 4 Géch/s (sur 2 voies), 2 Géch/s (sur 4 voies)
- Profondeur de mémoire : 100 Mpts/ch (sur 4 voies)
- Ecran de 10,1 pouces.
- 16 entrées numériques (option)
- Générateur de forme d’onde 50 MHz intégré

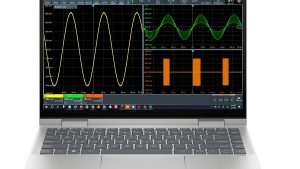

# Outils logiciels associés
Rohde & Schwarz a lancé R&S ScopeStudio, logiciel PC reprenant les capacités d’analyse des MXO :
- Import/export de sessions,
- mesures, FFT, math, SmartGrid,
- décodage protocoles,
- licence perpétuelle peu coûteuse.
| Fabricant / Modèle | Voies | Bande passante | Échantillonnage max. | Résolution | Mémoire | Spécificités |
|---|---|---|---|---|---|---|
| Rohde & Schwarz – MXO 3 | 4 ou 8 | 100 MHz → 1 GHz | 2,5–5 Géch/s (selon voies actives) | 12 bits (mode HD jusqu’à 18 bits) | 125 Mpts (jusqu’à 500 Mpts en option) | ASIC MXO-EP (4,5 M acqu./s, 600k triggers/s, 50k FFT/s), écran 11,6″, options MSO 16 voies, AWG 50 MHz, décodages protocolaires. |
| Tektronix – DPO Série 7 | 4 | 8 GHz → 25 GHz | 125 Géch/s (temps réel) — 12,5 Téch/s (interpolé) | 10 bits | 500 Mpts (standard) → 1–2 Gpts (options) | Architecture ASIC/FPG A/GPU (Tek079/Tek085), très faible bruit, ENOB 7,5@8GHz → 6,5@25GHz, écran 15,6″, LAN 10G SFP+, sondes TekConnect. |
| Voltcraft – DOV | 2 ou 4 | 70 MHz, 100 MHz, 125 MHz, 250 MHz | 1,25 Géch/s | 12 bits | 50–100 Mpts | Écran tactile 7″, interfaces USB/LAN/HDMI, options MSO 16 voies, AWG (sur 125/250 MHz), décodages bus série, format compact. |
| Pico Technology – PicoScope 9400A | 4 | 6 GHz, 16 GHz, 25 GHz, 33 GHz | Jusqu’à 5 Téch/s (SXRTO) | 12 bits | (variable selon configuration) | Architecture SXRTO (échantillonnage séquentiel superposé), jitter <1,5 ps, analyse PAM4/NRZ, pilotage PC via USB, adapté SI et tests semi-conduc. |
| Pico Technology – PicoScope 3000E | 4 (+16 numériques option) | 100 MHz / 200 MHz | 5 Géch/s | 10 bits | 2 Géch. (acquisition segmentée) | USB-C piloté par PC, AWG 14 bits @200 Méch/s, plus de 40 décodeurs, logiciel PicoScope 7 multiplateforme. |
| Rigol – MHO2000 | 4 | 200 MHz / 350 MHz | 2 Géch/s | 12 bits | 250 Mpts/voie | Analyseur logique intégré, générateur 16 bits/50 MHz, bon rapport fonctionnalités/prix, nombreux décodages bus. |
| Rigol – DHO/MHO5000 | 4 à 8 (MHO: 4 ou 6 + 16 numériques) | 500 MHz / 1 GHz | Jusqu’à 4 Géch/s (sur 2 voies), 2 Géch/s sur toutes les voies | 12 bits | 500 Mpts | MSO 16 voies optionnel, AWG en option, grand affichage tactile 10,1″, riche jeu d’outils d’analyse. |
| Teledyne – T3DSO3000HD | 4 | 200 / 350 / 500 MHz / 1 GHz | 4 Géch/s (2 voies) / 2 Géch/s (4 voies) | 12 bits | 100–400 Mpts (selon config.) | Capture jusqu’à 890k wfm/s en séquence, >50 mesures automatiques, serveur Web intégré, options MSO et AWG. |
