- L’analyse de la réponse en fréquence d’un équipement sous test, à l’aide de diagrammes de Bode, est maintenant réalisable avec certaines gammes d’oscilloscopes de Rohde & Schwarz.
- Une option logicielle rend possible l’analyse de la réponse aux variations de fréquence entre 10 Hz et 25 MHz sans recourir à un instrument complémentaire.
Cette option pour l’analyse de réponse en fréquence est disponible pour les oscilloscopes des gammes R&S RTB2000, R&S RTM3000 et R&S RTA4000 de Rohde & Schwarz.

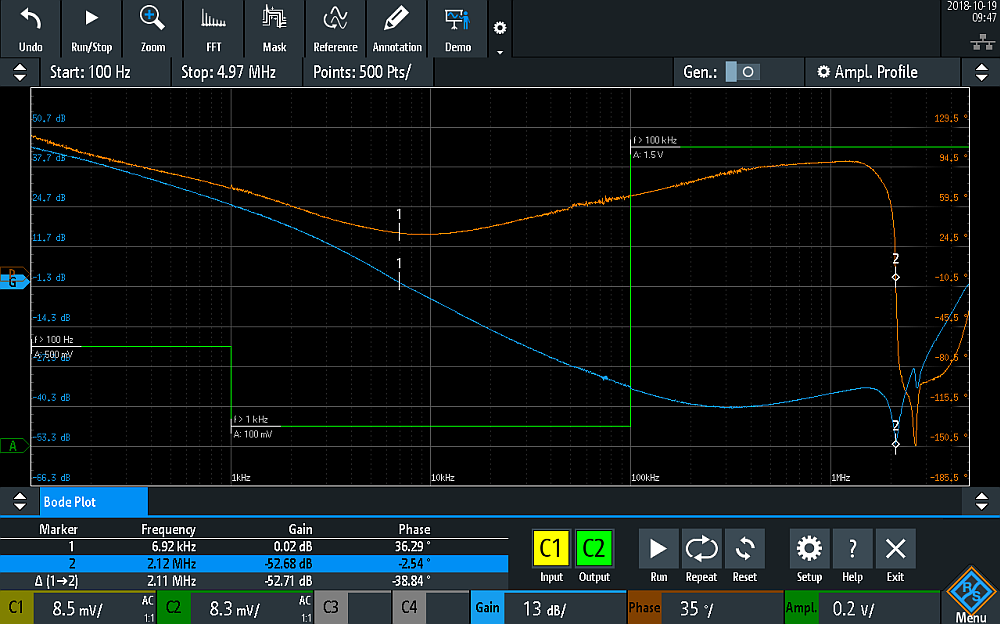

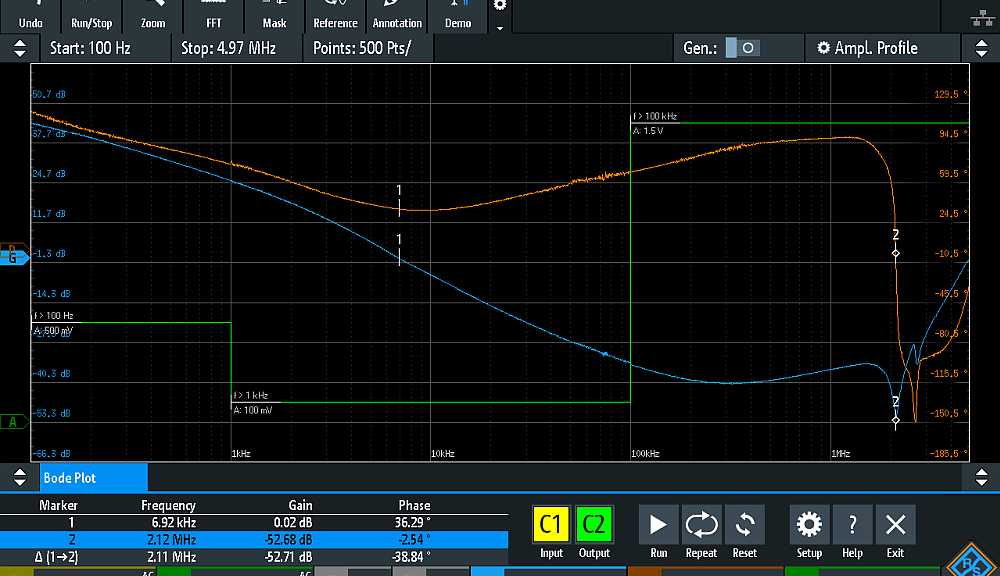

Grâce à l’option R&S RTx-K36, les oscilloscopes proposent l’affichage simultanée des diagrammes de Bode pour la phase et le gain en fonction de la fréquence.
Les analyseurs de réseau vectoriel utilisés pour la mesure de la réponse d’une boucle de contrôle et du PSRRR (power supply rejection ratio), ou pour la caractérisation de composants passifs, ne couvrent, le plus souvent, pas les fréquences inférieures à 9 kHz et nécessitent un investissement bien plus élevé qu’un oscilloscope. Selon Rohde & Schwarz, il est dorénavant possible, avec l’oscilloscope d’entrée de gamme R&S RTB2000, d’effectuer des mesures de réponse en fréquence à partir de 10 Hz à un prix très attractif.
Outre les mesures classiques dans le domaine temporel réalisables avec les oscilloscopes, les R&S RTB2000, R&S RTM3000 et R&S RTA4000, dotés de convertisseurs Analogique/Numérique de 10 bits de résolution, peuvent également effectuer des analyses de réponse en fréquences du gain et de la phase.
L’option R&S RTx-K36 (diagramme de Bode) est disponible auprès de Rohde & Schwarz et de certains de ses distributeurs.
Cette option logicielle est commercialisée au prix de 490 € pour un oscilloscope R&S RTB2000.
Cette option est offerte gratuitement jusqu’au 30 juin 2019 à tous les clients équipés d’un RTB2000, RTM3000 ou RTA4000 avec le pack d’option « PK1 ». Il leur suffit d’en faire la demande par email à l’adresse contact.rsf@rohde-schwarz.com en indiquant le numéro de série de leur(s) instruments(s).
