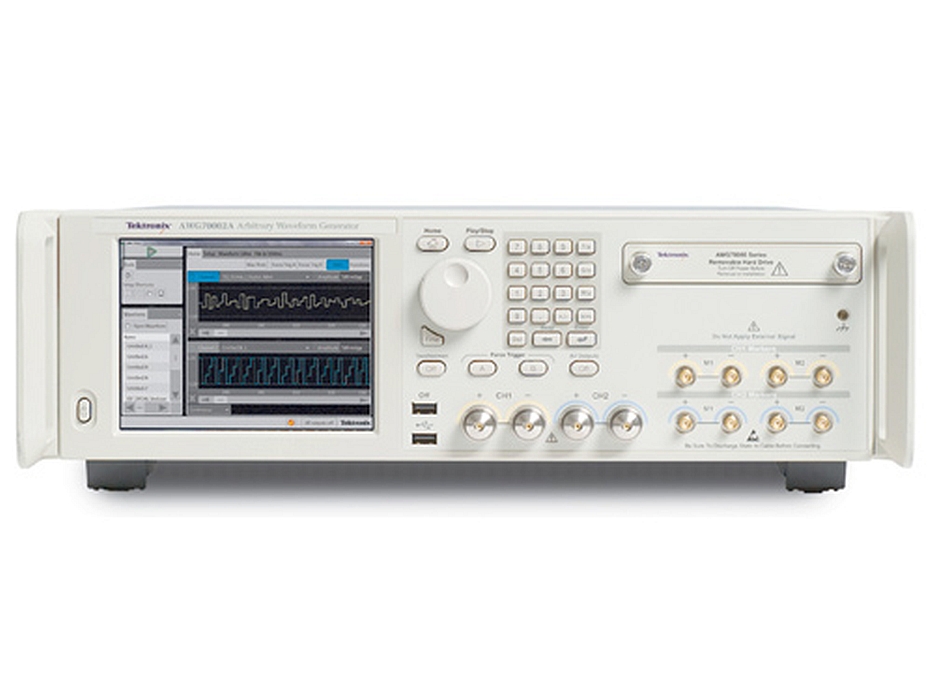

- Tektronix dote le générateur de formes d’ondes arbitraires de la série AWG70000B de nouvelles fonctionnalités.
- La profondeur mémoire disponible, qui atteint désormais 32Géch, est doublée par rapport à la génération précédente.
- Une nouvelle fonction ‘’Streaming Waveform ID’’ permet de générer des signaux plus représentatifs du monde réel lors des processus de simulation, et l’évaluation des formats de signaux modulés.
Les séquences de signaux mis en œuvre par les systèmes sophistiqués employés dans les domaines de la guerre électronique ou encore des communications sans fil doivent pouvoir être modifiés dynamiquement durant le déroulement des scénarios de test. De telles applications exigent la possibilité de recréer plus finement les signaux du monde réel et de réaliser des tests à partir de signaux évoluant rapidement.
Pour ce faire, Tektronix dote ses générateurs de signaux arbitraires de la gamme AWG70000B de la nouvelle fonction « Streaming Waveform ID » (identification de forme d’ondes en continu).
La fonction Streaming Waveform ID permet d’accéder immédiatement à un maximum de 16 383 séquences successives, via une connexion directe à Ethernet. Cet accès étendu rend possible la modification des scénarios de manière réactive afin de reproduire beaucoup plus précisément les signaux rencontrés dans l’univers réel lors de simulations.
En R&D, dans le domaine des communications sans fil, il devient par exemple désormais possible de modifier à la volée lors de déploiements réels les types de modulation afin de simuler des radars Doppler, des obstructions de propagation par des bâtiments ou d’autres obstacles, afin de tester la robustesse du signal multiplexé de type OFDM (orthogonal frequency division multiplexing).
Le générateur de la série AWG70000B, qui exploite le système d’exploitation Microsoft Windows 10, peut échantillonner les signaux à une cadence maximale de 50 Géch./s avec une résolution verticale de 10 bits. Il présente une plage dynamique exempte de parasites (SFDR pour spurious-free dynamic range) pouvant atteindre -80 dBc.
SourceXpress, logiciel tournant sur PC, permet la création des formes d’ondes à générer et le contrôle de plusieurs générateurs AWG. SourceXpress propose une bibliothèque de plug-ins afin de fournir des fonctionnalités de création de formes d’onde optimisées pour les diverses applications, RF, simulation radar, Bus série haute vitesse, transmissions optiques..
Les générateurs de la série AWG70000B dotées de ces nouvelles fonctionnalités sont commercialisés à partir de 88 300 €.
# Aperçu des spécifications des générateurs AWG70000B
- Nombre de voies analogiques : 1 (AWG70001B) – 2 (AWG70002B)
- Résolution verticale : 8, 9, or 10 bits
- Bande passante analogique : jusqu’à 15 GHz (AWG70001B) – jusqu’à 13,5GHz (AWG70002B)
- Fréquence de sortie : 20 GHz (AWG70001B) – 10 GHz (AWG70002B)
- Vitesse d’échantillonnage maximale : 50 Géch/s (AWG70001B) – 25 Géch/s (AWG70002B)
- Profondeur mémoire : 2 Géch, 32 Géch (AWG70001B) – 2 Géch, 16 Géch (AWG70002B)
