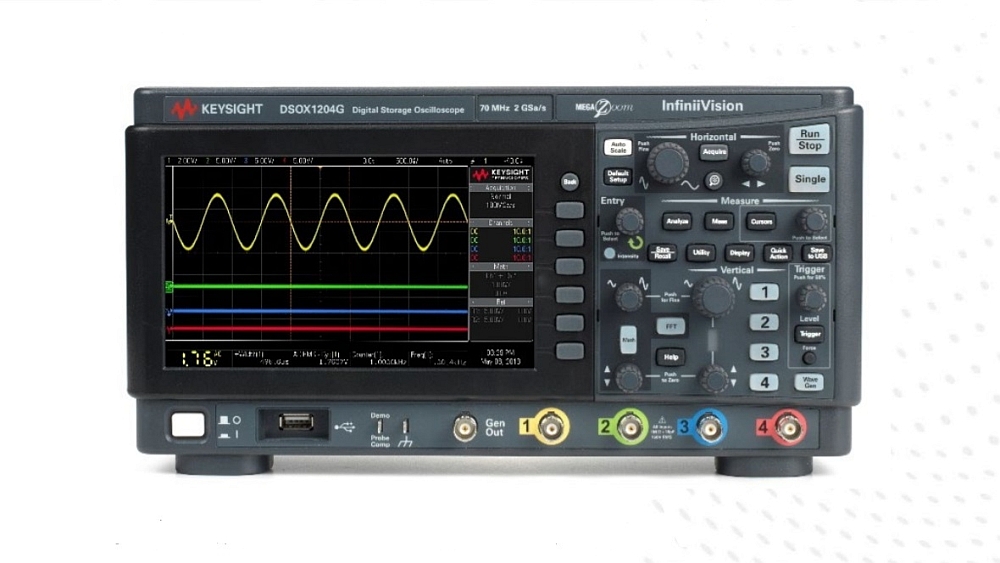

- Keysight Technologies propose les oscilloscopes d’entrée de gamme 1000 X-Series.
- Ces nouveaux modèles sont dotés de 2 ou 4 entrées et d’un écran de 7 pouces.
- Leur bande de fréquences de base de 70 MHz est évolutive jusqu’à 100 ou 200 MHz.
Les oscilloscopes InfiniiVision 1000 X-Series offrent, selon les modèles, une bande passantede 70, 100 et 200 MHz. Leur de bande passante peut être étendue afin de répondre aux évolution de l’application via une licence logicielle.
La technologie ASIC MegaZoom IV permet une mise à jour de 50 000 formes d’onde par seconde associée à une fréquence d’échantillonnage de 2 Géch/s sur tous les canaux sur les modèles 2 voies. Sur les modèles 4 voies, cette cadence d’échantillonnage est de 1Géch/s par voie et 2 Géch/s si seulement la moitié des voies sont utilisées.
Ces oscilloscopes, qui disposent d’une profondeur mémoire maximale de 1Mpts, peuvent intégrer six instruments : analyseur de réponse en fréquence (diagramme de Bode), générateur de fonctions 20MHz, analyseur de protocole de bus série en option, voltmètre numérique et compteur de fréquence.
L’interface Ethernet (LAN) disponible sur les modèles 4 voies permet leur contrôle à distance via le réseau informatique et le partage des informations mesurées via un simple navigateur Internet.
Diverses fonctionnalités sont proposées par ces instruments telles que 24 mesures automatiques, le calcul de la transformée de Fourier rapide (FFT), et le test de masque.
# Principales caractéristiques :
- Bande passante 70 MHz, 100MHz, 200MHz (4 canaux seulement)
- 2 ou 4 canaux analogiques
- Fréquence d’échantillonnage jusqu’à 2 Géch/s
- Profondeur maximale de la mémoire : 1 Mpt
- Ecran WVGA de 7 pouces
- Analyse du protocole série en option : I²C, SPI, UART/RS-232, CAN, LIN
- Interfaces : hôte USB, périphérique USB, LAN (4 canaux uniquement)
- Evolutivité : bande passante, analyseur de protocole série
