- Les alimentations AC/DC de la série ASR-2000 de GW Instek délivrent des tensions AC jusqu’à 350 Vrms et de tension DC de ± 500 Vrms.
- Offrant neuf modes de fonctionnement, ces sources d’alimentation programmables, commercialisées notamment en France par Testoon, couvrent une plage de fréquence allant jusqu’à 1 kHz.
Les alimentations de la série ASR-2000 de GW Instek, dotées d’un écran TFT-LCD de 4,3 pouces, délivrent des formes d’onde répondant aux exigences de diverses applications de test de dispositifs, d’appareils et de composants électriques et électroniques . Le mode Séquence génère des creux de formes d’onde, des surtensions, des affaiblissements, autres modifications du signal représentatives des conditions de fonctionnement anormales des lignes électriques. La fonction Formes d’onde arbitraires permet d’enregistrer et de télécharger des formes d’onde définies par l’utilisateur. Le mode Simulation simule des pannes d’alimentation, des surtensions, des creux de tension, des variations de fréquence, etc.
Ces alimentations mesurent également les valeurs Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, et les harmoniques de tension et de courant jusqu’au 40ème ordre. Le déphasage angulaire de la sortie de tension peut être ajustée selon les exigences du test. Les réglages des paramètres spécifiques (V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP, OPP) assurent la protection de l’unité sous test pendant la mesure. Des fonctions d’alarme de panne de ventilateur et d’alimentation AC sont également intégrées.

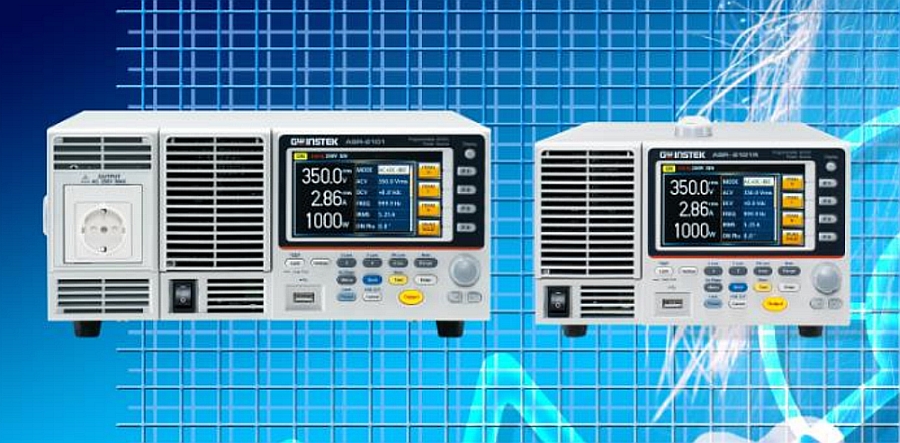

La face avant des modèles ASR-2050/2100 est équipée d’une prise universelle ou d’une prise européenne. Les modèles ASR-2050R/2100R présentent une hauteur de 3U pour une largeur de 1/2 rack.
# Aperçu des caractéritisque alimentations de la série ASR-2000 de GW Instek :
– Puissance de sortie : AC 0 – 350 Vrms, DC 0 – ± 500 Vrms
– Capacité de sortie : 500VA/ 1000VA
– Fréquence de sortie jusqu’à 999,9 Hz
– Sortie DC (100% de la puissance nominale)
– Mesures : Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
– Analyse harmonique de tension et de courant (THDv, THDi)
– Fonction de télédétection
– Fonctions de protection OVP, OCP, OPP, OTP, OTP, détection de panne AC et alarme de panne de ventilateur.
– Génération de formes d’onde arbitraire
– Angle de phase personnalisé pour la sortie On/Off
– Séquence et fonction de simulation (jusqu’à 10 jeux)
– Interface : USB, LAN (standard) ; RS-232+GPIB GPIB (option)
– E/S de commande externe et entrée de signal externe intégrées
– Commande de relais de sortie intégrée
– Capacité mémoire (jusqu’à 10 jeux)
– Serveur Web intégré
