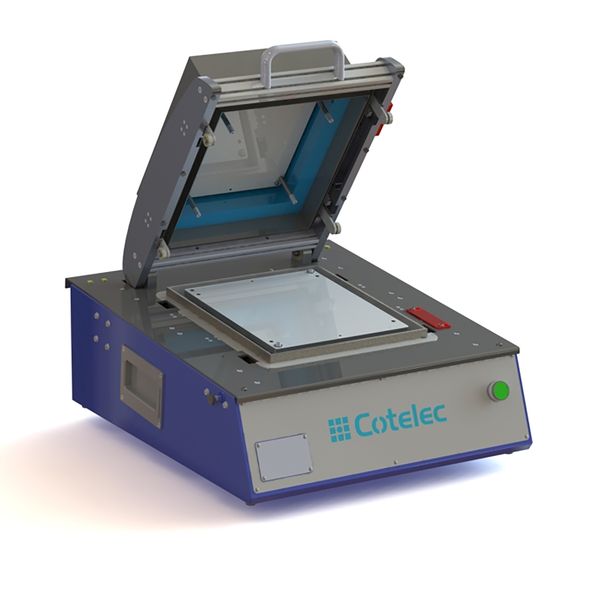

- Cotelec propose l’interface de test RF/HF faradisée à verrouillage pneumatique de la gamme PF2SA-RF80-100, disponible dans des configurations offrant une atténuation de -80 dB ou de -100 dB.
Les interfaces de test RF/HF permettent d’évaluer les composants électroniques dans les bandes de fréquences radio et haute fréquence. Elles reposent souvent sur une cage de Faraday pour isoler les essais des interférences extérieures et éviter que les signaux ne perturbent l’environnement ou ne soient affectés par des sources parasites.
La cage de Faraday intégrée bloque les interférences entre les canaux, réduisant ainsi les pertes d’insertion et le taux d’ondes stationnaires (VSWR). Cette interface couvre une bande de fréquences allant du courant continu à plusieurs GHz, ce qui permet de tester des composants comme les modules Wi-Fi, Bluetooth, 5G, radar ou IoT.
L’interface est compatible avec divers connecteurs RF standards (SMA, SMP, N-Type, MCX, MMCX) et s’intègre aux bancs de test automatisés (ATE) ou manuels. Sa conception modulaire vise à faciliter son adoption dans les lignes de production. Avec une surface utile de 220 mm × 250 mm, elle peut être installée en ligne ou en poste autonome.
Le verrouillage pneumatique semi-automatique (ouverture automatique, fermeture manuelle) limite les contraintes physiques pour les opérateurs, réduisant les risques de troubles musculo-squelettiques. L’ouverture automatique du presseur permet un retrait rapide des pièces, testées conformes ou non. L’appareil, conçu avec des matériaux résistants, est adapté aux environnements industriels exigeants et aux cycles de test répétés.
L’interface de test de la gamme PF2SA-RF80-100 est destinée aux tests répétitifs, notamment sur les lignes de production en série, notamment dans le secteur de la fabrication électronique grand public, où la stabilité, la rapidité et la durabilité des équipements sont nécessaires.
