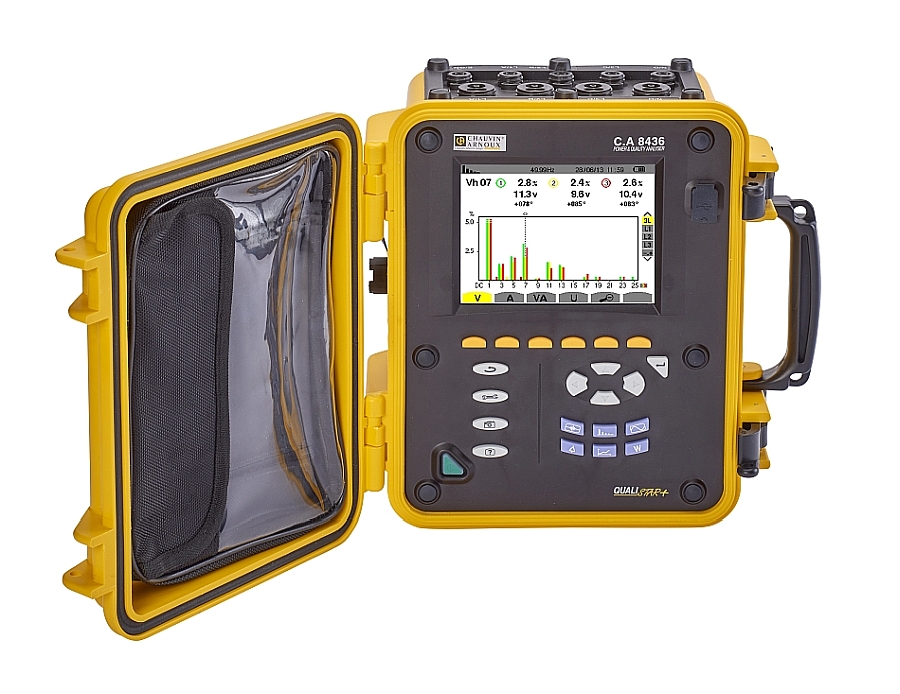

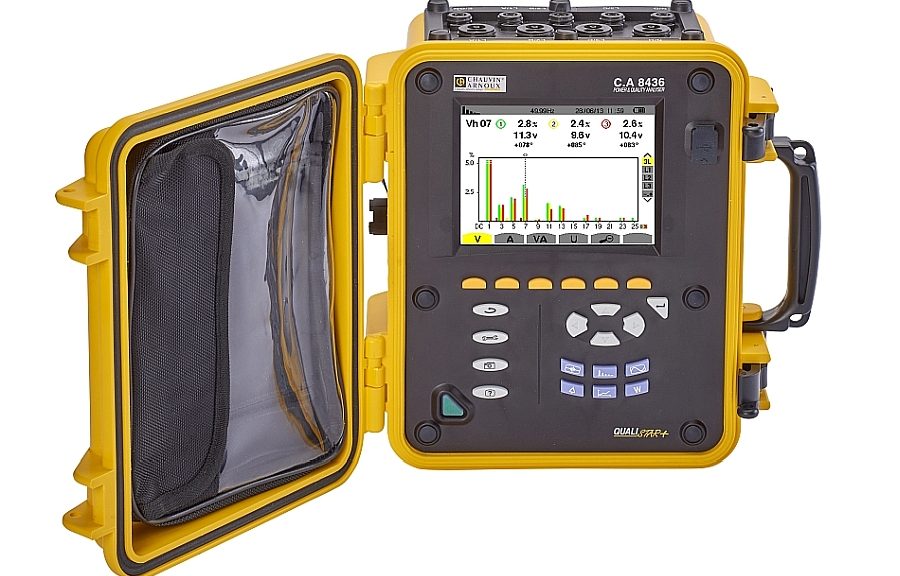

Analyseur de puissance et de qualité d’énergie C.A 8436 Qualistar+ de Chauvin Arnoux.

Chauvin Arnoux complète sa gamme Qualistar+ par l’analyseur de qualité du réseau électrique C.A 8436

  • Chauvin Arnoux propose l’analyseur de puissance et de qualité d’énergie C.A 8436 Qualistar+ dont la robustesse de conception le destine à un emploi sur le terrain.
  • Cet analyseur peut être employé pour les applications industrielles, dans les usines, les ateliers de production, ainsi que dans les armoires de répartition extérieures. Il peut également être utilisé sur tous types d’installation Basse Tension.
  • L’analyseur de puissance et de qualité d’énergie C.A 8436 mesure des paramètres de tension, courant et puissance utiles afin de réaliser le diagnostic d’une installation électrique.


L’analyseur C.A 8436 s’auto-alimente directement par la phase de 100 V à 1000 V, AC ou DC. Il enregistre en continu et en simultané tous les paramètres électriques via ses 5 entrées tension et 4 entrées courant. De nombreuses alarmes permettent la surveillance optimale du réseau électrique. Les mesures de courant bas niveaux (100mA – 10000A) sont possibles grâce à l’utilisation de capteurs flexibles MiniFLEX.

Cet instrument permet de réaliser des bilans de puissance nécessaires à l’élaboration d’un diagnostic d’efficacité énergétique. A l’instar des analyseurs de la gamme Qualistar+, cet appareil est conforme à la norme IEC 61000-4-30, et peut être employé afin d’établir des rapports de mesure en conformité avec la norme EN 50160.

Les mesures de puissance prennent en compte tous les paramètres : la décomposition des puissances réactives, avec notion de puissance nonactive (N), de puissance déformante (D), et de puissance réactive (Q1 ). Tous les paramètres (transitoires, alarmes et formes d’onde), sont capturés et enregistrés simultanément. Les harmoniques (en %f et %r ) sont mesurés et décomposés complètement, y compris sur le conducteur de neutre, avec calcul des tensions et courants déformants.

Le C.A 8436 est doté d’un écran TFT couleur, lequel offre un affichage inversé jour/nuit pour une visualisation plus confortable. La communication entre le C.A 8436 et un PC s’effectue via une liaison USB. Une gamme d’accessoires d’indice d’étanchéité IP67 sont disponibles : cordon secteur, jeux cordons tension, MiniFlex et AmpFlex.

# Aperçu des caractéristiques du C.A 8436 :

  • Tension (TRMS AC+DC) : 2 V à 1 000 V
  • Courant (TRMS AC+DC) : de 5 mA à 10 kA
  • Puissances: W, VA, var,PF, DPF , cos ϕ, tan φ
  • Energies: Wh, VAh, varh, VADh
  • Harmoniques et THD: Oui, du rang 0 à 50, phase
  • Transitoires : 210
  • Flicker: Pst & Plt
  • Inrush sur 10 minutes
  • Enregistrement : 2 semaines à plusieurs années
  • Alarmes: 10 000 de 40 types différents
  • Fonction Peak
  • Représentation vectorielle automatique
  • Langues disponibles : plus de 27
  • Dimensions : 270 x 250 x 180 mm
  • Masse : 3,7 kg
