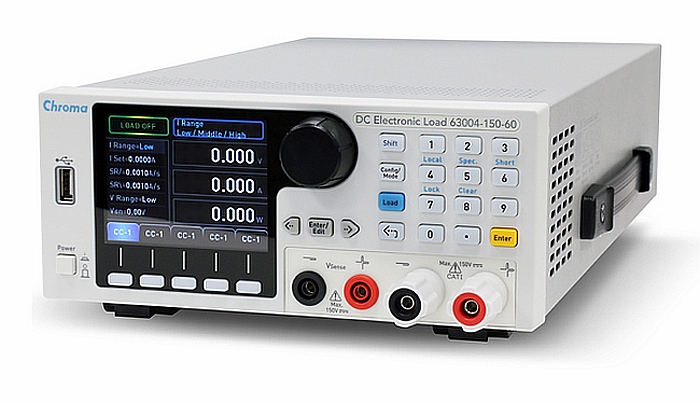

Charges électroniques programmables DC de la série 63000 de Chroma.

Les charges DC de la gamme 63000 de Chroma supportent jusqu’à 350W

  • Chroma Systems Solutions lance la gamme de charges électroniques programmables DC de la série 63000.
  • Les deux modèles de la gamme supportent des puissances jusqu’à 350 watts, de tensions jusqu’à 150 volts et des courants jusqu’à 60 ampères.
  • Ces charges électroniques programmables DC sont destinés au test d’appareils de faible puissance : alimentations à découpage, alimentations AC/DC, convertisseurs DC/DC, adaptateurs, batteries et chargeurs de batteries.


Leur fonction « User Defined Waveforms » permet à l’utilisateur de simuler les profils de courants et les formes d’onde souhaités en téléchargeant les données relatif aux formes d’onde capturées via l’interface logicielle. Chaque unité peut enregistrer jusqu’à 10 sets de formes d’onde constituées de jusqu’à 1,5 million de points. L’appareil effectue également des mesures de crête de tension, évitant ainsi le recours à un oscilloscope.

Les charges 63000 proposent les modes courant constant, tension constante, puissance constante et résistance constante, ainsi que le mode CZ pour la simulation de charge capacitive. Le mode CZ simule l’inductance, l’impédance et la capacité réelles pour la charge, rapprochant ainsi le courant de charge des conditions réelles.

Les paramètres de charge dynamique intégrés autorisent le test de la réponse transitoire d’une alimentation électrique. Ces charges offrent deux réglages de courant avec une vitesse de balayage (slew rate) et une durée de temporisation (dwell time) distinctes. La durée de temporisation peut s’ajuster de 50 microsecondes à 99,9 secondes, et les vitesses de balayage jusqu’à 3 ampères par microseconde avec un minimum de 20 microsecondes.

Les charges de la série 63000 disposent de trois gammes de courant et d’une précision de mesure appropriées aux tests de conformité EnergyStar.

Précision des mesures de tension, de courant et de puissance :

  • Précision de 0,02%+0,02%PE (Pleine Echelle) pour la tension.
    Précision de 0,05%+0,05%PE pour le courant.
    Précision de 0,1%+0,1%PE pour la puissance.


Ces charges sont dotées d’interfaces USB, Ethernet et GBIP, ainsi que d’un écran LCD. Elles proposent des touches de raccourci définies par l’utilisateur.

Cette gamme de charges DC est composé de deux modèles : 63003-150-40 (150V/40A/250W) et 63004-150-60 (150V/60A/350W).
