- Emerson annonce de nouvelles capacités de test radiofréquence (RF) destinées à la caractérisation de dispositifs intégrant plusieurs voies RF et à l’automatisation des mesures.

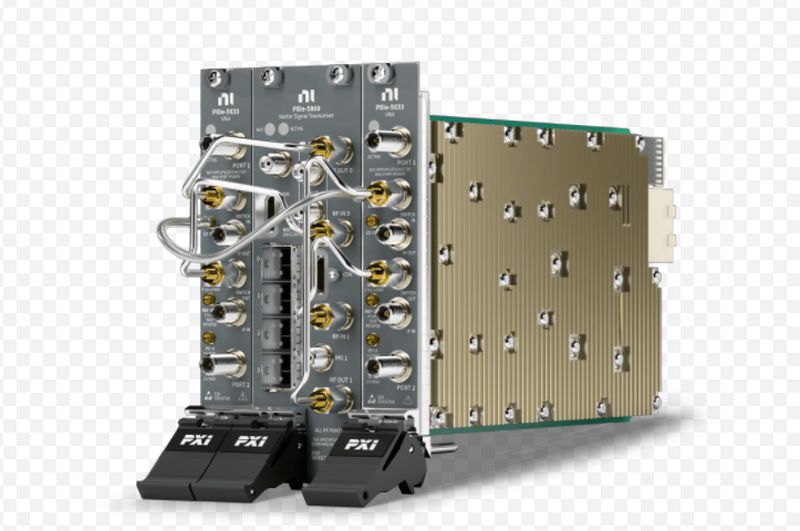

- L’offre repose notamment sur le nouvel analyseur de réseau vectoriel (VNA) quatre ports de la gamme NI PXIe-5633 et sur des évolutions logicielles du transcepteur vectoriel de signaux (VST) de la gamme NI PXIe-5860.
- Ces deux modules sont intégrés à la plateforme PXI de NI pour prendre en charge notamment des applications de mesure de paramètres S multiports et des configurations MIMO (Multiple Input Multiple Output).
Le module NI PXIe-5633 étend à quatre ports les capacités d’analyse de réseau vectoriel proposées par NI. Cette configuration permet de caractériser des dispositifs RF comportant plusieurs voies et de mesurer les interactions entre différents ports.
Les mesures de paramètres S peuvent ainsi être réalisées dans des architectures comportant plusieurs chemins RF. Cette approche répond notamment aux besoins liés aux systèmes sans fil utilisant plusieurs chaînes radio, des architectures distribuées ou des configurations faisant intervenir plusieurs antennes.
Emerson associe l’analyseur de réseau vectoriel à quatre ports aux évolutions logicielles du module NI PXIe-5860, qui portent notamment sur les fonctions de synchronisation. Le transcepteur vectoriel de signaux (VST) peut ainsi être utilisé dans des flux de mesure MIMO et multivoies nécessitant une synchronisation temporelle entre les différents signaux.
Mesures combinées dans une architecture PXI
Une autre évolution concerne la possibilité de réaliser les mesures de paramètres S parallèlement à des mesures RF modulées à partir d’une même connexion RF. Les deux catégories de mesures peuvent ainsi être regroupées dans une architecture PXI pilotée par logiciel.
Cette intégration vise à limiter le recours à des configurations de test distinctes pour l’analyse de réseau et les mesures RF modulées. Elle permet également de regrouper les différentes étapes dans un même environnement d’automatisation, depuis la validation d’un dispositif jusqu’aux essais en production.
L’approche est notamment adaptée aux systèmes RF dans lesquels plusieurs voies doivent être caractérisées conjointement. Elle permet de faire évoluer la configuration de test en fonction du nombre de voies et des besoins de mesure, tout en conservant une architecture commune.
Une démonstration MIMO 4×4 à European Microwave Week
Emerson présente ces nouvelles capacités à l’occasion d’European Microwave Week, avec une démonstration reposant sur une configuration MIMO 4×4 associant le module NI PXIe-5860 et l’analyseur de réseau vectoriel à quatre ports.
Les applications visées couvrent notamment la validation de semi-conducteurs, la recherche dans les communications sans fil ainsi que les systèmes aérospatiaux et de défense. Elles concernent plus largement les équipements RF reposant sur des architectures multivoies, à antennes multiples ou définies par logiciel.
