- Anritsu a développé une solution de test, basée sur l’OTDR multicanal de la série MT9100A, permettant d’évaluer la qualité de transmission des fibres multicœurs mises en œuvre dans les réseaux de communication optique de haute capacité.
- Cette solution de test mesure à la fois les pertes de transmission et de retour dans les fibres multicœurs, ainsi que la distribution de l’interférence des signaux entre les cœurs le long de la fibre.
OTDR : Optical Time Domain Reflectometer, pour réflectomètre optique dans le domaine temporel
Le développement des services d’IA et de cloud entraîne une augmentation continue de la capacité de transmission pour les communications optiques reliant les câbles sous-marins et les centres de données. Cependant, la capacité de transmission des fibres optiques conventionnelles atteint ses limites. En réponse, les « fibres multicœurs », qui intègrent plusieurs cœurs (voies de transmission optique) dans une seule fibre, gagnent en attention.
Anritsu a collaboré avec l’Université japonaise de Tohoku pour développer des méthodes de mesure utilisant la méthode OTDR multicanal. Pour le déploiement des fibres optiques multicœurs, une évaluation de la qualité incluant l’interférence entre les cœurs et une technologie pour l’inspection haute vitesse sont requises. Pour répondre à ces exigences, Anritsu propose un instrument de mesure OTDR multicanal capable d’évaluer les fibres optiques multicœurs.
Princicipales caractéristiques du testeur MT9100A

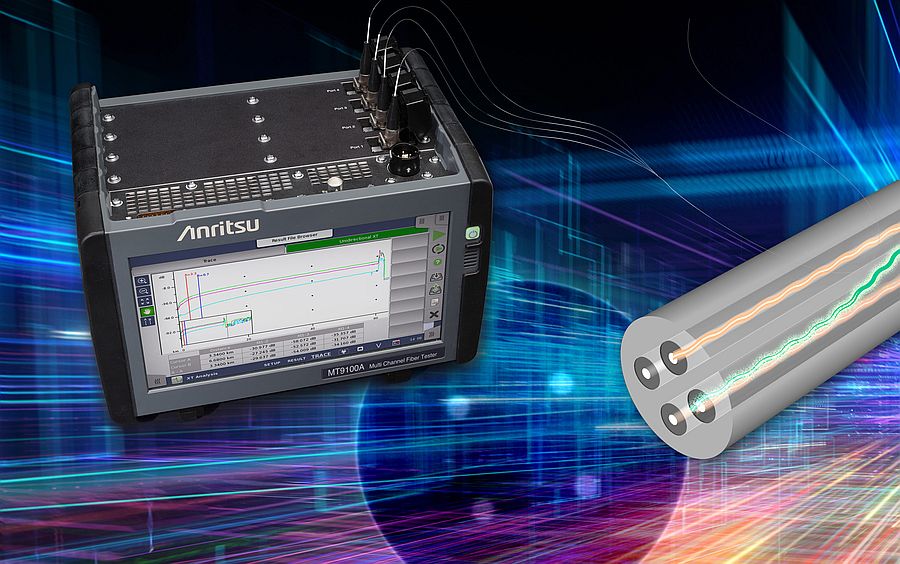

Le testeur de fibres optiques de la série MT9100A présente un mécanisme qui synchronise le fonctionnement de quatre canaux OTDR. Principalement conçu pour les applications de R&D et de fabrication de fibres optiques multicœurs, il permet selon son fabricant japonais :
- La mesure de la distribution de l’interférence entre les cœurs : Le testeur MT9100A peut mesurer et afficher l’interférence entre les cœurs comme une distribution spatiale le long de la fibre optique. En visualisant les zones où l’interférence augmente localement et la quantité d’interférence dans une section donnée, il contribue à optimiser les conditions d’installation des fibres.
- L’amélioration de la maniabilité avec la mesure à une extrémité : le testeur permet la mesure à une extrémité de la fibre multicœur. Cela élimine la nécessité de positionner des opérateurs aux deux extrémités lors des tests sur le terrain où les extrémités des fibres sont éloignées, réduisant ainsi le temps et la main-d’œuvre requise pendant les phases d’’installation et d’exploitation.
- Des gains de productivité : Le testeur MT9100A permet la mesure simultanée de la perte de transmission, de la perte de retour et de l’interférence entre les cœurs – des paramètres essentiels pour l’évaluation de la qualité des fibres multicœurs – sur jusqu’à quatre cœurs sans reconnexion. Cela permet une inspection plus rapide que la méthode d’évaluation de l’interférence conventionnelle.
