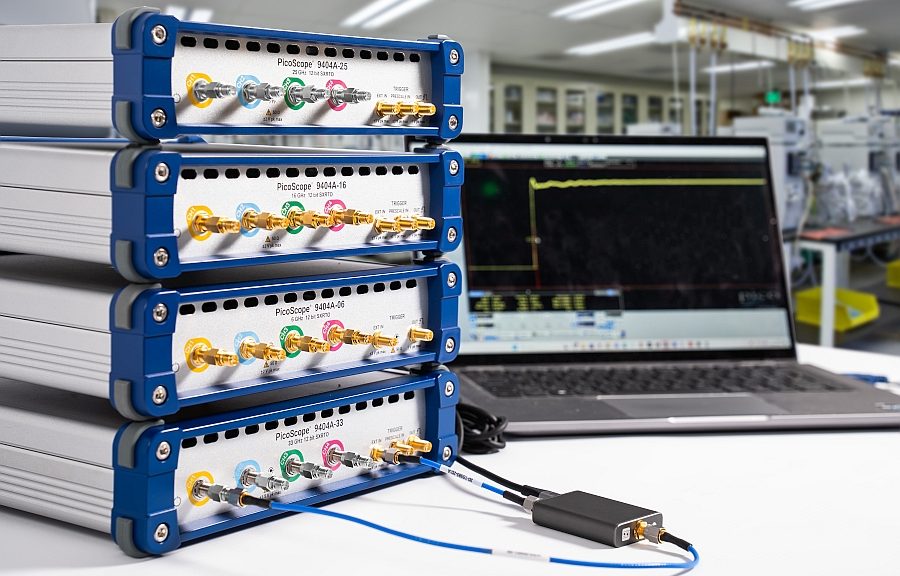

- Pico Technology enrichit sa gamme d’oscilloscopes à échantillonnage PicoScope 9400A qui compte désormais quatre modèles couvrant des bandes passantes de 6 GHz, 16 GHz, 25 GHz et 33 GHz.
- Ces oscilloscopes numériques modulaires, intégrés dans un boîtier compact, se pilotent depuis un PC via une liaison USB.
Le modèle 33 GHz se distingue par la prise en charge de temps de montée et de descente inférieurs à 12 picosecondes afin de permettre l’analyse de signaux ultra-rapides avec la précision requise.
Tous les modèles de la gamme sont dotés de quatre canaux. Ils numérisent les signaux avec une résolution de 12 bits à une cadence d’échantillonnage pouvant atteindre 5 Téch./s et présentent une gigue inférieure à 1,5 picoseconde RMS.
Une fonction de récupération d’horloge est disponible en option sur toute la gamme de ces oscilloscopes modulaires pour générer un déclenchement à partir d’un signal de données reçu lorsqu’un signal de déclenchement distinct n’est pas facilement disponible.
Ces oscilloscopes modulaires reposent sur une architecture que leur constructeur britannique a baptisé SXRTO (Sampler-Extended Real-Time Oscilloscopes). Celle-ci permet de construire une image complète du signal en superposant des captures successives, à la manière d’un oscilloscope à échantillonnage séquentiel. Cependant, l’échantillonnage du SXRTO n’est pas synchronisé avec le signal d’entrée, de sorte que les captures sont positionnées de manière aléatoire dans le temps. Grâce à un convertisseur analogique/numérique autonome et à un déclencheur avec une gigue inférieure à 1,5 ps (bien plus précis que le déclencheur numérique d’un RTO classique précise Pico Technology), le SXRTO peut atteindre des bandes passantes comparables à celles d’un oscilloscope à échantillonnage traditionnel, tout en permettant de stocker les données avant et immédiatement après le point de déclenchement.
Ces oscilloscopes modulaires sont fournis avec le logiciel PicoSample 4 pour Windows, qui propose des outils de visualisation des signaux, ainsi que des fonctions de mesure et d’analyse des formes d’onde, notamment des mesures d’impulsions d’horloge et de données, et des diagrammes de l’œil des données codées RZ, NRZ et PAM4.
Selon Pico Technology, ces nouveaux oscilloscopes sont particulièrement adaptés aux secteurs de la recherche sur les semi-conducteurs et les matériaux, des communications haut débit et de la physique des hautes énergies, où la capture précise des formes d’onde et l’analyse de l’intégrité du signal (SI) sont essentielles. Leur conception compacte et leur pilotage via un PC facilitent également leur intégration dans des systèmes de test automatisés ou des environnements de laboratoire partagés.
