Sondes oscilloscopes Tektronix P7700

Les sondes très hautes fréquences P7700 de Tektronix visent les conceptions les plus denses

Tektronix lance la série P7700 de sondes tri-mode qui visent à réduire le temps de mise en place des connexions et à améliorer l’accès aux emplacements de test exigus. Cette gamme comprend trois modèles couvrant des bandes de fréquences de 8 à 20 GHz.


Tektronix présente la série P7700 de sondes TriMode MC™ destinées à être utilisées avec les oscilloscopes hautes performances du constructeur. Offrant une bande passante de 8, 13, 16 et 20 GHz, ces sondes diminuent selon le constructeur les difficultés auxquelles sont confrontés les concepteurs lors du débogage des circuits rencontrés sur les cartes électroniques de dernière génération.

Elles visent les applications de tests et du débogage de dispositif répondant par exemple aux standards LPDDR4 jusqu’à MIPI D-PHY en passant par la norme C-PHY, qui réclament des sondes qui minimisent la perte de signal et capable de prendre en charge de faibles puissances.

Contrairement aux modèles de sondes qui sont constitués de longs câbles à embout reliés à un amplificateur distant, les sondes de la série P7700 de Tektronix sont dotées d’un l’amplificateur d’entrée situé à moins de 4mm du point de connexion, ce qui minimise la perte du signal, la capacité de l’embout de sonde et le bruit.

La miniaturisation des circuits électroniques nécessitent souvent que les ingénieurs fixent les embouts des sondes en les soudant à un petit composant ou à une petite garniture située sur une carte de circuit imprimé. La taille de ces garnitures ayant tendance à se miniaturiser, elles deviennent de plus en plus fragiles et un embout de sonde peut ajouter une contrainte supplémentaire sur le composant ou sur la carte de circuit imprimé.

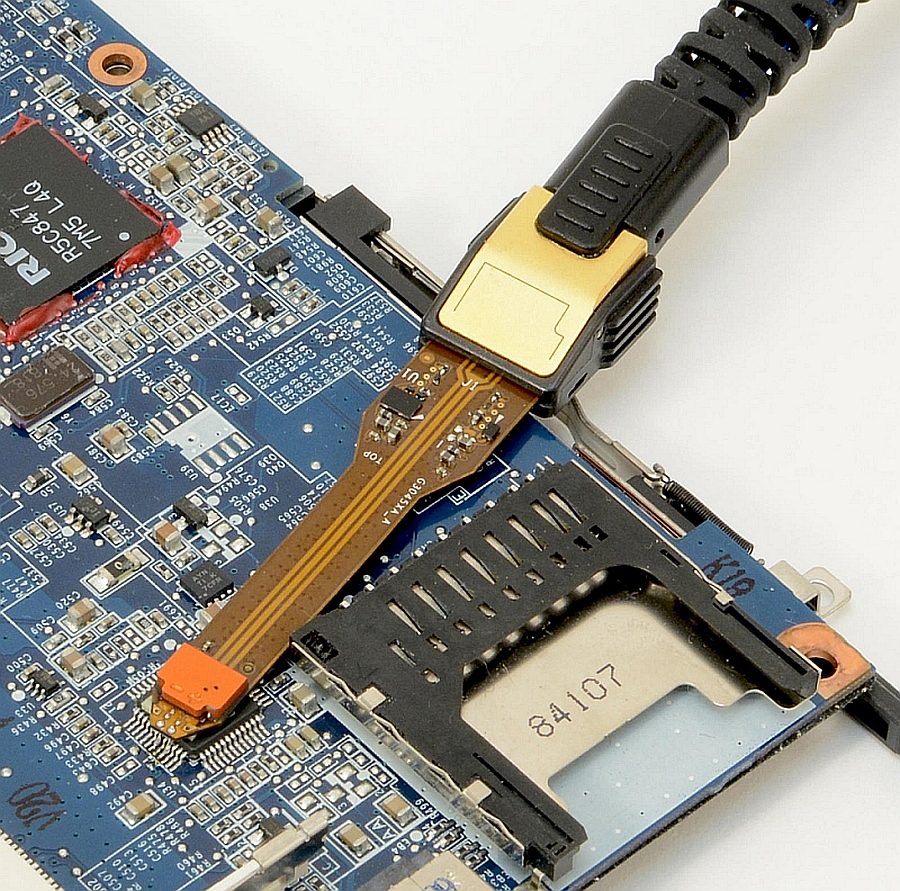

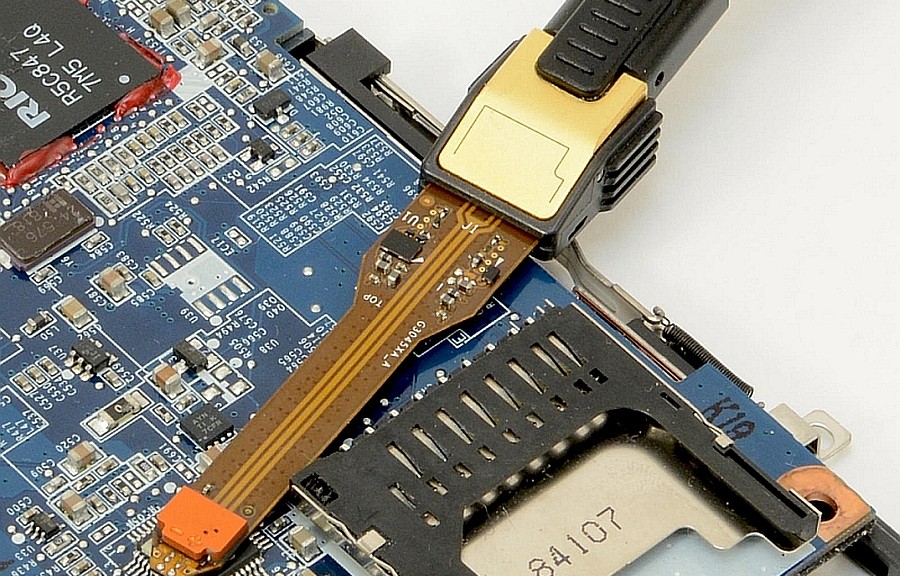

En outre, de multiples connexions de sonde sont souvent nécessaires pour capter les signaux sur plusieurs voies d’un bus MIPI ou pour la mémoire LPDDR ou les signaux d’horloge. Les sondes de la série P7700 utilisent des pannes à souder compactes qui logent dans les endroits exigus pour minimiser l’impact sur les composants de petite taille de la carte.

Les sondes de la série P7700 utilisent le nouveau connecteur TekFlex™ compatible avec une large gamme d’accessoires. Le connecteur et les accessoires TekFlex sont conçus pour être faciles à installer et en même temps fournir à l’utilisateur une connexion fiable et sécurisée, y compris une petite LED qui s’allume pour confirmer la connectivité depuis l’oscilloscope jusqu’à l’embout de l’accessoire.

Les sondes TriMode de la série P7700 sont commercialisées par Tektronix à partir de 8240€ (8 GHz) jusqu’à 19900€ (20 GHz). Le jeu de 5 pannes de soudure TekFlex est proposé pour €242.
