Analyseur multi protocole LE-3500R de Lineeye

Les analyseurs de liaison série de Lineeye couvrent aussi les niveaux TTL

  • Le japonais Lineeye, représenté notamment en France par Neomore, propose les analyseurs multi protocole LE-3500R et LE-2500R.
  • Ces instruments portables permettent la surveillance et le test de ports de communication RS-232C, RS-422/485, ainsi que les interfaces exploitant des signaux TTL (niveaux de 1.8V à 5V).


« Les liaisons RS-232C et RS-422/485 sont toujours employées dans les applications d’automatisme, les bus de terrain et les communications entre machines industrielles. Dans le cadre d’applications IoT, les objets connectés embarquent des modules Ethernet ou des modules radio qui sont connectés directement au processeur de la carte par des liaisons en niveaux TTL. De ce fait, un analyseur portable sur batterie qui supporte le monitoring et le test des UART et liaisons I²C en niveaux TTL est plus approprié qu’un instrument supportant simplement les liaisons RS-232C et RS-422/485 », explique Nicolas Stenko, spécialiste Cartes/Analyseurs chez NeoMore.

Lineeye commercialise les nouveaux analyseurs multi protocole LE-3500R et LE-2500R supportant en standard, les liaisons RS-232C, RS-422/RS485 et TTL. Les modèles précédents LE-3500 et LE-2500 nécessitaient une carte d’extension additionnelle pour le traitement des communications des bus SPI, I²C et UART.Désormais, les analyseurs LE-3500R et LE-2500R supportent ces modes communications via un simple réglage de leur menu, sans nécessiter de changement de la carte d’interface.

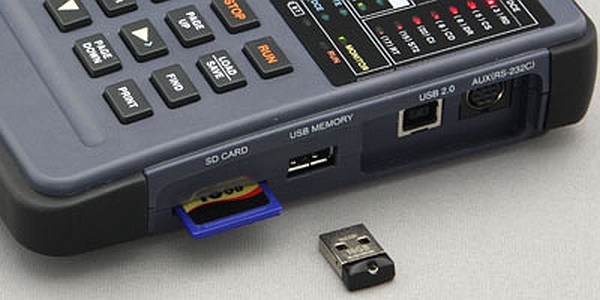

Ces analyseurs disposent des mêmes fonctions de monitoring, de simulation et de test BERT que les modèles LE-3500/LE-2500. Leur mémoire d’acquisition a été cependant augmentée pour répondre aux besoins des communications haute vitesse. Ils exploitent désormais des cartes flash SDHC et clés mémoire USB en remplacement des cartes CF pour stocker enregistrements, réglages et programmes.

Aperçu des caractéristiques :

  • Support des ports RS-232C, RS-422/RS485 et TTL en standard
    Support multi-protocole ASYNC(UART), HDLC, SDLC,BSC, I2C, et SPI, (et protocole Modbus pour LE-3500R)
  • Support des débits série jusqu’à 2048 Mbaud, modes asynchrones et synchrones
  • CAN, LIN, et communications X.20/21, RS-449, V.35 supportés en option
  • Fonctions monitoring, simulation (envoi de trames en manuel, en répétitif, en réponse automatique ou en mode Programme
  • Détection d’erreurs de parité, de trames
  • Datation des messages à la milliseconde
  • Mémoire de capture 64Mo pour des enregistrements de communications
  • Fonction Auto Save pour l’enregistrement continu automatique des communications sur carte SDHC ou clé USB
  • Fonction analyseur logique avec résolution de 50ns et monitoring des niveaux de tension des signaux RS-232 et TTL
  • Pilotage à distance par PC grâce à un logiciel additionnel et liaison USB ou RS232
