Type-C Tracker d'Ellisys pour analyse des protocoles USB Type-C

Le Tracker d’Ellisys analyse les protocoles USB Type-C dont DisplayPort et Thunderbolt

  • Le fabricant suisse Ellisys propose une solution d’analyse USB- Type-C, le Type-C Tracker.
  • Ce Tracker intégré dans un boîtier compact, alimenté par USB, et commercialisé notamment en France par Neomore, est conçu pour supporter la capture simultanée et synchronisée de divers protocoles et communications selon le standard USB Type-C.
  • Le Tracker vise les applications de développement de câbles, de composants et d’une grande diversités d’appareils, y compris les téléphones mobiles, les tablettes, les produits électroniques grand public, etc.


La spécification USB Type-C définit accessoirement le support de modes alternatifs outre les protocoles USB (Alt Modes). Ces Alt Modes de l‘USB Type-C sont définis par différents organismes de standardisation et des sociétés propriétaires, incluant Video Electronics Standards Association (VESA) et d’autres acteurs intervenant dans une large variété de marchés et d’applications. Le Tracker est accompagné par la suite logicielle Ellisys Software, destinée aux développeurs de produits USB et USB Type-C.

Le Tracker supporte USB Power Delivery 2.0 et 3.0, USB 2.0, DisplayPort Auxiliary (AUX), UART (incluant l’approche USB Type-C sideband utilisée par Thunderbolt 3), I2C (incluant des protocoles de fabricants et l’interface Contrôleur du port USB Type-C ), Serial Peripheral Interface (SPI), Serial Wire Debug (SWD), et de nombreux protocoles Alt Mode prenant place sur USB Type-C et USB Power Delivery, incluant DisplayPort, Thunderbolt, et HDMI.

Principales fonctionnalités du Type-C Tracker d’Ellisys :

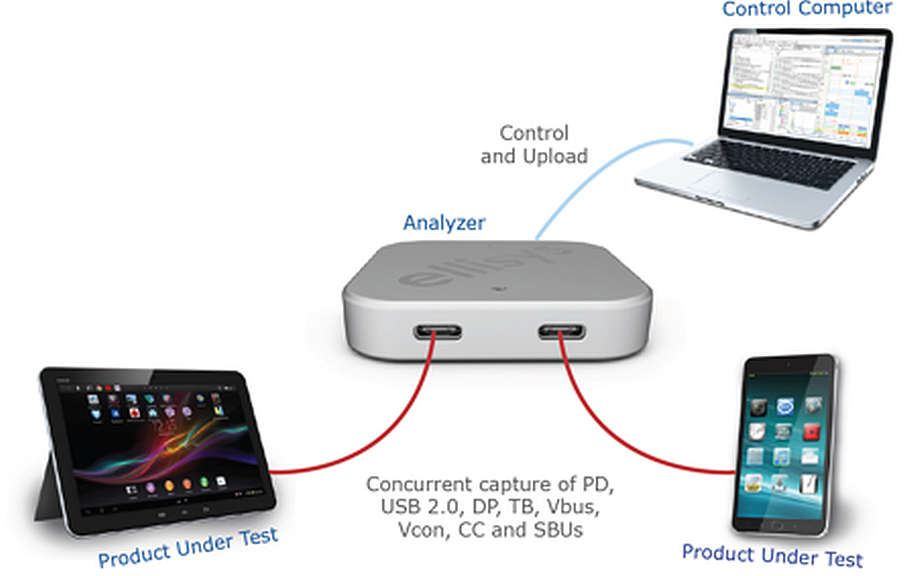

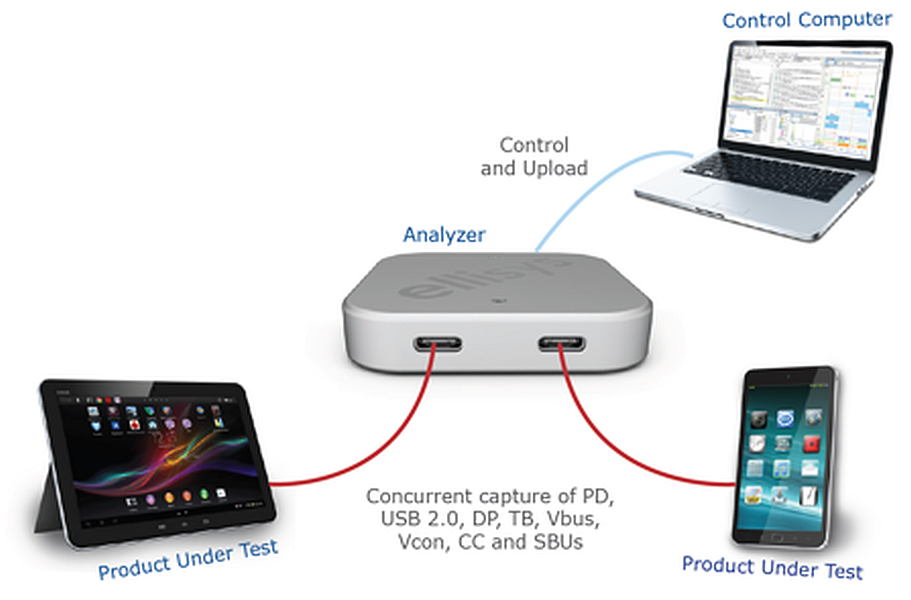

Le USB Type-C Tracker assure la capture simultanée et concurrente en un clic des protocoles et des paramètres électriques suivants :

  • USB Power Delivery 2.0 et 3.0
  • USB 2.0
  • DisplayPort Alternate Mode sur USB-C
  • DisplayPort Auxiliary (AUX) sur les lignes Side-Band Use lines (SBU) de l’USB Type-C
  • Contrôle Thunderbolt 3 sur les lignes Side-Band Use lines (SBU) de l’USB Type-C
  • USB Type-C Port Controller Interface (TCPCI) sur I2C
  • I2C
  • Serial Wire Debug (SWD)
  • Serial Peripheral Interface (SPI)
  • UART
  • HDMI Alternate Mode
  • Signaux Logiques / GPIO
  • Suivi des tensions des canaux de communication de l’ USB (CC et Vconn), à la fois les lignes SBU, et Vbus


La spécification USB Type-C :
La spécification du câble et du connecteur USB Type-C a été lancée par l’ USB Implementers Forum (USB-IF) en 2014 en tant que norme pérenne conçue pour fournir des cordons plus fins, une réversibilité conviviale pour les connecteurs et le sens de branchement et pour supporter une puissance évolutive et des performances accrues pour les technologies USB, ainsi que des modes alternatifs, comprenant DisplayPort, Thunderbolt 3, HDMI et autres. Cette spécification a été précédée de la publication de la spécification USB 3.1 en 2013 et de la spécification USB Power Delivery en 2012.
